| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
90881ГРПМШ1-45ГО2-В | Год: 09 |  | > 144 шт. | |||||
90882ГРПМШ1-45 ГО-В | Год: 1991г. |  | > 140 шт. | |||||
90883ГРПМ1-45ШУ2-В | Год: 2009 |  | > 98 шт. | |||||
90884ГРПМ1-45ГО2-В | Год: 2007 |  | > 80 шт. | |||||
90885ГРПМ1-31ГО2-В синие | Год: с/г |  | > 62 шт. | |||||
90886ГРПМ2-30ШПл2-В | Год: 91 |  | > 58 шт. | |||||
90887ГРПМШ1-61ГО2-В | Год: c/г |  | > 43 шт. | |||||
90888ГРПМ2-46ГПл2-В | Год: 2009 |  | > 37 шт. | |||||
90889ГРПМ2-46ШО2-В | Год: 88 |  | > 36 шт. | |||||
90890ГРПМ2-46ШПл2-В | Год: 2009 |  | > 33 шт. | |||||
90891ГРПМ2-30ШПл2-В | Год: 2010 |  | > 30 шт. | |||||
90892ГРПМ2-30ШПл2-В ОТК | Год: 91 |  | > 24 шт. | |||||
90893ГРПМ1У-31ШУ2-В | Год: 06 |  | > 22 шт. | |||||
90894ГРПМ1-31ШУ2-В карболит | Год: 1988 |  | > 21 шт. | |||||
90895ГРПМ2-30ГПл2-В | Год: 89 |  | > 20 шт. | |||||

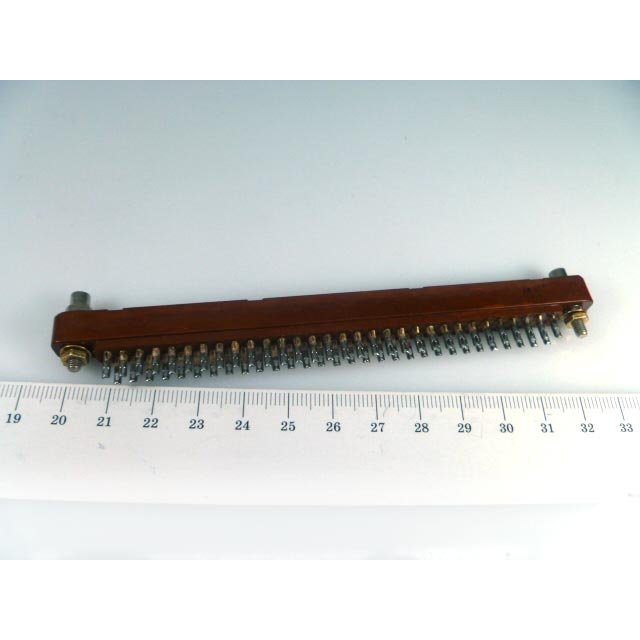

90896ГРПМШ1-61ГО2-В | Год: 2004 |  | > 20 шт. | |||||
90897ГРПП3-36ГП-В | Год: 90 |  | > 20 шт. | |||||
90898ГРПМ1-45ШУ2-В | Год: 2002 |  | > 18 шт. | |||||
90899ГРПМ3-61Ш1 | Год: 1976 |  | > 14 шт. | |||||
90900ГРППМ5-35ГО2-В | Год: 89,91 |  | > 14 шт. | |||||
90901ГРПМ2-30ГО2-В | Год: 06 |  | > 10 шт. | |||||
90902ГРПМ3-61Г1 | Год: 1976 |  | > 10 шт. | |||||
90903ГРПМШ1-45ШУ2-В | Год: 2002 |  | > 10 шт. | |||||
90904ГРПМШ1-45ШУ2-В | Год: 07 |  | > 10 шт. | |||||
90905ГРПМ9-18ШУ2-В | Год: с/г |  | > 9 шт. |
Соединители ГРПМ — это электрические низкочастотные прямоугольные малогабаритные разёмы с гиперболоидными контактами, предназначенные для соединения печатных плат с объёмным монтажом во внутренней электронике.
Основные характеристики
| Параметр | Значение |
|---|---|
| Напряжение | До 250 В (амплитудное) |
| Рабочий ток | Не более 2 А (у некоторых модификаций до 3 А) |
| Частота переменного тока | До 3 МГц |
| Сопротивление контакта | Не более 5 мОм |
| Сопротивление изоляции | Не менее 5000 МОм |
| Электрическая прочность изоляции | 1200 В |
| Ёмкость между контактами | Не более 3 пФ |
| Число сочленений | 1000 циклов |
| Минимальная наработка | 7500 часов |
| Срок сохраняемости | Не менее 25 лет |
Расшифровка обозначения
ГРПМ — Г иперболоидный, Р ямоугольный, П обычный (малогабаритный), М алый
ГРПМ1 — для соединения печатных плат и плат с объёмными проводами
ГРПМ2 — соединители с гиперболоидными гнездами, взаимозаменяемы и взаимосочленяемы
Цифры после дефиса (30, 46, 62, 90, 122) — количество контактов
Особенности конструкции
Контакты покрыты серебром или золотом
Предназначены для внутреннего объёмного монтажа
Работают в цепях постоянного, переменного и импульсного токов
Усилия расчленения: от 50 Н до 200 Н (5–20 кгс)
Семейство ГРПМ включает также модификации ГРПМ3, ГРПМ9, ГРПМШ1, ГРПМШ2 — все это коннекторы ручного соединения для внутреннего монтажа.
