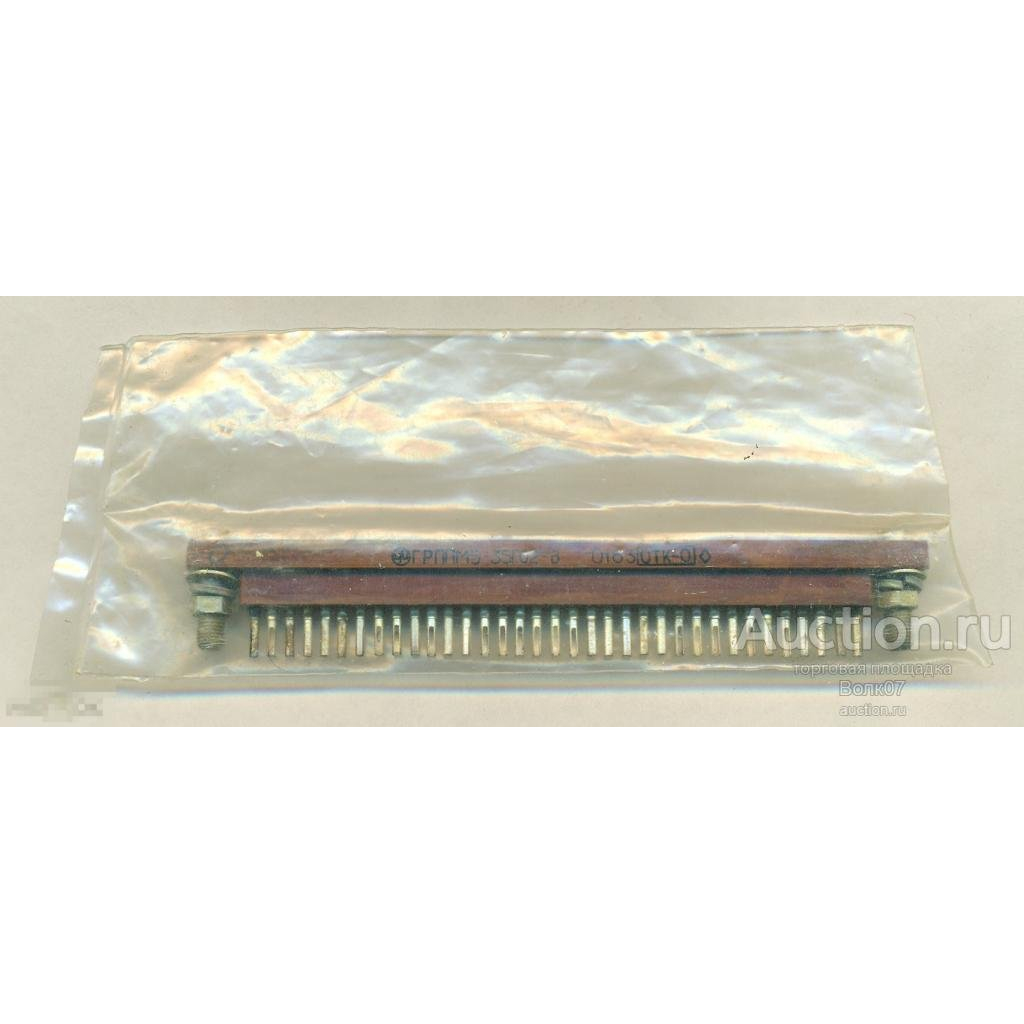

ГРППМ5-35ГО2-В 89,91г
Технические характеристики
ГРППМ5-35ГО2-В
ГРППМ5-35ГО2-В — это прямоугольный малогабаритный электрический соединитель серии ГРППМ с 35 контактами и гнездовой частью; по назначению он используется в цепях постоянного, переменного и импульсного тока. По доступным данным, для этой серии характерны ток до 1 А на контакт, максимальное напряжение до 100 В и рабочий диапазон температур примерно от -60 до +70 °C.
Что означает обозначение
ГРППМ — прямоугольный малогабаритный соединитель с гиперболоидными контактами.
5 — вариант исполнения серии.
35 — количество контактов.
ГО2 — конструктивное исполнение гнездовой части.
В — климатическое исполнение по соответствующему ГОСТ.
Основные параметры
Номинальный ток на контакт: до 1,0 А .
Максимальное напряжение: до 100 В .
Испытательное напряжение: до 500 В .
Сопротивление контакта: около 0,01 Ом .
Сопротивление изоляции: не менее 1000 МОм .
Рабочая температура: от -60 до +70 °C .
Ресурс соединений: 250 циклов.
Минимальная наработка: 10000 часов .
Где применяют
Такие разъёмы ставят там, где нужен компактный и достаточно надёжный многоконтактный соединитель для аппаратуры, приборов и блоков с умеренными токами. Для этой серии также указывают работу в цепях с частотой до 3 МГц .
Кратко по сути
Если говорить совсем просто, ГРППМ5-35ГО2-В — это 35-контактная гнездовая часть компактного промышленного разъёма для низкочастотных электрических цепей, рассчитанная на небольшой ток и достаточно жёсткие условия эксплуатации.
Описание
ГРППМ5-35ГО2-В
ГРППМ5-35ГО2-В: малогабаритный прямоугольный разъём для ответственных электрических соединений
ГРППМ5-35ГО2-В — электрический низкочастотный прямоугольный соединитель в исполнении «розетка», рассчитанный на создание устойчивых многоконтактных соединений в аппаратуре различного назначения. Изделие относится к серии ГРППМ5 и применяется в цепях постоянного, переменного и импульсного тока.
Назначение ГРППМ5-35ГО2-В
Разъём используется там, где необходимо компактно и надёжно соединить несколько электрических цепей в составе приборов, измерительной техники, систем автоматики, промышленного оборудования и другой электронной аппаратуры.
Маркировка отражает основные особенности изделия:
ГРППМ — серия низкочастотных прямоугольных малогабаритных соединителей
5 — обозначение серии и конструктивного исполнения
35 — количество контактов
Г — розетка
О2 — исполнение с серебряным покрытием контактов
В — всеклиматическое исполнение
Всеклиматическое исполнение предназначено для применения в условиях, где оборудование может подвергаться изменению температуры и влажности в пределах, предусмотренных нормативами для данной модификации.
Ключевые характеристики
Для соединителей серии ГРППМ5 указываются следующие типовые электрические и эксплуатационные параметры:
| Параметр | Значение |
|---|---|
| Количество контактов | 35 |
| Номинальный ток на контакт | До 1 А |
| Рабочее напряжение | До 100 В |
| Испытательное напряжение | 500 В |
| Сопротивление контакта | Не более 0,01 Ом |
| Сопротивление изоляции | Не менее 1000 МОм |
| Ресурс сочленений и расчленений | До 250 циклов |
| Минимальная наработка | 10 000 часов |
| Минимальный срок сохраняемости | 12 лет |
Такие параметры делают ГРППМ5-35ГО2-В подходящим для передачи управляющих, сигнальных и низкотоковых цепей.
Особенности конструкции
Главная особенность модели — 35-контактная компоновка в малогабаритном прямоугольном корпусе. Это позволяет разместить значительное число цепей в ограниченном пространстве электронного блока.
Обозначение «ГО» указывает на вариант розетки, а индекс «2» связывают с серебряным покрытием контактной группы. Покрытие способствует сохранению стабильного электрического контакта и снижению переходного сопротивления при корректном монтаже и эксплуатации.
Пример применения: в составе контрольно-измерительного устройства разъём ГРППМ5-35ГО2-В может объединять линии питания малой мощности, управляющие сигналы, дискретные входы и выходы, а также цепи передачи данных внутри одного приборного шкафа.
Где применяется разъём
ГРППМ5-35ГО2-В востребован в системах, где важны компактность, фиксированное число контактов и повторяемость электрических соединений:
В приборостроении и измерительной технике
В промышленной автоматике
В телеметрических и контрольных системах
В электронных блоках управления
В испытательном оборудовании
В аппаратуре связи и специализированных технических комплексах
В устройствах, рассчитанных на эксплуатацию в различных климатических условиях
Что учитывать при монтаже
При установке разъёма важно сверить его с ответной частью по серии, количеству контактов, типу корпуса и расположению контактных групп. Для надёжной работы следует исключить перекос при сочленении, не допускать повреждения контактов и соблюдать требования документации к способу монтажа, сечению проводников и условиям эксплуатации.
ГРППМ5-35ГО2-В — функциональное решение для формирования многоконтактного электрического интерфейса в аппаратуре, где требуется стабильное соединение низкочастотных цепей и устойчивость к условиям эксплуатации.
