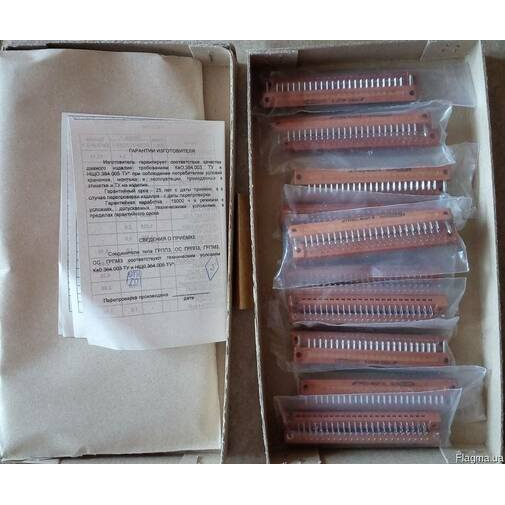

ГРПП3-36ГП-В

ГРПП3-36ГП-В — это прямоугольный электрический соединитель для печатного монтажа, а точнее гнездовая часть серии ГРПП3 с 36 контактами и ориентацией, предназначенная для работы в низкочастотных цепях постоянного, переменного и импульсного тока.

Что означает обозначение

• ГРПП3 — серия малогабаритных прямоугольных соединителей с гиперболоидными гнездами для печатного монтажа.

• 36 — число контактов.

• Г — гнездовая часть, то есть розетка.

• П — наличие ориентации.

• В — всеклиматическое исполнение по ГОСТ В 20.39.404-81.

Назначение

Этот разъём используют для внутреннего монтажа и соединения печатных плат с печатным монтажом. Серия рассчитана на низкочастотные электрические цепи, поэтому её обычно выбирают для аппаратуры, где важны компактность, надёжность контакта и устойчивость к внешним воздействиям.

Основные характеристики

• Рабочий ток на контакт — до 0,5 А.

• Максимальное напряжение — до 100 В.

• Сопротивление изоляции — не менее 20 000 МОм.

• Электрическая прочность изоляции — 500 В.

• Число циклов сочленения-расчленения — 1000.

Условия эксплуатации

Соединитель рассчитан на довольно жёсткие условия: широкий температурный диапазон, вибрацию, ударные нагрузки, повышенную влажность, а также воздействие инея, росы, соляного тумана и плесневых грибов. Это делает его подходящим для аппаратуры, где требуется повышенная стойкость к климатическим и механическим факторам.

Практически

Если говорить совсем просто, ГРПП3-36ГП-В — это 36-контактная розетка для печатного монтажа, рассчитанная на надёжное соединение плат в аппаратуре с повышенными требованиями к климатической стойкости и механической прочности. Для пары к ней обычно используют соответствующую вилку той же серии.
