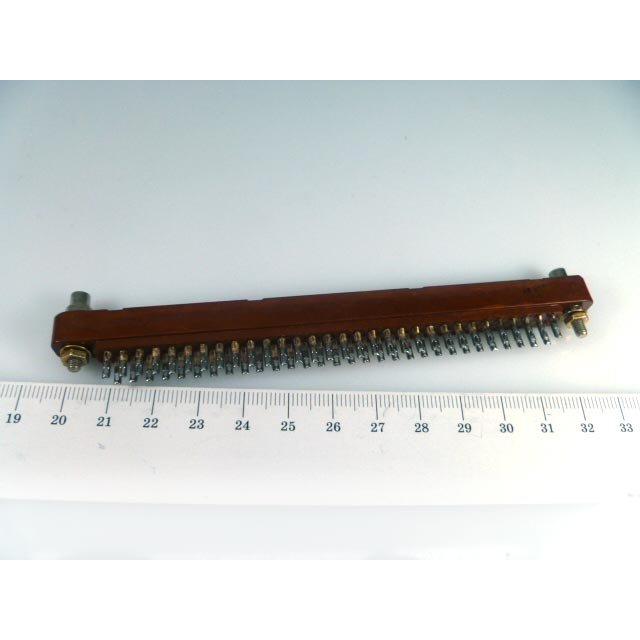

ГРПМШ1-61ГО2-В c/гг

Цена: ПОД ЗАКАЗ

В наличии: 43 шт.

Технические характеристики

ГРПМШ1-61ГО2-В

ГРПМШ1-61ГО2-В — это советская/российская низкочастотная прямоугольная розетка для электрических цепей постоянного, переменного и импульсного тока. Она рассчитана на 61 контакт, имеет карболитовый корпус, серебряное покрытие контактов и всеклиматическое исполнение.

Основные характеристики

Тип: розетка, соединитель серии ГРПМШ1.
Контактов: 61.
Номинальные параметры: до 250 В и до 1,48 А на контакт.
Сопротивление контактов: не более 8 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Электрическая прочность изоляции: 1200 В.

Конструкция

Соединитель выполнен с карболитовым изолятором и штампованными контактами, предназначен для объемного монтажа проводом.
У него два ряда контактов, есть ловители для облегчения сочленения, а фиксация отдельным замком не предусмотрена.
Шаг между рядами контактов — 3 мм, шаг контактов в ряду — 3,5 мм.

Условия работы

Разъем применяется в цепях постоянного, переменного и импульсного тока, обычно в радиоэлектронной и электротехнической аппаратуре.
Рабочий диапазон температур — от -60 до +85 °C, климатическое исполнение — В, то есть всеклиматическое.
Также указывается ресурс до 1000 сочленений-расчленений и гарантийная наработка 5000 часов.

Что важно знать

Это не силовой разъем, а именно низкочастотный соединитель для аппаратуры, где важны надежность контакта и стабильность параметров.
Если нужно, могу отдельно разобрать маркировку ГРПМШ1-61ГО2-В по буквам и цифрам и объяснить, что означает каждый индекс.

Описание

ГРПМШ1-61ГО2-В

ГРПМШ1-61ГО2-В: надёжное соединение для радиоэлектронной аппаратуры

ГРПМШ1-61ГО2-В — прямоугольный низкочастотный электрический соединитель с 61 контактом, предназначенный для построения разъёмных соединений в радиоэлектронной аппаратуре специального и общепромышленного назначения. Конструкция разъёма ориентирована на стабильную передачу электрических сигналов и работу в цепях постоянного, переменного и импульсного тока.

Назначение разъёма

Разъём ГРПМШ1-61ГО2-В применяется там, где необходимо компактно, технологично и многократно соединять электрические цепи. Он подходит для монтажа в составе приборов, блоков управления, измерительной техники, систем автоматики, телекоммуникационного и промышленного оборудования.

Серия ГРПМШ-1 относится к малогабаритным прямоугольным соединителям со штампованными контактами. В данном исполнении предусмотрена розетка с гнездовыми контактами; конструкция рассчитана на врубное сочленение с ответной частью.

Основные характеристики

Параметр	Значение
Тип изделия	Прямоугольный низкочастотный соединитель
Число контактов	61
Вид контактов	Гнездовые, круглые
Рабочее напряжение	До 250 В
Рабочий ток	До 1,48 А на контакт при равномерной нагрузке
Частота переменного тока	До 3 МГц
Сопротивление контактов	Не более 8 мОм
Сопротивление изоляции	Не менее 5000 МОм
Электрическая прочность изоляции	1200 В
Рабочие температуры	От −60 до +85 °C
Ресурс сочленений	До 1000 циклов

Указанные параметры позволяют использовать ГРПМШ1-61ГО2-В в цепях управления, сигнализации, питания маломощных узлов и межблочных соединениях, где важны устойчивость контакта и сохранение электрических характеристик при длительной эксплуатации.

Конструктивные особенности

Соединитель выполнен в карболитовом изолирующем корпусе. Контакты изготовлены из латуни и имеют серебряное покрытие, которое способствует снижению переходного сопротивления и повышению стабильности электрического соединения. В конструкции предусмотрены направляющие элементы, упрощающие правильное сочленение вилки и розетки.

Для ГРПМШ1-61ГО2-В характерна двухрядная компоновка контактной группы. Шаг контактов в ряду составляет 3,5 мм, а расстояние между рядами — 3 мм. Такая схема помогает разместить 61 контакт в относительно компактном корпусе и удобна при проектировании многоканальных электрических соединений.

Условия эксплуатации

Разъём рассчитан на эксплуатацию в сложных климатических и механических условиях. Исполнение «В» соответствует всеклиматическому варианту: изделие способно работать при температурах от −60 до +85 °C и относительной влажности до 98% при +35 °C.

Также соединители серии ГРПМШ-1 обладают стойкостью к вибрациям в диапазоне частот от 1 до 4000 Гц с ускорением до 30 g. Минимальная наработка до отказа составляет 5000 часов, а срок сохраняемости — до 15 лет при соблюдении требований к хранению и эксплуатации.

Где используется ГРПМШ1-61ГО2-В

Разъём ГРПМШ1-61ГО2-В актуален для оборудования, в котором требуется большое количество электрических соединений при ограниченном монтажном пространстве:

радиоэлектронные блоки и стойки;
контрольно-измерительные приборы;
системы промышленной автоматизации;
аппаратура связи и передачи сигналов;
лабораторное и испытательное оборудование;
специализированные электронные комплексы;
межплатные и межблочные соединения.

Благодаря 61-контактной конфигурации, компактной прямоугольной форме, серебрённым контактам и широкому диапазону допустимых условий эксплуатации ГРПМШ1-61ГО2-В остаётся востребованным решением для надёжной коммутации электрических цепей в технически ответственной аппаратуре.
