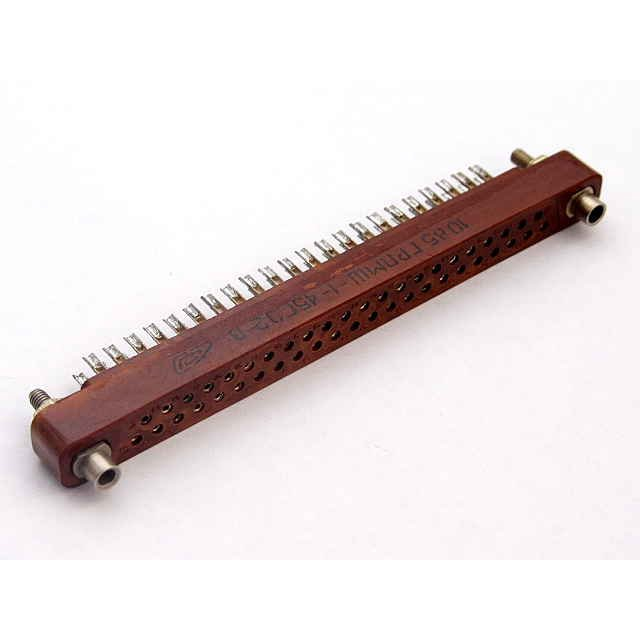

ГРПМШ1-45ГО2-В

Коротко: ГРПМШ1-45ГО2-В — прямоугольный низкочастотный врубной соединитель (розетка) на 45 контактов с карболитовым изолятором, предназначенный для проводного (объёмного) монтажа в широком диапазоне климатических условий.

Основные конструктивные и электрические параметры

• Тип и назначение: розетка прямоугольного низкочастотного разъёма, врубного сочленения, для проводного (объёмного) монтажа.

• Контакты: 45 контактов (гнёзда), круглые, диаметр контактов ≈ 1,0 мм, материал — латунь с серебряным покрытием.

• Шагы и ряды: шаг контактов в ряду 3,5 мм, шаг между рядами 3,0 мм, количество рядов — 2.

• Электрические параметры: рабочее напряжение до 250 V, рабочий ток на контакт порядка 1,48 A (указано как max), сопротивление контактов не более 8 mΩ, сопротивление изоляции порядка 5000 MΩ.

• Частотный диапазон и прочие: диапазон частот применения от ~1 до 4000 Hz (в ряде описаний — до 3–4 МГц для импульсных/ВЧ-цепей), электрическая прочность изоляции около 1200 V.

Материалы, размеры и механика

• Изолятор: карболит (коричневый), конструктивно типоразмер 1.

• Корпус/исполнение: всеклиматическое исполнение (маркировка «В»), допускается высокая относительная влажность (до 98% при +35°C).

• Габариты: примерные габариты изолятора/корпуса ~102 × 9 × ~19,5 мм; расстояние между монтажными отверстиями ~92 мм, диаметр отверстий ~2,8 мм.

• Монтаж: врубной тип сочленения, прямой хвостовик (П), монтаж проводами (объёмный монтаж). Наличие ловителей для ориентирования, замка фиксации обычно нет.

Надёжность и эксплуатация

• Климат/температуры: рабочий диапазон примерно от −60 °C до +85 °C.

• Механический ресурс: ресурс сочленений порядка 1000 операций «сочленение/расчленение», минимальная наработка на отказ — около 5000 ч (в ряде описаний).

• Вибрация/удар: допускаемая амплитуда ускорения до ~30 g (указано в паспорте).

Дополнительные сведения

• Серийное и историческое: разъёмы этой серии выпускались в СССР/России (например — Карачевский завод «Электродеталь»), встречаются как новые со складов и как детали снятые с хранения; имеют нормативы ТУ, принятые для этой серии.

• Содержание драгоценных металлов: есть данные о содержании серебра (порядка 0,4885 г на изделие), золота/платины — отсутствуют.
