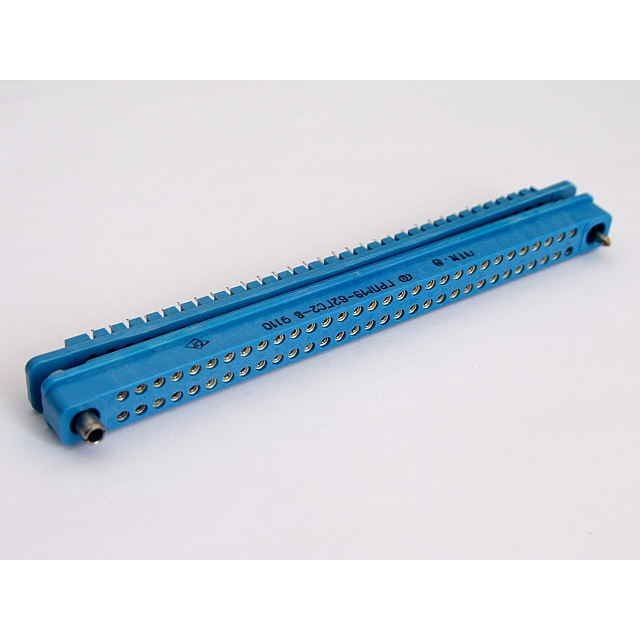

ГРПМ9-62ШУ2-В с/гг

Цена: ПОД ЗАКАЗ

В наличии: 3 шт.

Технические характеристики

ГРПМ9-62ШУ2-В

ГРПМ9-62ШУ2-В — это прямоугольный малогабаритный электрический соединитель с гиперболоидными гнёздами, предназначенный для работы в цепях постоянного, переменного и импульсного тока. Для этой серии типичны 62 контакта, рабочий ток до 2 А и максимальное напряжение до 250 В.

Что означает обозначение

ГРПМ — соединитель прямоугольный малогабаритный с гиперболоидными гнёздами.
9 — порядковый номер разработки.
62 — количество контактов в данной версии.
Ш — штыревой контактный вариант.
У2 — исполнение по климатическому/конструктивному признаку в рамках серии; в каталогах этой группы также встречается обозначение с «В» для всеклиматического исполнения.
В — всеклиматическое исполнение по ГОСТ 15150-69 / ГОСТ В 20.39.404-81.

Основные характеристики

По доступным справочным данным для этой группы разъёмов указаны такие параметры: сопротивление контактов не более 0,008 Ом, рабочий ток 2 А и максимальное рабочее напряжение 250 В.
Серия ГРПМ применяется в низкочастотных соединениях и рассчитана на надёжную коммутацию в аппаратуре с объёмным монтажом.
Для семейства также указывают высокую электрическую прочность изоляции, малую паразитную ёмкость между контактами и большой ресурс сочленений.

Где применяется

Такие соединители используют в электронной и радиоаппаратуре, где нужен компактный многоконтактный разъём с надёжным контактом и устойчивостью к эксплуатации в разных климатических условиях.
Они подходят для соединения узлов, печатных плат и кабельных жгутов в промышленной и специальной аппаратуре.

Кратко

Если совсем коротко, ГРПМ9-62ШУ2-В — это 62-контактный промышленный соединитель серии ГРПМ, рассчитанный на ток до 2 А, напряжение до 250 В и всеклиматическое исполнение.

Описание

ГРПМ9-62ШУ2-В

ГРПМ9-62ШУ2-В: малогабаритный прямоугольный соединитель для ответственной аппаратуры

ГРПМ9-62ШУ2-В — электрический низкочастотный прямоугольный соединитель серии ГРПМ9, рассчитанный на надежную коммутацию цепей в радиоэлектронной и специальной аппаратуре. Исполнение ориентировано на внутренний печатный монтаж и работу в широком диапазоне внешних воздействий.

Назначение разъема

Соединитель применяется для многократного соединения и разъединения электрических цепей постоянного, переменного и импульсного тока. Для переменного тока заявлена работа на частотах до 3 МГц, поэтому ГРПМ9-62ШУ2-В подходит для узлов, где важны компактность, стабильность контакта и устойчивость электрических параметров.

Конструкция с гиперболоидными контактами помогает обеспечить надежное контактирование при соединении частей устройства. Такие разъемы используют в составе электро- и радиоаппаратуры, включая оборудование специального назначения.

Расшифровка маркировки

Маркировка ГРПМ9-62ШУ2-В отражает ключевые особенности изделия:

Обозначение	Значение
ГРПМ	Прямоугольный малогабаритный соединитель с гиперболоидными контактами
9	Номер разработки серии
62	Количество контактов
Ш	Штыревой тип контактов
У	Вилка с угловыми выводами для печатного монтажа
2	Серебряное покрытие контактов
В	Всклиматическое исполнение

Контактный шаг в соединителях серии ГРПМ9 составляет 3,75 мм.

Основные технические параметры

Для ГРПМ9-62ШУ2-В указываются следующие характеристики:

Количество контактов — 62.
Рабочий ток — до 2 А.
Максимальное рабочее напряжение — до 250 В.
Сопротивление контактов — не более 0,008 Ом.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Электрическая прочность изоляции — 1200 В.
Емкость между любыми контактами — не более 2,5 пФ.
Диапазон рабочей температуры — от −60 до +85 °C.
Температурное воздействие с учетом перегрева контактов — от −60 до +115 °C.
Допустимая относительная влажность при 35 °C — до 98%.
Число сочленений и расчленений — до 1000.

Особенности применения

Версия ШУ2 представляет собой штыревую вилку с угловыми выводами, предназначенными для установки на печатную плату. Такое решение удобно, когда требуется расположить разъем перпендикулярно плоскости платы и обеспечить компактную компоновку электронного узла.

Например, ГРПМ9-62ШУ2-В может использоваться в блоке аппаратуры, где одна печатная плата должна передавать питание и сигналы на сопрягаемый модуль через 62-контактный интерфейс. Угловое исполнение выводов позволяет разместить соединитель вдоль края платы, а многоконтактная конструкция сокращает количество отдельных межблочных соединений.

Надежность и эксплуатационные условия

Соединители этой серии выпускаются для внутреннего монтажа в климатическом исполнении «В». Для них заявлены длительный срок сохраняемости — 25 лет со дня изготовления — и гарантийная наработка до 5000 часов во всех режимах, допускаемых техническими условиями; в облегченном режиме указывается до 100 000 часов.

ГРПМ9-62ШУ2-В востребован там, где необходимы компактный многоконтактный интерфейс, устойчивость к сложным условиям эксплуатации и стабильные электрические параметры соединения.
