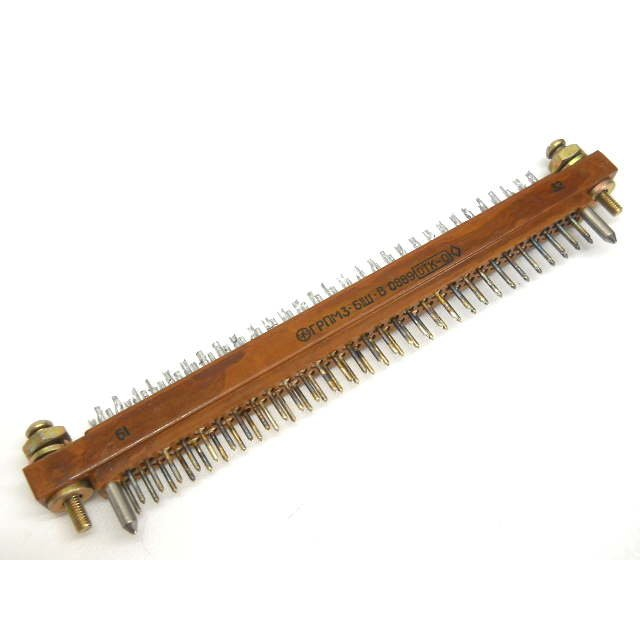

ГРПМ3-61Ш1 1976г

Цена: ПОД ЗАКАЗ

В наличии: 14 шт.

Технические характеристики

ГРПМ3-61Ш1

ГРПМ3-61Ш1 — это советский/российский прямоугольный низкочастотный врубной соединитель типа «вилка» с 61 контактом. Он предназначен для работы в цепях постоянного, переменного и импульсного тока, обычно при напряжении до 100 В и токе до 1 А.

Что это за разъём

Это блочный соединитель серии ГРПМ3, где контакты расположены в двух рядах. У версии ГРПМ3-61Ш1 используется карболитовый изолятор, а сами контакты — гиперболоидные, что обычно даёт надёжный контакт при многократных сочленениях.

Основные характеристики

Количество контактов: 61.
Номинальное рабочее напряжение: до 100 В.
Номинальный ток: до 1 А.
Сопротивление контактов: не более 5 мОм.
Сопротивление изоляции: 2000 МОм.
Электрическая прочность изоляции: 500 В.

Конструкция и монтаж

Разъём имеет 2 ряда контактов, шаг между рядами 3,0 мм, шаг в ряду 3,5 мм. Монтаж — объемный, электрическое соединение выполняется пайкой, а сочленение — врубное. Корпус и изолятор выполнены в карболитовом исполнении, что характерно для этой серии.

Условия работы

Судя по опубликованным данным, разъём рассчитан на широкий температурный диапазон — от -60 до +100 °C, а климатическое исполнение указано как всеклиматическое. Также для него приводятся вибро- и ударостойкие параметры, что делает его пригодным для аппаратуры, где важна механическая устойчивость.

Где применяется

Такие соединители обычно встречаются в промышленной и измерительной аппаратуре, старой советской электронике, блоках питания, приборах управления и другом оборудовании, где нужен плотный многоконтактный разъём с пайкой и высокой механической надёжностью.

Могу отдельно дать краткую распиновку, габариты или подсказать совместимые ответные части для ГРПМ3-61Ш1.

Описание

ГРПМ3-61Ш1

ГРПМ3-61Ш1: особенности и применение прямоугольного электрического разъёма

ГРПМ3-61Ш1 — прямоугольный электрический соединитель, предназначенный для надёжного разъёмного подключения цепей в аппаратуре различного назначения. Такие разъёмы применяются там, где важны компактность монтажа, устойчивость контакта и удобство обслуживания электронных и электротехнических устройств.

Что представляет собой ГРПМ3-61Ш1

Маркировка ГРПМ3-61Ш1 относится к разъёмам семейства ГРПМ, используемым для соединения многоконтактных электрических цепей. Исполнение с обозначением «Ш» обычно указывает на штыревую часть соединителя: контакты выполнены в виде штырей и предназначены для сопряжения с ответной гнездовой частью.

Число «61» в наименовании отражает количество контактных позиций. Это позволяет использовать разъём для подключения сложных электронных модулей, блоков управления, измерительного оборудования и многоканальных систем передачи сигналов.

Основные особенности разъёма

ГРПМ3-61Ш1 ценят за конструктивную надёжность и возможность организовать большое число электрических соединений в ограниченном пространстве. К ключевым характеристикам относят:

61 контактную позицию для многолинейных соединений;
штыревое исполнение контактной части;
прямоугольную форму корпуса;
возможность многократного соединения и разъединения;
удобство применения в блочном и модульном оборудовании;
упорядоченное подключение цепей питания, управления и передачи сигналов;
использование в составе аппаратуры, требующей стабильных контактных соединений.

Конкретные электрические, климатические и механические параметры зависят от исполнения, технической документации и условий эксплуатации оборудования.

Где применяется ГРПМ3-61Ш1

Разъёмы данного типа могут использоваться в различных областях промышленной электроники и приборостроения. Наиболее распространённые направления применения включают:

системы автоматизации и управления;
измерительные комплексы;
телекоммуникационную аппаратуру;
промышленное оборудование;
вычислительные и периферийные устройства;
блоки питания и коммутационные модули;
контрольно-испытательную технику;
специализированные электронные системы.

Благодаря многоконтактной конструкции ГРПМ3-61Ш1 помогает сократить количество отдельных соединений между функциональными блоками. Это упрощает компоновку устройства, делает монтаж более аккуратным и облегчает техническое обслуживание.

Преимущества многоконтактного соединения

Использование одного многоконтактного разъёма вместо множества одиночных проводных соединений даёт несколько практических преимуществ. Во-первых, снижается вероятность ошибок при подключении оборудования. Во-вторых, разъёмное соединение упрощает замену модулей и диагностику неисправностей. В-третьих, структурированное расположение контактов способствует более организованной разводке кабелей и проводников.

Для оборудования с большим числом сигналов особенно важно заранее продумать назначение каждого контакта. При проектировании рекомендуется учитывать токовую нагрузку, тип передаваемого сигнала, требования к экранированию, допустимое переходное сопротивление и условия окружающей среды.

На что обратить внимание при использовании

При установке ГРПМ3-61Ш1 необходимо обеспечить точное сопряжение штекерной и ответной частей, исключить перекос корпуса и чрезмерное механическое усилие. Контактные группы должны быть защищены от загрязнений, окисления и попадания влаги, если оборудование работает в неблагоприятной среде.

Также важно соблюдать схему распайки и маркировку контактов. Неверное подключение может привести к сбоям в работе устройства, повреждению подключённых модулей или усложнению последующей диагностики. Для ответственных систем полезно фиксировать распиновку в эксплуатационной документации и проверять соединение перед вводом оборудования в работу.

Заключение

ГРПМ3-61Ш1 — практичное решение для создания многоконтактных разъёмных соединений в электронной и электротехнической аппаратуре. Штыревое исполнение, 61 контактная позиция и прямоугольная конструкция делают его востребованным элементом при проектировании модульных устройств, систем управления, измерительной техники и промышленной электроники.
