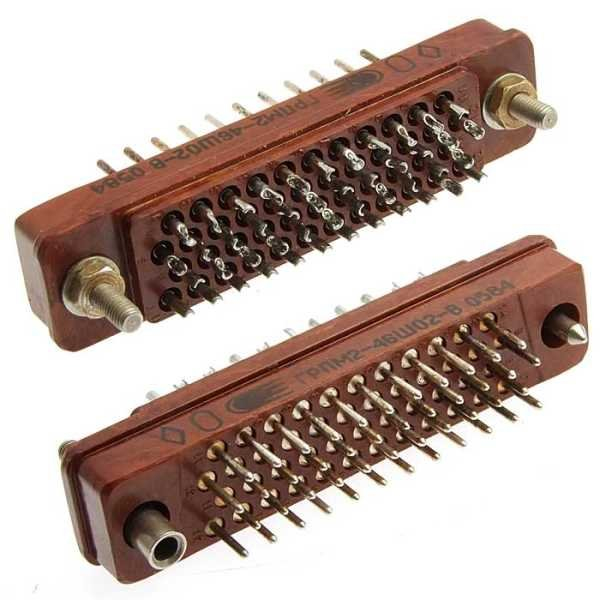

ГРПМ2-46ГПл2-В

ГРПМ2-46ГПл2-В — это прямоугольный малогабаритный электрический соединитель с 46 контактами, гнездовой частью и плавающим исполнением; индекс «В» указывает на всеклиматическое исполнение. Он применяется в цепях постоянного, переменного и импульсного тока, обычно до 3 МГц, с рабочим напряжением до 250 В и током до 2–3 А на контакт.

Что означает обозначение

• ГРПМ2 — серия прямоугольных малогабаритных соединителей с гиперболоидными контактами.

• 46 — число контактов.

• Г — гнездовой тип, то есть розетка.

• Пл — плавающее конструктивное исполнение.

• 2 — покрытие контактов серебром.

• В — всеклиматическое исполнение по ГОСТ.

Основные параметры

У этого разъёма обычно указывают такие характеристики: электрическая прочность изоляции до 1200 В, сопротивление изоляции не менее 5000 МОм, сопротивление контактов не более 5 мОм, ёмкость между контактами не более 3 пФ. Также заявляется ресурс до 1000 циклов сочленения-расчленения и минимальная наработка порядка 7500 часов.

Где применяют

Разъём используют для соединения печатных плат с объёмным монтажом и для соединения печатных плат между собой. Это типичная советская/российская серия для аппаратуры, где важны надёжность, компактность и стабильный контакт.

Практические особенности

Конструкция с гиперболоидными гнёздами даёт надёжный контакт даже при вибрациях и небольших механических смещениях. Для этого типа соединителей также характерны относительно малые габариты, пайка как способ электрического монтажа и климатическая устойчивость версии «В».
