ГРПМ2-30ШПл2-В ОТК

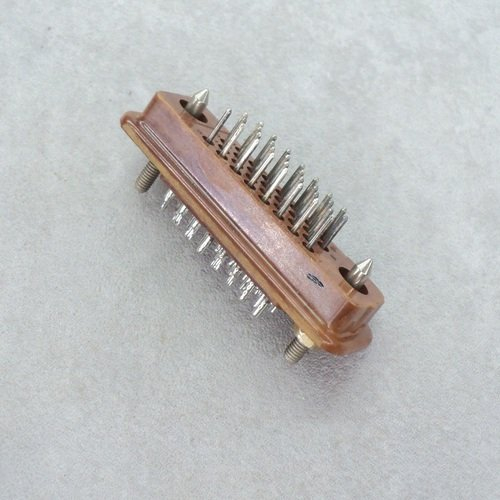

ГРПМ2-30ШПл2-В — это советский/российский прямоугольный низкочастотный малогабаритный соединитель типа «вилка» на 30 контактов, предназначенный для внутреннего монтажа в аппаратуре. По описаниям поставщиков, он относится к всеклиматическому исполнению «В», имеет серебряное покрытие контактов и используется в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

• ГРПМ2 — серия малогабаритных прямоугольных соединителей.

• 30 — количество контактов.

• ШПл2 — штыревой, плавающее конструктивное исполнение, покрытие контактов серебром.

• В — всеклиматическое исполнение по ГОСТ 15150-69.

Основные особенности

• Тип соединителя: низкочастотный прямоугольный.

• Исполнение: вилка; в составе пары работает с ответной розеткой.

• Монтаж: внутренний, для объемного монтажа.

• Контакты: плавающие, рассчитаны на многократные сочленения.

Типичные характеристики

• Рабочий ток на контакт: до 3 А.

• Максимальное рабочее напряжение: 250 В.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1200 В.

• Рабочая температура: от -60 до +85 °C.

Где применяется

Такой разъём обычно ставят в электронной и радиоэлектронной аппаратуре, где нужен компактный, надежный и разъемный интерфейс для соединения внутренних узлов. Его выбирают за простую конструкцию, устойчивость к климатическим условиям и предсказуемые электрические параметры.

Если нужно, могу отдельно разобрать его распиновку, совместимые ответные части и типичные аналоги.
