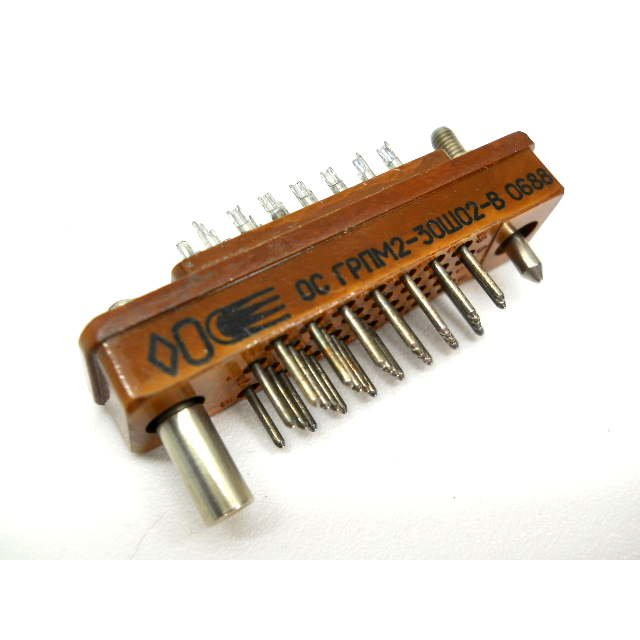

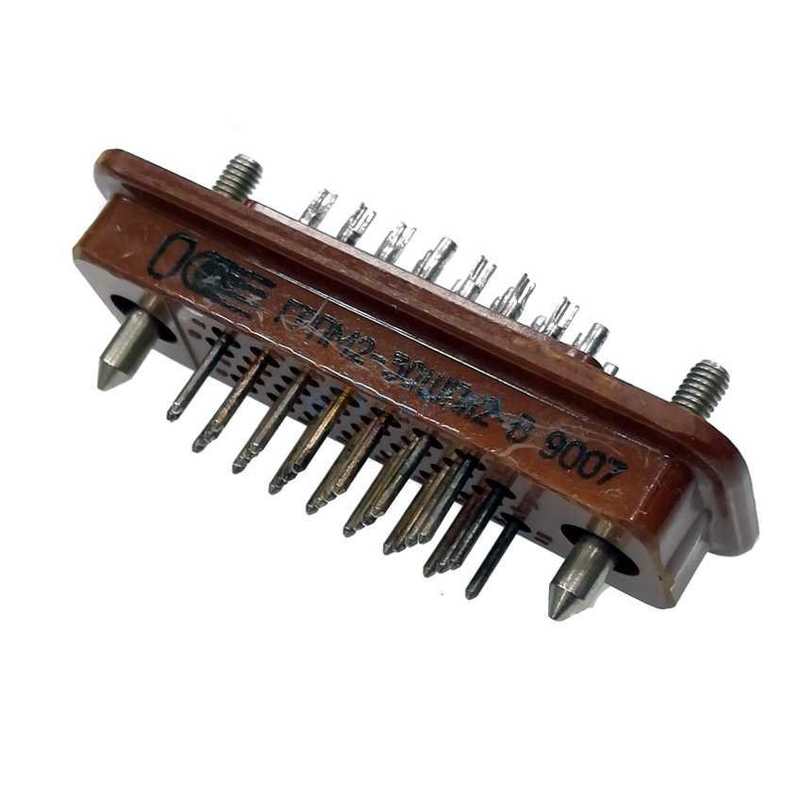

ГРПМ2-30ШО2-В 90г «5»

Цена: ПОД ЗАКАЗ

В наличии: 509 шт.

Технические характеристики

ГРПМ2-30ШО2-В «5»

ГРПМ2‑30ШО2‑В «5» — это низкочастотный электрический прямоугольный разъём российского производства, рассчитанный на использование в бортовых и стационарных радиоэлектронных устройствах. Обозначение «5» говорит о приёмке по техусловиям НЩ0.364.034ТУ (обычно это вариант для более жёстких требований по надёжности и ресурсу).

Назначение и применение

Разъём предназначен для соединения монтажных цепей постоянного и переменного тока (до частот порядка 3 МГц) и аналоговых/цифровых сигналов в аппаратуре, работающей в условиях вибрации, ударов и перепадов температур.
Он используется как внутренний разъём для объёмного монтажа (пайка контактов на плату/кабель) и встраивается в оборудование, где требуется высокая вибро‑ и удароустойчивость.

Конструкция и контакты

Имеет 30 контактов штыревого типа (буква «Ш» в маркировке), выполненных с покрытием из серебра или золота; тип контакта «обычное» («О») без плавающей розетки.
Разъём выполнен во всеклиматическом исполнении «В» (ГОСТ 15150): допускает работу в широком диапазоне температур и повышенной влажности, без конденсата.

Основные электрические и механические параметры

Количество контактов: 30.
Максимальное рабочее напряжение: до 250 В постоянного или переменного тока.
Электрическая прочность изоляции: не менее 1200 В при питании 50 Гц.
Сопротивление контакта: не более 5 мОм (0,005 Ом), что обеспечивает низкие потери и нагрев.
Сопротивление изоляции между контактами: не менее 5000 МОм при нормальных условиях.
Ёмкость между соседними контактами: не более 3 пФ, что важно для низкочастотных цепей и минимизации наводок.

Рабочие условия и ресурс

Диапазон рабочих температур окружающей среды: от −60 до +85 °C, что позволяет применять разъём в бортовой авиационной, ракетной и наземной технике.
Разъём рассчитан на не менее 1000 циклов соединения и разъединения, а также на длительный срок хранения (более 20 лет) и наработку порядка нескольких тысяч часов в эксплуатации.

Габариты и внешние особенности

Корпус — прямоугольный, пластмассовый, с закладными металлическими элементами для крепления; типоразмер ориентировочно около 55×15×21 мм, что делает его компактным для монтажа в печатных платах и блоках.
Разъём устойчив к линейным нагрузкам до 500 м/с² (около 50 g) и работает при пониженном атмосферном давлении, что важно для авиационных и космических систем.

Мы можем отдельно разобрать варианты замены/аналогов по ГОСТ или посадочным размерам.

Описание

ГРПМ2-30ШО2-В

ГРПМ2-30ШО2-В: надёжный 30-контактный разъём для электронной аппаратуры

ГРПМ2-30ШО2-В — прямоугольный низкочастотный электрический соединитель с 30 штыревыми контактами, предназначенный для построения разъёмных соединений внутри электронной аппаратуры. Исполнение рассчитано на применение в цепях постоянного, переменного и импульсного тока, включая сигнальные и питающие линии оборудования общего и специального назначения.

Расшифровка маркировки

Обозначение ГРПМ2-30ШО2-В содержит основные сведения о конструкции изделия:

Элемент маркировки	Значение
ГРПМ	Прямоугольный малогабаритный соединитель с гиперболоидными контактами
2	Порядковый номер разработки
30	Количество контактов
Ш	Штыревой тип контактов; исполнение вилки
О	Обычное конструктивное исполнение
2	Серебряное покрытие контактов
В	Всеклиматическое исполнение

Таким образом, ГРПМ2-30ШО2-В представляет собой 30-контактную вилку с обычной конструкцией и серебряным покрытием контактной части.

Основные характеристики

Разъём ГРПМ2-30ШО2-В рассчитан на стабильную передачу электрических сигналов и питания в условиях повышенных требований к надёжности соединения. Согласно опубликованным техническим данным, параметры изделия включают:

До 3 А рабочего тока на контакт.
До 250 В амплитудного рабочего напряжения.
Работу в цепях переменного тока частотой до 3 МГц.
Контактное сопротивление не более 0,005 Ом.
Электрическую прочность изоляции до 1200 В.
Ёмкость между соседними контактами не более 3 пФ.
До 1000 циклов сочленения и расчленения.
Минимальную наработку от 7 500 часов по приведённым данным.
Срок сохраняемости не менее 25 лет.

Особенности конструкции

Ключевая особенность серии — гиперболоидная контактная система. Она обеспечивает многоточечное соприкосновение сопрягаемых элементов, что помогает поддерживать устойчивый электрический контакт при вибрационных и эксплуатационных воздействиях.

ГРПМ2-30ШО2-В относится к разъёмам для объёмного внутреннего монтажа. Подключение проводников выполняется пайкой. Соединитель применяется совместно с ответной розеткой соответствующей серии и контактной схемы.

Пример применения: разъём может использоваться для соединения внутреннего жгута проводов с модулем управления, измерительным блоком или панелью аппаратуры, когда требуется компактно подключить до 30 электрических цепей через единый интерфейс.

Условия эксплуатации

Всеклиматическое исполнение «В» указывает на возможность эксплуатации изделия в широком диапазоне внешних условий, предусмотренных соответствующим стандартом. Для соединителей серии ГРПМ2 приводится рабочий температурный диапазон от −60 до +100 °C, а также устойчивость к высокой влажности, вибрации и ряду климатических факторов.

Такие свойства делают ГРПМ2-30ШО2-В востребованным решением для промышленной электроники, измерительных комплексов, систем автоматики, связи, приборостроения и специальной аппаратуры, где важны компактность, надёжность контакта и ресурс многократных соединений.
