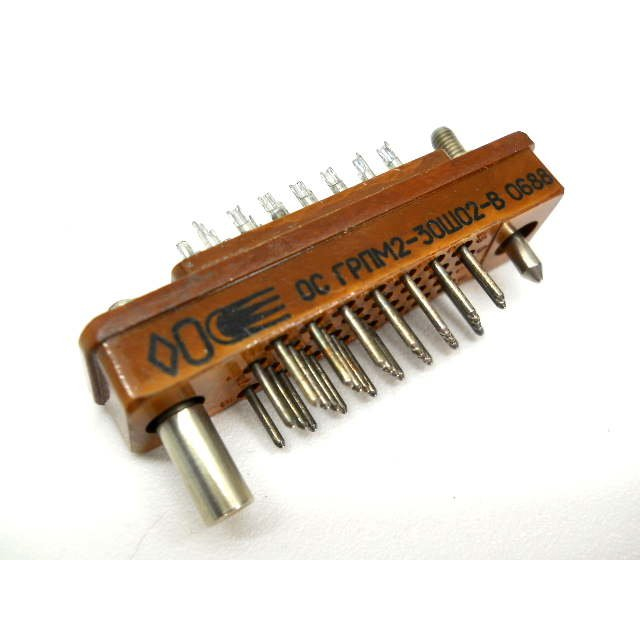

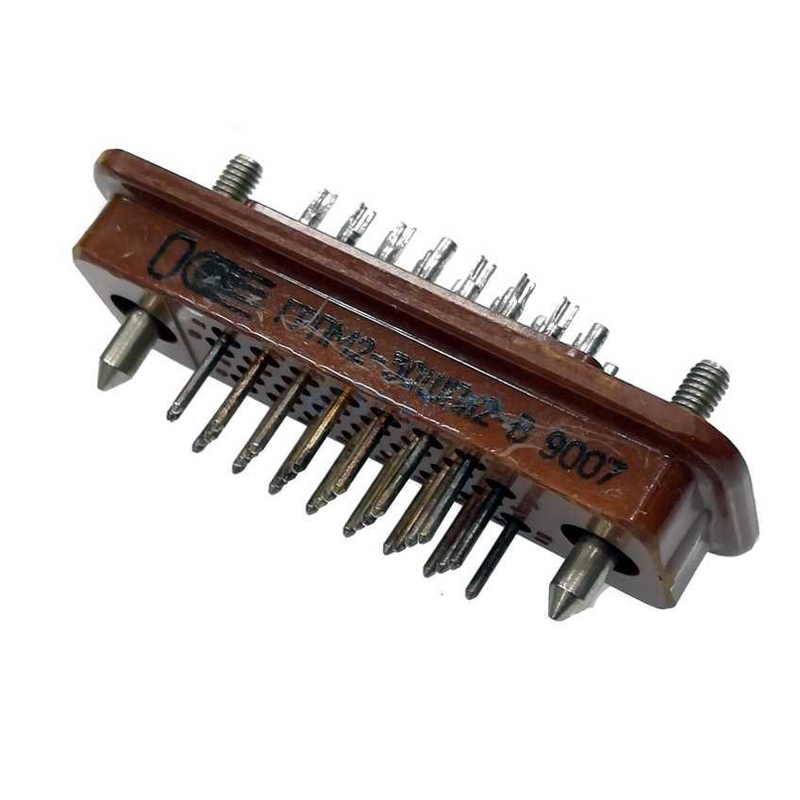

ГРПМ2-30ШО2-В 88г «5»

Цена: ПОД ЗАКАЗ

В наличии: 25 шт.

Технические характеристики

ГРПМ2-30ШО2-В «5»

ГРПМ2‑30ШО2‑В «5» — это тип электрического низкочастотного прямоугольного соединителя (разъёма) советского/российского производства, широко применяемого в промышленной и специализированной аппаратуре. Ниже кратко расшифруем маркировку и расскажем о его основных особенностях.

Что означает маркировка

ГРПМ2 — общая серия малогабаритных прямоугольных разъёмов внутреннего объёмного монтажа.
30 — количество контактов в разъёме.
ШО2 — тип контакта: штыревой («Ш»), конструктивное исполнение «обычное» («О»), гнёзда со штампованными контактами, вторая редакция конструкции.
В — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и влажности по ГОСТ 15150‑69.
«5» — обозначение приёмки/категории качества по техническим условиям (в данном случае НЩ0.364.034ТУ), обычно соответствует более высокой степени контроля и надёжности.

Конструкция и контакты

Разъём выполнен в прямоугольном корпусе с гиперболоидными или штампованными контактами, что обеспечивает стабильное контактное давление и низкое переходное сопротивление. Контакты обычно покрываются серебром или золотом, допустимое сопротивление контакта не превышает нескольких миллиом, а сопротивление изоляции между контактами — порядка нескольких тысяч мегаом.

Электрические и климатические параметры (типовые значения)

Номинальный ток на контакт — до нескольких ампер (обычно в районе 3 А).
Максимальное рабочее напряжение — до 250 В постоянного или переменного тока, электрическая прочность изоляции — порядка 1200 В при испытательных условиях.
Допустимый диапазон рабочих температур — примерно от −60 до +85 °C, что позволяет использовать разъём в суровых климатических условиях.
Разъём рассчитан на многократную коммутацию (не менее нескольких тысяч циклов соединения/разъединения).

Области применения

ГРПМ2‑30ШО2‑В «5» применяется в электрических цепях постоянного, переменного и импульсного токов, частотой до единиц мегагерц, в аппаратуре промышленной автоматики, КИПиА, военной и бортовой техники, где требуется высокая надёжность соединения и устойчивость к вибрациям и перепадам температур.

Мы можем отдельно разобрать расшифровку контактной матрицы (расположение выводов) или схему подключения для конкретного исполнения.

Описание

ГРПМ2-30ШО2-В

ГРПМ2-30ШО2-В: надёжный 30-контактный разъём для электронной аппаратуры

ГРПМ2-30ШО2-В — прямоугольный низкочастотный электрический соединитель с 30 штыревыми контактами, предназначенный для построения разъёмных соединений внутри электронной аппаратуры. Исполнение рассчитано на применение в цепях постоянного, переменного и импульсного тока, включая сигнальные и питающие линии оборудования общего и специального назначения.

Расшифровка маркировки

Обозначение ГРПМ2-30ШО2-В содержит основные сведения о конструкции изделия:

Элемент маркировки	Значение
ГРПМ	Прямоугольный малогабаритный соединитель с гиперболоидными контактами
2	Порядковый номер разработки
30	Количество контактов
Ш	Штыревой тип контактов; исполнение вилки
О	Обычное конструктивное исполнение
2	Серебряное покрытие контактов
В	Всеклиматическое исполнение

Таким образом, ГРПМ2-30ШО2-В представляет собой 30-контактную вилку с обычной конструкцией и серебряным покрытием контактной части.

Основные характеристики

Разъём ГРПМ2-30ШО2-В рассчитан на стабильную передачу электрических сигналов и питания в условиях повышенных требований к надёжности соединения. Согласно опубликованным техническим данным, параметры изделия включают:

До 3 А рабочего тока на контакт.
До 250 В амплитудного рабочего напряжения.
Работу в цепях переменного тока частотой до 3 МГц.
Контактное сопротивление не более 0,005 Ом.
Электрическую прочность изоляции до 1200 В.
Ёмкость между соседними контактами не более 3 пФ.
До 1000 циклов сочленения и расчленения.
Минимальную наработку от 7 500 часов по приведённым данным.
Срок сохраняемости не менее 25 лет.

Особенности конструкции

Ключевая особенность серии — гиперболоидная контактная система. Она обеспечивает многоточечное соприкосновение сопрягаемых элементов, что помогает поддерживать устойчивый электрический контакт при вибрационных и эксплуатационных воздействиях.

ГРПМ2-30ШО2-В относится к разъёмам для объёмного внутреннего монтажа. Подключение проводников выполняется пайкой. Соединитель применяется совместно с ответной розеткой соответствующей серии и контактной схемы.

Пример применения: разъём может использоваться для соединения внутреннего жгута проводов с модулем управления, измерительным блоком или панелью аппаратуры, когда требуется компактно подключить до 30 электрических цепей через единый интерфейс.

Условия эксплуатации

Всеклиматическое исполнение «В» указывает на возможность эксплуатации изделия в широком диапазоне внешних условий, предусмотренных соответствующим стандартом. Для соединителей серии ГРПМ2 приводится рабочий температурный диапазон от −60 до +100 °C, а также устойчивость к высокой влажности, вибрации и ряду климатических факторов.

Такие свойства делают ГРПМ2-30ШО2-В востребованным решением для промышленной электроники, измерительных комплексов, систем автоматики, связи, приборостроения и специальной аппаратуры, где важны компактность, надёжность контакта и ресурс многократных соединений.
