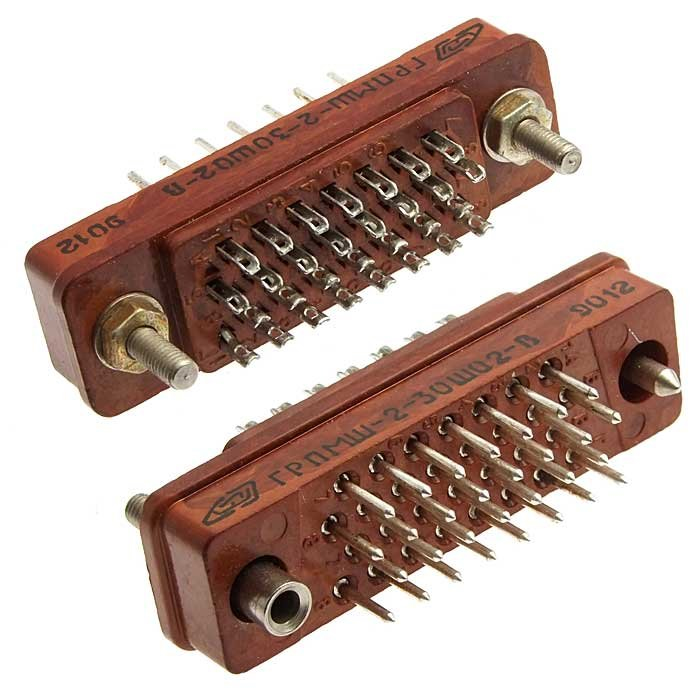

ГРПМ2-30ГПл2-В: надёжный низкочастотный разъём для аппаратуры и объёмного монтажа

ГРПМ2-30ГПл2-В — прямоугольный малогабаритный электрический соединитель на 30 контактов, рассчитанный на применение в цепях постоянного, переменного и импульсного тока. Исполнение с гнездовыми плавающими контактами и серебряным покрытием востребовано в электронной, измерительной, промышленной и специальной аппаратуре, где важны стабильность электрического соединения, вибростойкость и точность сочленения.

Расшифровка обозначения

Маркировка разъёма содержит основные сведения о его конструкции:

Разъём относится к низкочастотной серии ГРПМ2 и предназначен для внутреннего монтажа электронных устройств. Плавающая конструкция контактов помогает компенсировать небольшие перекосы при сочленении частей разъёма, что особенно полезно в многоконтактных соединениях.

Основные технические характеристики

ГРПМ2-30ГПл2-В рассчитан на передачу питания, управляющих и сигнальных цепей в составе аппаратуры. Его типовые электрические параметры включают:

• Число контактов: 30.

• Тип контактов: гнездовой.

• Номинальная область применения: постоянный, переменный ток частотой до 3 МГц и импульсные цепи.

• Допустимое напряжение: до 250 В амплитудного значения.

• Рабочий ток на контакт: до 2,3 А; для серии в зависимости от исполнения указываются значения до 2–3 А.

• Переходное сопротивление контакта: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1200 В.

• Межконтактная ёмкость: не более 3 пФ.

• Ресурс сочленений и расчленений: до 1000 циклов.

• Гамма-процентная наработка: 7500 часов при $\gamma =99\%$ γ = 99% .

• Гамма-процентный срок сохраняемости: 25 лет при $\gamma =\mathrm{97,5}\%$ γ = 97 , 5% .

Низкое контактное сопротивление уменьшает потери и нагрев в соединении, а высокое сопротивление изоляции важно для надёжной развязки соседних цепей в аппаратуре с высокой плотностью монтажа.

Конструктивные особенности

В разъёме ГРПМ2-30ГПл2-В используются гиперболоидные гнездовые контакты. Такая контактная система формирует несколько зон соприкосновения со штырём ответной части, благодаря чему соединение сохраняет хорошие электрические параметры при вибрации, многократных подключениях и умеренных механических смещениях.

Исполнение «Пл» означает плавающую конструкцию. Контактные элементы способны компенсировать небольшие отклонения взаимного положения вилки и розетки. Это снижает риск повреждения контактов при установке и облегчает сочленение многоконтактных разъёмов.

Серебряное покрытие, обозначаемое цифрой 2 , способствует снижению переходного сопротивления и улучшает проводимость контактной пары. Для сохранения характеристик контакты следует защищать от загрязнения, агрессивной среды и механических повреждений.

Области применения

Разъём ГРПМ2-30ГПл2-В применяют там, где необходимо организовать разъёмное соединение нескольких силовых, сигнальных или управляющих проводников. Типичные задачи:

• Межблочные соединения в промышленной электронике.

• Внутренний объёмный монтаж приборов и шкафов управления.

• Соединение печатных узлов с жгутами проводов.

• Контрольно-измерительное оборудование.

• Аппаратура связи, автоматики и телемеханики.

• Электронные системы, работающие при вибрационных и климатических воздействиях.

• Специальная техника, для которой важны долговечность и повторяемость параметров соединения.

При проектировании следует учитывать токовую нагрузку каждой отдельной цепи , рабочее напряжение, сечение присоединяемого провода, способ фиксации кабельного жгута и необходимость применения ответной части с соответствующими штырьевыми контактами.

Что учитывать при монтаже

Для надёжной работы ГРПМ2-30ГПл2-В важно соблюдать технологию объёмного монтажа:

• Использовать ответную часть с совместимым числом и расположением штыревых контактов.

• Не превышать допустимый ток на один контакт, особенно при плотной укладке проводов и повышенной температуре внутри корпуса.

• Выполнять пайку аккуратно, исключая перегрев диэлектрических деталей и попадание флюса на контактные поверхности.

• Обеспечивать механическую разгрузку проводов: жгут не должен передавать усилие на хвостовики контактов.

• Проверять отсутствие погнутых, загрязнённых или утопленных контактных элементов перед сочленением.

• Использовать защиту от пыли и влаги, если условия эксплуатации требуют повышенной герметизации корпуса устройства.

ГРПМ2-30ГПл2-В является практичным решением для многоконтактных низкочастотных соединений. Сочетание 30 гнездовых контактов, плавающего исполнения, серебряного покрытия и всеклиматической версии делает этот разъём подходящим для аппаратуры, где требуется долговременная стабильность электрического контакта и стойкость к эксплуатационным воздействиям.
