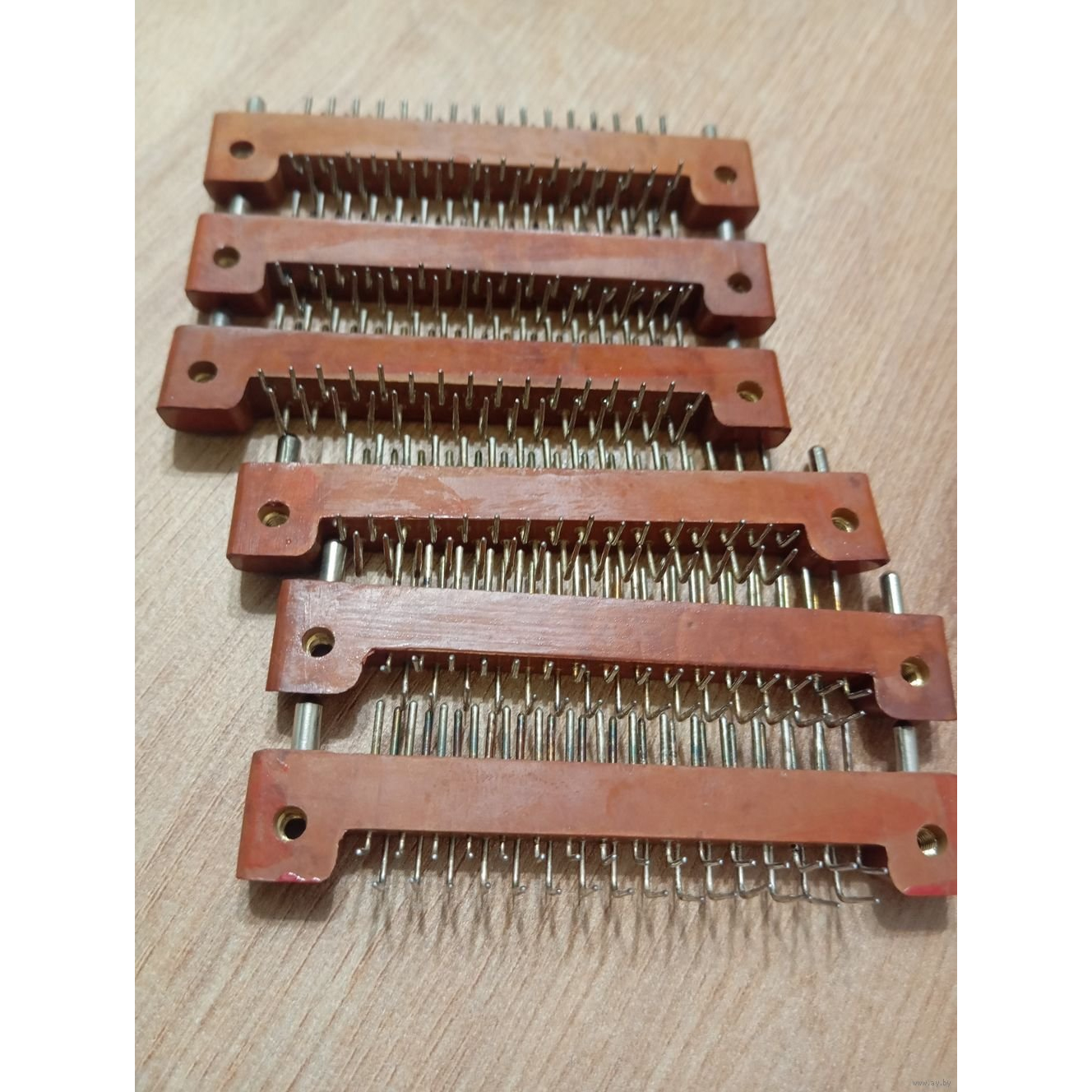

ГРПМ1У-31ШУ2-В

ГРПМ1У-31ШУ2-В — это прямоугольный малогабаритный низкочастотный соединитель с 31 контактом, предназначенный для работы в цепях постоянного, переменного и импульсного тока. Он относится к серии ГРПМ1 и выполнен как вилка с гиперболоидными контактами, что обычно дает надежное соединение и хорошую стойкость к многократным сочленениям.

Основные характеристики

• Количество контактов: 31.

• Номинальный ток на контакт: 2 А.

• Максимальное рабочее напряжение: 250 В (амплитудное значение).

• Сопротивление контактов: не более 5 мОм, для некоторых исполнений указывают до 8 мОм.

• Сопротивление изоляции: 5000 МОм.

• Диапазон рабочих температур: от -60 до +85 C.

• Ресурс: 1000 сочленений-расчленений; минимальная наработка — 5000 часов.

Конструкция и исполнение

У этой модификации используется угловой хвостовик для монтажа в отверстия печатной платы, а сочленение выполнено врубным способом. Корпус и изолятор выполнены из пластмассы; в источниках также указывается синий изолятор и наличие ловителей для облегчения стыковки. Контакты — штыревой тип, с серебряным покрытием, что характерно для надежных низкочастотных соединителей.

Где применяется

Такие соединители используют в радиоэлектронной аппаратуре специального и общепромышленного назначения, где нужен компактный и достаточно надежный разъем для слаботочных цепей. Их можно встретить в блоках, модулях и узлах, где важны вибростойкость, стабильный контакт и повторяемость соединения.

Что означает обозначение

По расшифровке маркировки:

• ГРПМ — прямоугольный малогабаритный соединитель.

• 1 — порядковый номер разработки.

• 31 — число контактов.

• Ш — штыревой контакт.

• У — угловой монтаж.

• 2 — серебряное покрытие контактов.

• В — всеклиматическое исполнение.
