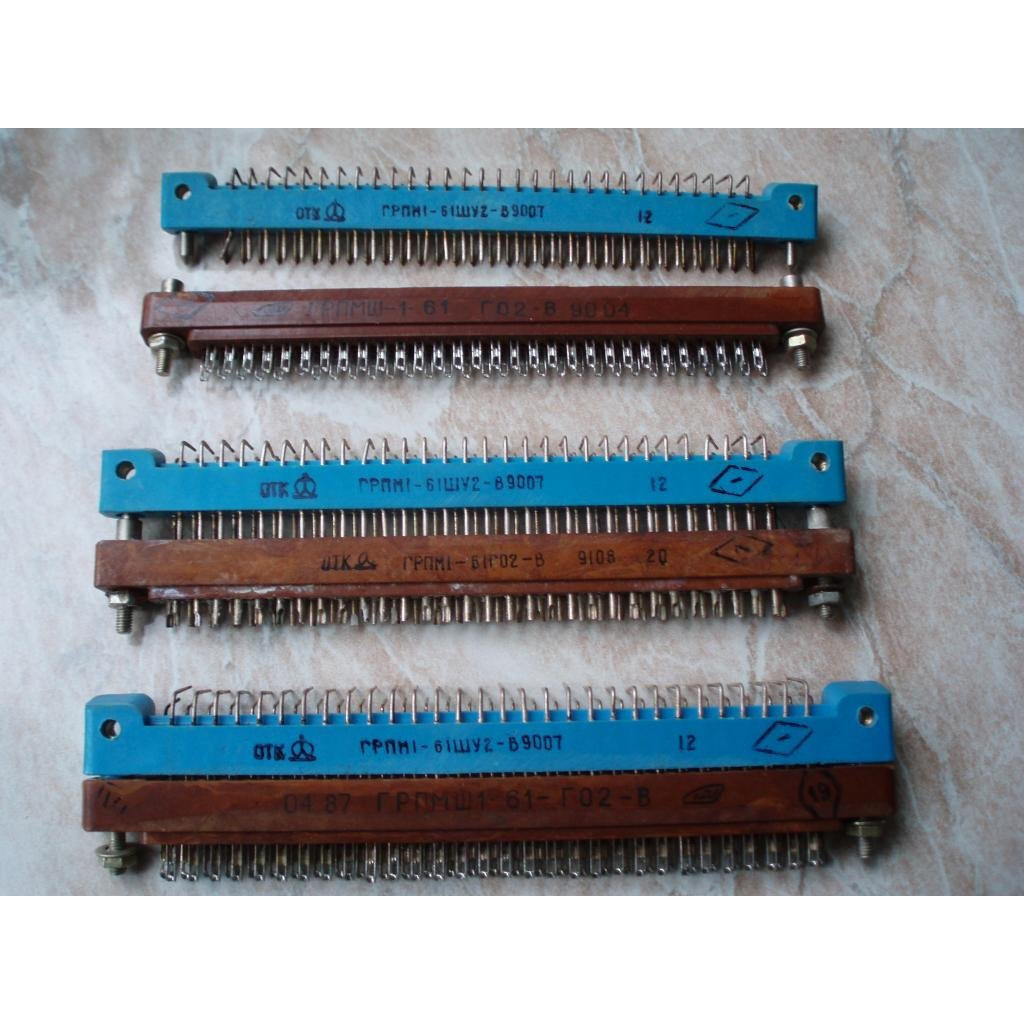

ГРПМ1-61ГШО2

ГРПМ1-61ГШО2 — это прямоугольный электрический разъём из серии ГРПМ1, рассчитанный на 61 контакт и предназначенный для работы в цепях постоянного, переменного и импульсного тока. Он относится к малогабаритным соединителям с гиперболоидными гнёздами и применяется для соединения печатных плат с объёмным монтажом и между собой.

Что означает обозначение

• ГРПМ — соединитель прямоугольный малогабаритный с гиперболоидными гнёздами.

• 1 — порядковый номер разработки.

• 61 — количество контактов.

• Г — гнездовой контакт.

• Ш — штыревой контакт в паре исполнения серии.

• О — для объёмного монтажа.

• 2 — серебряное покрытие контактов.

• В — всеклиматическое исполнение по ГОСТ.

Основные характеристики

Для этой серии указываются такие параметры: рабочий ток на контакт — до 2 А, максимальное напряжение — 250 В, сопротивление изоляции — не менее 5000 МОм, испытательное напряжение — 1200 В, а число циклов сочленения-расчленения — 1000.
Также встречается значение сопротивления контактов не более 8 мОм для отдельных исполнений и сохраняемость до 25 лет.
Максимальное сечение присоединяемого провода для хвостовиков контактов — 0,35 мм2.

Условия применения

Разъём рассчитан на работу в достаточно жёстких условиях: вибрация, акустический шум, одиночные и многократные механические удары, пониженное давление, а также широкий температурный диапазон примерно от -60 C до +85 C, с кратковременной сменой температур до +115 C.
Для серии также указана стойкость к высокой влажности, инею, росе, солнечному излучению, соляному туману, плесени и пыли.
Это делает его типичным промышленным и военным/спецприменением, а не бытовым разъёмом.

Практически о нём

Если говорить простыми словами, ГРПМ1-61ГШО2 — это надёжный многоконтактный разъём для аппаратуры, где важны вибростойкость, стабильный контакт и долговечность.
Его обычно выбирают для узлов, где нужно компактно и надёжно соединять платы, блоки и кабельные сборки.
