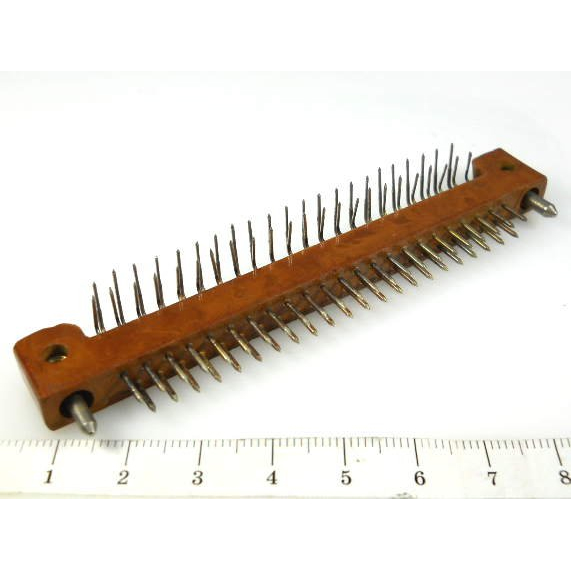

ГРПМ1-45ШУ2-В

ГРПМ1-45ШУ2-В — это прямоугольный низкочастотный электрический соединитель типа «вилка» на 45 контактов, рассчитанный на работу в цепях постоянного, переменного и импульсного тока.

Основные особенности

• Контактов: 45.

• Тип контактов: штыревой.

• Монтаж: пайка в печатную плату, угловое исполнение выводов.

• Материал корпуса и изолятора: карболит.

• Покрытие контактов: серебро.

Электрические параметры

• Рабочий ток: до 2 А на контакт.

• Максимальное напряжение: до 250 В.

• Сопротивление контактов: не более 8 мОм.

• Сопротивление изоляции: 5000 МОм.

• Испытательное напряжение изоляции: 1200 В.

Условия работы

• Температурный диапазон: примерно от -60 до +85...100 °C, в зависимости от источника и исполнения.

• Рабочая частота: до 3 МГц.

• Ресурс: около 1000 циклов сочленения-расчленения.

• Климатическое исполнение: всеклиматическое, обозначается буквой «В».

Где применяется

Такой разъем используют в радио- и электроаппаратуре, когда нужно соединять печатные платы между собой или с проводным монтажом, особенно в компактных устройствах.

Что означает обозначение

• ГРПМ1 — серия прямоугольных малогабаритных соединителей.

• 45 — число контактов.

• Ш — штыревой контакт.

• У — угловое исполнение.

• 2 — серебряное покрытие контактов.

• В — всеклиматическое исполнение.
