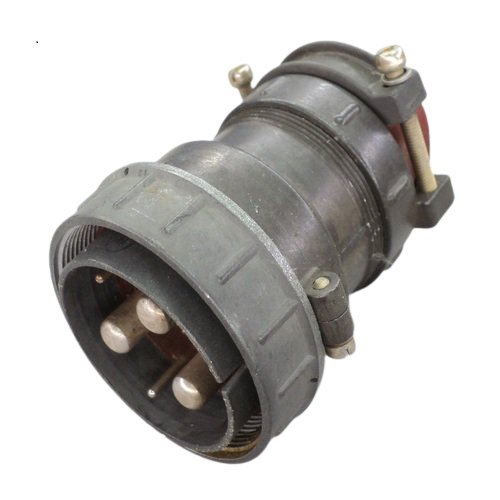

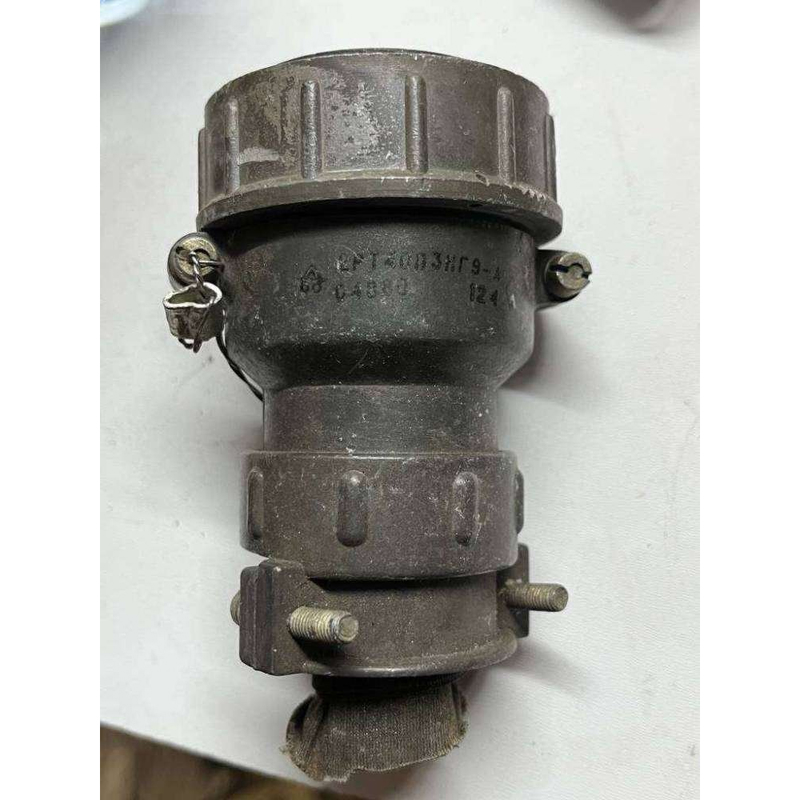

2РТУ6НГ6-А «5»

Цена:

2700 ₽

Технические характеристики

2РТУ6НГ6-А

2РТ20П2НГ6-А — это приборная розетка (соединитель), предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики

Рабочий ток составляет 25 А, а максимальное напряжение постоянного тока — до 700 В. +1
Диаметр контактов — 2,5 мм, покрытие — серебро, сопротивление контактов — 1 мОм, сопротивление изоляции — не менее 1000 МОм. +1
Количество циклов соединения-расчленения — 500, наработка — минимум 1000 часов, срок хранения — не менее 20 лет.

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C (с учетом перегрева контактов — до +180°C). +1
Выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10 000 м/с² одиночные) и пониженное давление (1,3·10⁻⁴ Па). +1
Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.

Назначение

Используется в авиатехнике, корабельном оборудовании, гиромоторах, датчиках давления и другой аппаратуре.
Сочленение — резьбовое, монтаж — пайка, габариты — 42×30×30 мм.

Описание

Назначение прибора

2РТУ6НГ6-А «5» — приборная розетка (соединитель), предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в составе бортовых и наземных систем, где требуется стабильная передача электрического сигнала и питания между блоками, модулями и кабельными сборками.

Розетка востребована в авиатехнике, корабельном оборудовании, гиромоторах, датчиках давления и другой ответственной аппаратуре. Резьбовое сочленение обеспечивает механическую фиксацию ответной части, а пайка служит способом монтажа выводов.

Технические характеристики

Рабочий ток соединителя составляет 25 А, максимальное напряжение постоянного тока — до 700 В. Контактная группа рассчитана на длительную эксплуатацию под нагрузкой.

Диаметр контактов — 2,5 мм.
Покрытие контактов — серебро.
Сопротивление контактов — 1 мОм.
Сопротивление изоляции — не менее 1000 МОм.
Количество циклов соединения-расчленения — 500.
Наработка — минимум 1000 часов.
Срок хранения — не менее 20 лет.
Габариты — 42 на 30 на 30 мм.

Условия эксплуатации

Температурный диапазон работы — от минус 60°C до плюс 100°C с учетом перегрева контактов до плюс 180°C. Изделие сохраняет работоспособность при вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, при одиночных ударах с ускорением до 10 000 метров на секунду в квадрате, а также при пониженном давлении 1,3 умножить на 10 в минус четвертой степени Паскаля.

Климатическое исполнение УХЛ допускает внутреннее и наружное применение при условии защиты от пыли и влаги. Приемка «5» подтверждает соответствие изделия установленным требованиям по данному виду приемки.

Области применения

Авиационная техника и бортовые системы.
Корабельное оборудование и судовые приборы.
Гиромоторы и прецизионные приводы.
Датчики давления и измерительная аппаратура.
Радиоэлектронная и радиотехническая аппаратура различного назначения.

Особенности конструкции и монтажа

Сочленение розетки резьбовое, что повышает устойчивость к вибрационным и ударным нагрузкам и снижает риск самопроизвольного разъединения. Монтаж выполняется пайкой, что обеспечивает надежный электрический контакт и механическую прочность соединения выводов с проводниками.

Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры соединения при длительной эксплуатации. Совокупность характеристик делает 2РТУ6НГ6-А «5» пригодным для применения в аппаратуре, работающей в жестких климатических и механических условиях.
