Назначение соединителя 2РТУ3НШ3-А

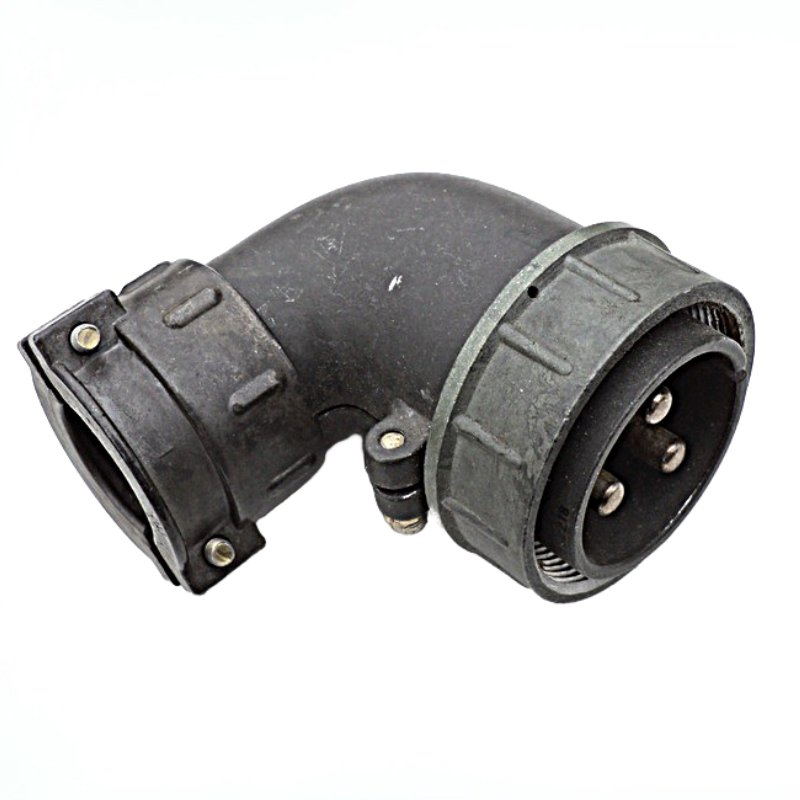

Соединитель 2РТУ3НШ3-А «5» (артикул 6944) относится к семейству цилиндрических низкочастотных соединителей серии 2РТ(Ш). Изделие предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Кабельная розетка применяется для коммутации проводов, кабелей и блоков в составе различных устройств, включая военную и промышленную технику во всеклиматическом исполнении.

Соединители типа 2РТУ работают в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В. Основная задача изделия — обеспечение стабильного электрического контакта при сохранении возможности многократного сочленения и расчленения в условиях эксплуатации с повышенными механическими и климатическими нагрузками.

Конструкция и особенности

Розетка 2РТУ3НШ3-А имеет условный размер корпуса, рассчитана на 3 контакта и оснащена неэкранированным патрубком для монтажа. Конструкция включает кабельную часть с прямым патрубком (обозначение П), неэкранированную концевую гайку (обозначение НШ), одношпоночную поляризацию и резьбовое соединение. Монтаж выполняется пайкой, внутренний; покрытие контактов — серебро.

Приёмка изделия — «5», что подтверждает его соответствие установленным требованиям для данной категории продукции.

• Тип: кабельная розетка цилиндрического низкочастотного соединителя.
• Число контактов: 3.
• Патрубок: прямой, неэкранированный.
• Поляризация: одношпоночная.
• Соединение: резьбовое.
• Монтаж: пайкой, внутренний.
• Покрытие контактов: серебро.
• Приёмка: «5».

Совместимость

Изделие взаимосовместимо с сериями 2РТ-А и ШР, что позволяет использовать его в составе существующих соединительных узлов без дополнительной доработки ответных частей.

Технические характеристики

Рабочий ток на контакт достигает 10–200 А в зависимости от диаметра контакта (от 1,5 до 9 мм). Сопротивление контактов составляет не более 0,15–2,5 МОм. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с возможностью смены до плюс 180 градусов Цельсия.

Соединитель выдерживает вибрацию до 10000 Гц, удары до 1000 g и пониженное давление до 10 в минус четвёртой степени Паскаля. Сопротивление изоляции — не менее 1000 МОм. Ресурс изделия: 1000 часов наработки и 500 циклов сочленений-расчленений.

Применение

Благодаря всеклиматическому исполнению и высокой стойкости к механическим нагрузкам соединитель 2РТУ3НШ3-А «5» применяется в электро- и радиоаппаратуре, включая военную и промышленную технику. Он обеспечивает надёжную коммутацию цепей питания и сигнальных линий там, где требуется устойчивость к вибрации, ударам и перепадам температуры.

Розетка подходит для монтажа кабельных сборок с внутренней пайкой проводников, а серебряное покрытие контактов способствует стабильности переходного сопротивления при длительной эксплуатации.
