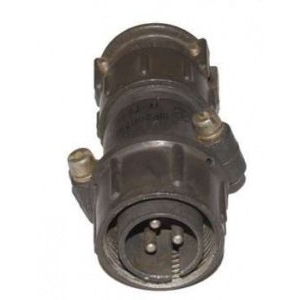

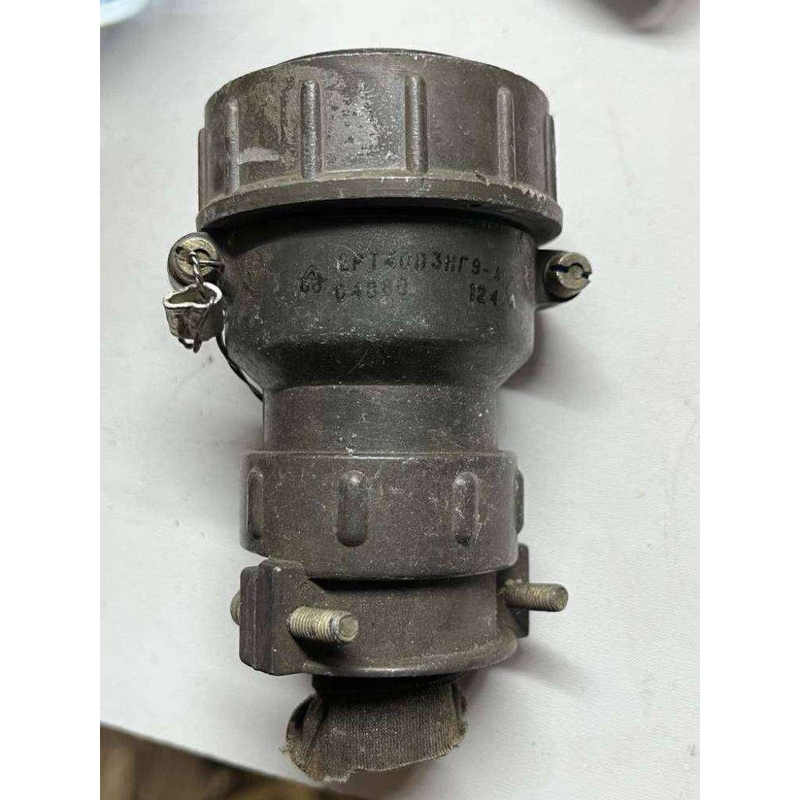

Назначение соединителя 2РТУ3НГ3-А

2РТУ3НГ3-А представляет собой кабельную вилку разъёма серии 2РТ — соединителей круглых герметичных, предназначенных для надёжного соединения электрических цепей в жёстких условиях эксплуатации. Вилка относится к негерметичному типу с климатическим исполнением УХЛ и применяется совместно с неэкранированным кабелем. Конструкция имеет угловой патрубок кабельной части, что облегчает монтаж в стеснённых условиях и позволяет рационально организовать прокладку жгута.

Данная модификация поставляется с приёмкой «5», что подтверждает соответствие изделия повышенным требованиям, предъявляемым к соединителям ответственного назначения. Артикул товара — 6943, категория — 2РТ.

Расшифровка обозначения

Обозначение 2РТУ3НГ3-А читается следующим образом:

• 2РТ — тип соединителя, круглый герметичный разъём серии 2РТ;
• У — угловой патрубок кабельной части;
• 3 — сочетание контактов, количество и диаметры которых зависят от конкретной модификации; часто включает контакты диаметром 1,5 мм и 3,5 мм;
• Н — исполнение для неэкранированного кабеля;
• Г — вилка;
• 3 — номер комбинации контактов;
• А — материал изолятора.

Подтверждённые технические характеристики

Соединитель рассчитан на максимальную общую токовую нагрузку до 344 А, при этом на контакт диаметром 1,5 мм приходится до 8 А, а на контакт диаметром 3,5 мм — до 40 А. Сопротивление контакта составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.

Амплитудное напряжение цепи — до 850 В, сопротивление изоляции — не менее 5000 МОм. Изделие сохраняет работоспособность при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.

По механическим и климатическим воздействиям заявлены следующие параметры:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• механические удары, в том числе одиночные, с ускорением до 5000 метров на секунду в квадрате;
• пониженное атмосферное давление до 1,3 умноженное на 10 в степени минус 4 Паскаля.

Ресурс изделия — 500 сочленений-расчленений, наработка — не менее 1000 часов. Контакты изготавливаются из серебра или никеля, что обеспечивает низкое переходное сопротивление и надёжность соединения.

Область применения

Разъёмы серии 2РТ применяются в авиации, военной технике, корабельном оборудовании, гиромоторах и системах датчиков. Они предназначены для передачи сигналов постоянного и переменного тока с частотой до 3 МГц. Благодаря сочетанию герметичного исполнения, стойкости к вибрации, ударам и широкому диапазону температур вилка 2РТУ3НГ3-А подходит для эксплуатации в составе ответственных электрических цепей, где требуется стабильность контакта и длительный срок службы.

Угловой патрубок упрощает подключение кабеля в ограниченном пространстве, а исполнение для неэкранированного кабеля делает изделие удобным для монтажа жгутов без дополнительного экранирования. Наличие приёмки «5» подтверждает пригодность соединителя для применения в оборудовании с повышенными требованиями к качеству и надёжности.
