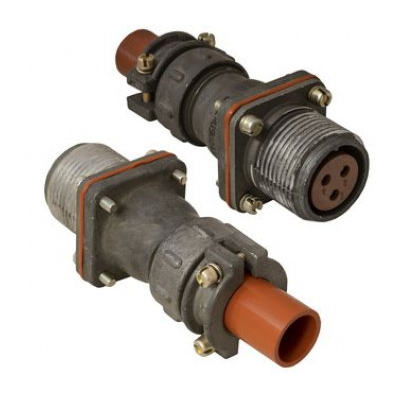

Назначение разъёма 2РТУ3ЭШ3-А «5»

Изделие 2РТУ3ЭШ3-А «5» (артикул 6945) относится к категории 2РТ и представляет собой кабельную розетку из серии цилиндрических низкочастотных соединителей типа 2РТ. Такие разъёмы предназначены для надёжного соединения электрических цепей в промышленном и специальном оборудовании.

Основное назначение — передача сигналов постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В в амплитудном значении. Разъёмы серии 2РТ, включая вариант 2РТУ3ЭШ3-А, применяются в авиации, судостроении, станкостроении и измерительной технике для монтажа как с экранированными, так и с неэкранированными кабелями.

Конструкция обеспечивает герметичность и защиту от пыли, брызг, вибраций и экстремальных температур, что делает изделие пригодным для эксплуатации в жёстких условиях.

Расшифровка обозначения

Маркировка 2РТУ3ЭШ3-А построена по стандартной схеме, принятой для соединителей этой серии, и содержит следующие сведения:

• 2РТ — тип соединителя, цилиндрический низкочастотный.
• У — угловое исполнение приборной части.
• 3ЭШ3 — указывает на количество контактов, их диаметр (например, 1,5 мм или 2,5 мм), экранирование (ЭШ) и модификацию.
• А — кабельная розетка.

Индекс «5» в наименовании соответствует приёмке «5», что подтверждает прохождение изделием установленной приёмочной процедуры.

Технические характеристики

Приведённые ниже параметры описывают электрические и механические возможности разъёмов данной серии:

• Максимальная токовая нагрузка на контакт: от 10 до 25 А в зависимости от диаметра контакта.
• Сопротивление контакта: не более 1–2,5 мОм.
• Сопротивление изоляции: не менее 5000–10000 МОм.
• Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, а во всеклиматическом исполнении — шире.
• Устойчивость к вибрации: до 300 метров на секунду в квадрате.
• Устойчивость к ударам: до 5000 метров на секунду в квадрате.
• Количество соединений: до 500 циклов.
• Наработка: не менее 1000 часов.

Условия эксплуатации и применение

Разъём 2РТУ3ЭШ3-А «5» подходит для невзлавоопасных сред без агрессивных веществ. Допустимая влажность — до 80 процентов при температуре 25 градусов Цельсия, высота над уровнем моря — до 1000 метров. Климатическое исполнение — УХЛ или всеклиматическое.

Благодаря угловому исполнению приборной части изделие удобно применять в стеснённых условиях монтажа, где требуется компактная компоновка кабельных линий. Экранирование обеспечивает защиту передаваемых сигналов от внешних помех, что особенно важно в измерительной и специальной аппаратуре.

Разъём востребован при сборке бортовых систем, судовых приборов, промышленных станков и контрольно-измерительных комплексов, где необходимы герметичное соединение, стойкость к вибрации и ударам, а также длительный срок службы.
