Назначение разъёма 2РТУ23НГ1-АН «5»

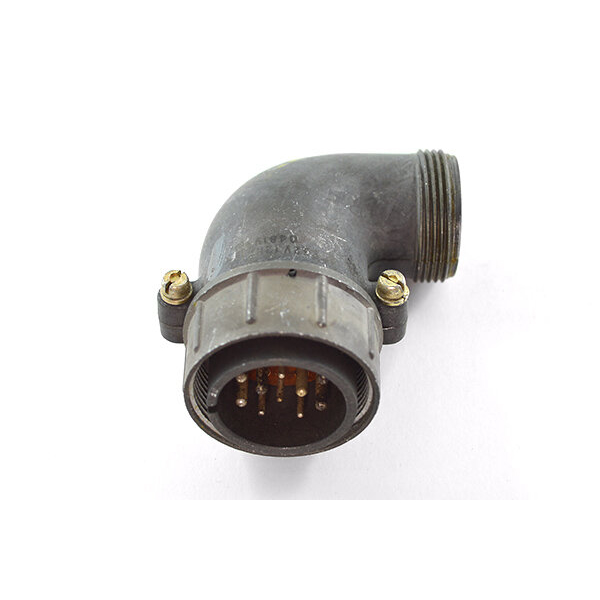

2РТУ23НГ1-АН «5» — цилиндрический электрический разъём серии 2РТ, предназначенный для соединения электрических цепей в технических системах. Конструктивно изделие представляет собой вилку с угловым патрубком для неэкранированного кабеля. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к аппаратуре специального назначения.

Разъём применяется там, где требуется надёжное электрическое соединение при воздействии тяжёлых условий эксплуатации: в авиационной, судовой и другой специальной аппаратуре. Угловой патрубок облегчает монтаж в стеснённых условиях, позволяя подводить кабель под углом к оси разъёма.

Расшифровка обозначения 2РТУ23НГ1-АН

Маркировка изделия содержит полную информацию о его конструктивных особенностях:

• 2РТ — базовый тип разъёма;
• У — угловой патрубок;
• 23 — условный размер корпуса;
• Н — исполнение для неэкранированного кабеля;
• Г1 — вилка с определённым сочетанием контактов;
• А — материал изолятора, фторопласт;
• Н — неэкранированный вариант.

Таким образом, 2РТУ23НГ1-АН «5» — это вилка с угловым патрубком, фторопластовым изолятором и неэкранированным кабелем, прошедшая приёмку по категории «5».

Технические характеристики

Электрические параметры разъёма обеспечивают работу с токами высокой величины. Рабочий ток составляет до 25 А на контакты диаметром 2,5 мм и до 10 А на контакты диаметром 1,5 мм. Максимальное напряжение постоянного тока — 700 В.

Контактное сопротивление не превышает 1 мОм для контактов диаметром 2,5 мм и 25 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции — не менее 1000 МОм. Ресурс изделия включает не менее 500 циклов соединения-расчленения, наработка — минимум 1000 часов.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия. Сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Изделие выдерживает вибрацию в диапазоне от 1 до 1000 Герц с ускорением 100 метров на секунду в квадрате, одиночные удары с ускорением до 10 000 метров на секунду в квадрате и линейные перегрузки до 2000 метров на секунду в квадрате.

Область применения

Благодаря совокупности характеристик 2РТУ23НГ1-АН «5» применяется в авиационной, судовой и другой специальной аппаратуре, где предъявляются повышенные требования к виброустойчивости, ударопрочности и температурной стойкости. Приёмка «5» подтверждает пригодность разъёма для использования в ответственных системах.

Комплектация и особенности

Разъём поставляется в виде вилки с угловым патрубком. Изолятор выполнен из фторопласта, что обеспечивает высокие электроизоляционные свойства и стойкость к температурным воздействиям. Конструкция предназначена для неэкранированного кабеля.

Артикул изделия — 6940. Категория — 2РТУ. Производитель в предоставленных данных не указан. Страна производства, гарантийные сроки, сертификаты и точная комплектация поставки в приведённых сведениях отсутствуют.
