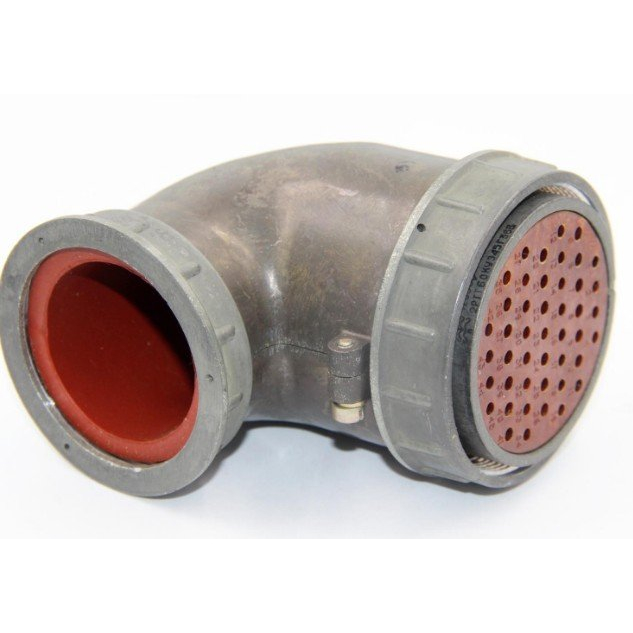

2РТТ60БУЭ45Ш36В — это цилиндрический приборный (блочный) разъём серии 2РТТ, условного размера корпуса 60, вилка на 45 контактов с комбинированным составом контактов (25 контактов Ø 1,5 мм и 20 контактов Ø 2,5 мм), всеклиматическое исполнение и уплотнённый патрубок для экранированного кабеля.

Назначение и применение

• Предназначен для съёмных электрических соединений в электро-, радио- и контрольно-измерительных приборах, аппаратуре низкой и средней частоты (до нескольких МГц).

• Часто используется при монтажах, где требуется большая плотность контактов и устойчивость к вибрации и ударам.

Конструкция и расшифровка обозначения

• 2РТТ — серия цилиндрических разъёмов типа 2РТТ; 60 — условный размер корпуса; Б — блочный (приборный) корпус; УЭ (Э) — исполнение гайки/патрубка для экранированного кабеля; 45 — общее число контактов; Ш — вилка (штекер); 36 — код сочетания контактов (в данном варианте 25×Ø1,5 мм + 20×Ø2,5 мм); В — всеклиматическое исполнение.

Электрические характеристики

• Максимальное амплитудное (пиковое) напряжение цепи до примерно 850 В (некоторые документы указывают рабочее напряжение до 700…850 В в зависимости от исполнения).

• Токовая нагрузка на отдельный контакт: около 20 А для Ø1,5 мм и около 35 А для Ø2,5 мм.

• Сопротивление контакта: типично не более 2,5 мОм для Ø1,5 мм и 1,0 мОм для Ø2,5 мм.

• Сопротивление изоляции в нормальных климатических условиях — порядка нескольких тысяч МОм (встречаются значения 1000–5000 МОм в зависимости от источника и версии).

Механические и климатические характеристики

• Число сочленений-расчленений: не менее 500 циклов.

• Минимальная наработка (в зависимости от ТУ): примерно 1000 часов.

• Рабочая температура: примерно от −60 °C до +100 °C (указаны диапазоны до +100 °C и допускаемые перепады до +180 °C в некоторых ТУ).

• Устойчивость к вибрации и ударам: выдерживает широкий диапазон частот и большие ускорения (приводятся характеристики вибрации 1–5000 Гц или 1–10000 Гц и ударные ускорения до 10000 м/с² для одиночного воздействия).

Материалы и контакты

• Корпус — металлический (обычно с защитным покрытием).

• Контакты — серебряное покрытие (или контакты из серебра), что обеспечивает хорошую проводимость и коррозионную стойкость.

Монтаж и исполнение

• Версия Б — блочная (приборная) вилка для встраивания в панель/корпус; имеются и кабельные исполнения (К, КП и т.п.) с прямым или угловым патрубком и различными вариантами гаек для экранированных/неэкранированных кабелей.

• Присоединение проводников обычно — пайка; возможны варианты под заделку кабеля с уплотнением.

Надёжность и стандарты

• Соединители серии 2РТТ проектируются по ТУ с указанием стойкости к климатическим и механическим нагрузкам, в ряде исполнений есть соответствие сертификатам (встречаются паспортные данные и сертификация производителей).

Пример практического применения (иллюстрация)

• В приборной панели конт��ольно-измерительной аппаратуры: группа сигналов и питание подаётся через один блочный разъём 2РТТ60БУЭ45Ш36В, что упрощает монтаж и обслуживания при частых соединениях/разъединениях.
