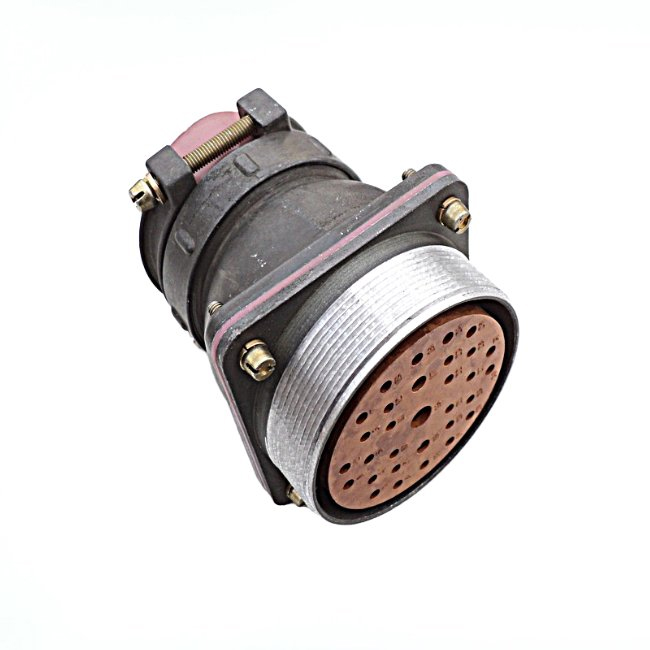

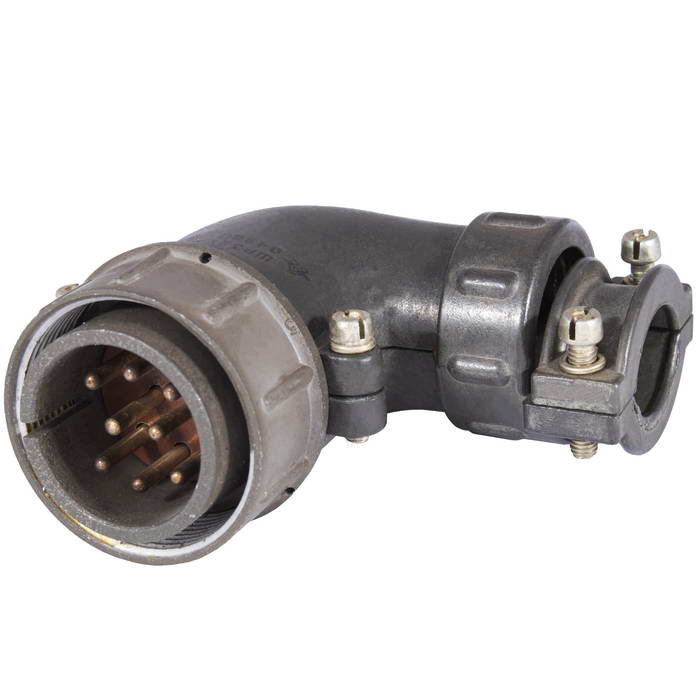

2РТТ60БПЭ31Ш35В э

2РТТ60БПЭ31Ш35В — это блочный прямой вилочный соединитель серии 2РТТ на 31 контакт, рассчитанный на экранированный кабель и всеклиматическое исполнение. Он относится к негерметичным цилиндрическим соединителям, которые применяют там, где нужна устойчивая работа при вибрации и в широком диапазоне условий.

Что означает обозначение

• 2РТТ — тип соединителя.

• 60 — условный размер корпуса.

• Б — блочный корпус.

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 31 — количество контактов.

• Ш — вилка.

• 35 — сочетание контактов: 14 контактов Ø1,5 мм, 14 контактов Ø2,5 мм, 2 контакта Ø3,5 мм и 1 контакт Ø5,5 мм.

• В — всеклиматическое исполнение.

Основные характеристики

• Сопротивление контакта: до 2,5 мОм для Ø1,5 мм, 1 мОм для Ø2,5 мм, 0,75 мОм для Ø3,5 мм, 0,3 мОм для Ø5,5 мм.

• Максимальная токовая нагрузка на одиночный контакт: 20 А, 35 А, 40 А и 80 А соответственно диаметру контакта.

• Максимальная токовая нагрузка общая: 552 А.

• Сопротивление изоляции: не менее 5000 МОм.

• Амплитудное значение напряжения цепи: 850 В.

• Частота рабочих воздействий: до 3 МГц по части каталогов серии.

Механические и климатические данные

Соединитель рассчитан на 500 циклов сочленения-расчленения и минимальную наработку 1000 часов.
Диапазон рабочей температуры обычно указан от -60 до +100 °C.
Также для серии приводятся повышенная вибростойкость, ударная прочность и пониженное атмосферное давление как допустимые условия эксплуатации.

Практически о применении

Такой разъём используют в промышленной аппаратуре, где важны надёжное многоконтактное соединение, работа с экранированным кабелем и стойкость к механическим воздействиям.
По конструкции это не герметичный, но прочный соединитель, поэтому его обычно ставят в оборудовании, где нет жёсткого требования к полной влагозащите, но есть требование к надёжности контакта.

Что важно при подборе

Если вы подбираете ответную часть, нужно сверять не только число контактов, но и именно сочетание контактов по диаметрам, потому что индекс 35 задаёт конкретную комбинацию силовых и сигнальных контактов.
Для монтажа также важно, что буква Э означает исполнение под экранированный кабель, то есть конструкция патрубка и гайки рассчитана на такую разделку.
