2РТТ60Б47Г37В

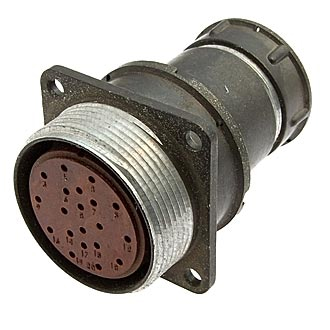

2РТТ60Б47Г37В — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ, рассчитанная на работу в цепях постоянного и переменного тока до 3 МГц. Это пылебрызгозащищённый, нерегерметичный разъём с резьбовым сочленением, одношпоночной поляризацией и пайкой как способом электрического монтажа.

Что означает обозначение

• 2РТТ — серия соединителей.

• 60 — условный размер корпуса.

• Б — блочная, то есть приборная часть.

• 47 — количество контактов.

• 37 — сочетание контактов: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.

• В — всеклиматическое исполнение.

Основные параметры

• Напряжение: до 850 В.

• Ток на контакт: до 20 А для контактов 1,5 мм и до 35 А для контактов 2,5 мм.

• Сопротивление контактов: не более 2,5 мОм и 1,0 мОм соответственно.

• Сопротивление изоляции: не менее 1000–5000 МОм, в зависимости от источника.

• Рабочая температура: от -60 до +100 °C.

Конструкция

Корпус обычно выполнен из алюминиевого сплава с оксидированием, изолятор — карболитовый, контакты — латунные с серебряным покрытием. Габариты корпуса указываются как 68 × 68 × 42 мм, масса изделия около 213 г.

Применение и совместимость

Соединитель применяют для внутреннего монтажа в промышленной аппаратуре, где нужна надёжная многоконтактная коммутация. Он взаимосочленяем с кабельными вилками 2РТ-А и ШР, а также относится к классу соединителей общего назначения для приборных и кабельных узлов.
