2РТТ55Б6Г30В

Цена: ПОД ЗАКАЗ

В наличии: 22 шт.

Технические характеристики

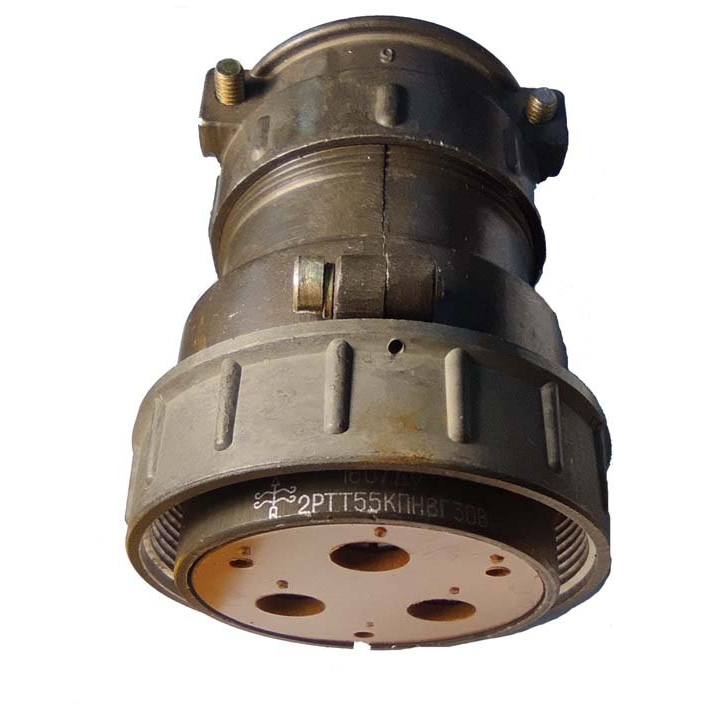

2РТТ55Б6Г30В

Коротко: 2РТТ55Б6Г30В — это цилиндрический блочный приборный разъём серии 2РТТ (условный размер 55), блочного типа (Б), со шести контактами в части «розетка» и комбинированным сочетанием контактов 30 (три контакта Ø 2,5 мм и три контакта Ø 9 мм); исполнение — всеклиматическое, с резиновыми втулками/шайбами в патрубке.

Назначение и совместимость

Предназначен для электрических цепей постоянного и переменного тока низкой и средней частоты (до нескольких МГц) в приборных и блоковых соединениях.
Соединители 2РТТ по ТУ взаимосовместимы с разъёмами ШР и 2РТ-А (согласно междокументации).

Конструкция и обозначение

2РТТ — тип цилиндрического разъёма; 55 — условный размер корпуса; Б — блочное исполнение корпуса; 6 — количество контактов; Г — розетка (штепсельная часть — «гнездо»); 30 — код сочетания контактов (3×2,5 мм и 3×9 мм); В — всеклиматическое исполнение; наличие резиновых втулок/шайб отмечено в маркировке.

Электрические характеристики

Контакты: 6 шт. (3 шт Ø2,5 мм; 3 шт Ø9 мм).
Контактное сопротивление: примерно 1 мОм для Ø2,5 мм и 0,15 мОм для Ø9 мм (не более).
Токовая нагрузка: до ~35 А для малых контактов (Ø2,5 мм) и до ~200 А для крупных контактов (Ø9 мм); суммарная допустимая токовая нагрузка — порядка 475 А (характерное табличное значение для корпуса 55 с таким сочетанием контактов).
Амплитудное значение напряжения цепи: порядка 850 В; сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Механические и климатические параметры

Номинальная межсъемная цикличность: порядка 500 соединений/разъединений и минимальная наработка около 1000 часов.
Устойчивость к вибрации и удару: выдерживает значительные синусоидальные вибрации (1–5000 Гц, до 30 g) и одиночные удары до 1000 g; рабочая температура от примерно −60°C до +100°C; рассчитан на пониженное давление и пылебрызгозащищённость в зависимости от исполнения.

Материалы и защита

Контакты покрыты серебром (или выполнены из серебросодержащего сплава) для хорошей контактной проводимости и коррозионной стойкости.
Корпус и патрубок — металлические/композитные в зависимости от модификации (в блочном исполнении — для крепления в панелях или блоках); патрубок комплектуется резиновыми втулками/шайбами для уплотнения кабеля.

Примеры применения

Подключение блоков и приборов в промышленной электронике, станциях управления, силовой коммутации в шкафах, где требуется сочетание силовых и сигнальных контактов в одном корпусе.
Применим в климатически жёстких условиях в сериях с буквой В (всеклиматическое).

Документация и поиск спецификаций

Есть отдельные ТУ/серии 2РТТ с подробными таблицами сочетаний контактов, размеров и монтажных чертежей — рекомендуется смотреть ТУ и паспорт на серию 2РТТ для точных размеров и чертежей посадочных мест.

Иллюстрация (пример)

Типичное сочетание 30: три малых контакта (сигнальные) и три больших (силовые) в одном круговом расположении, что удобно для комбинированных кабельных выводов в приборных панелях.

Хотите, могу прислать: 1) таблицу размеров контактов и их точные токовые/габаритные параметры из ТУ; 2) монтажный чертёж корпуса 55 и посадочное отверстие для панели.

Описание

2РТТ55Б6Г30В

2РТТ55Б6Г30В: особенности и применение герметичного разъёма

Разъём 2РТТ55Б6Г30В относится к серии круглых электрических соединителей, рассчитанных на надёжную работу в составе промышленного, транспортного и специального оборудования. Такие разъёмы применяются там, где необходимо обеспечить устойчивую передачу сигналов и питания при вибрации, механических нагрузках, воздействии пыли, влаги и перепадов температур.

Назначение 2РТТ55Б6Г30В

Маркировка 2РТТ55Б6Г30В указывает на конкретное исполнение соединителя в линейке 2РТТ. Круглая конструкция корпуса обеспечивает удобное сопряжение частей разъёма и помогает сохранить точность расположения контактов. Изделие предназначено для формирования разъёмных электрических соединений между отдельными блоками, кабельными жгутами, панелями управления и аппаратурой.

Разъёмы данного типа востребованы в системах, где важны:

стабильность электрического контакта;
защищённость соединения от внешних факторов;
стойкость к вибрации и ударам;
удобство монтажа и технического обслуживания;
возможность многократного соединения и разъединения;
компактное размещение большого числа цепей в одном узле.

Конструктивные особенности

2РТТ55Б6Г30В выполнен в формате круглого многоконтактного соединителя. Такая компоновка позволяет рационально разместить контакты внутри корпуса, снизить риск ошибочного подключения и обеспечить механическую фиксацию соединяемых частей.

Конструкция обычно включает корпус, контактную вставку, элементы фиксации, уплотняющие компоненты и присоединительную часть для монтажа в оборудование либо на кабель. Герметизированное исполнение особенно важно для эксплуатации в условиях повышенной влажности, запылённости или вероятного попадания технических жидкостей.

Буквенно-цифровая маркировка необходима для точного подбора совместимой ответной части, определения компоновки контактов, типа монтажа и конструктивного исполнения. При проектировании электрической системы следует сверять обозначение разъёма с конструкторской документацией на конкретное оборудование.

Где применяется разъём

Разъём 2РТТ55Б6Г30В может использоваться в различных областях, связанных с эксплуатацией электротехнических и электронных систем в сложных условиях:

промышленная автоматика и станочное оборудование;
системы управления и измерения;
подвижной транспорт и специальная техника;
энергетическое оборудование;
приборостроение;
телекоммуникационные комплексы;
авиационные, морские и наземные технические системы;
кабельные сети машин, установок и модулей.

Круглые герметичные разъёмы особенно актуальны для оборудования, которое работает на открытом воздухе, в производственных помещениях с высокой запылённостью или в условиях регулярных вибрационных воздействий.

Преимущества использования

Главное преимущество 2РТТ55Б6Г30В — сочетание компактности, прочности и функциональности. Один разъёмный узел способен объединять несколько электрических цепей, упрощая прокладку кабелей, сборку оборудования и последующее обслуживание.

К ключевым достоинствам относятся:

надёжная фиксация соединения;
упорядоченное подключение контактов;
механическая прочность корпуса;
возможность применения в составе защищённых кабельных систем;
удобная идентификация по маркировке;
снижение риска случайного разъединения при эксплуатации;
пригодность для работы в ответственных электрических цепях.

На что обратить внимание при подборе

Перед установкой разъёма 2РТТ55Б6Г30В необходимо убедиться в соответствии его характеристик проектным требованиям. Важно проверить тип ответной части, расположение и количество контактов, способ монтажа, допустимые электрические нагрузки, сечение подключаемого кабеля и требования к герметичности соединения.

Также следует учитывать условия эксплуатации: диапазон температур, наличие вибрации, влажности, пыли, агрессивных сред и механических нагрузок. Корректный монтаж, соблюдение распайки и использование совместимых компонентов помогают сохранить стабильность электрического соединения на протяжении всего срока службы оборудования.

2РТТ55Б6Г30В представляет собой практичное решение для создания прочных и защищённых разъёмных соединений. Благодаря круглой конструкции, устойчивости к внешним воздействиям и возможности применения в многоконтактных системах он подходит для широкого спектра промышленных и технических задач.
