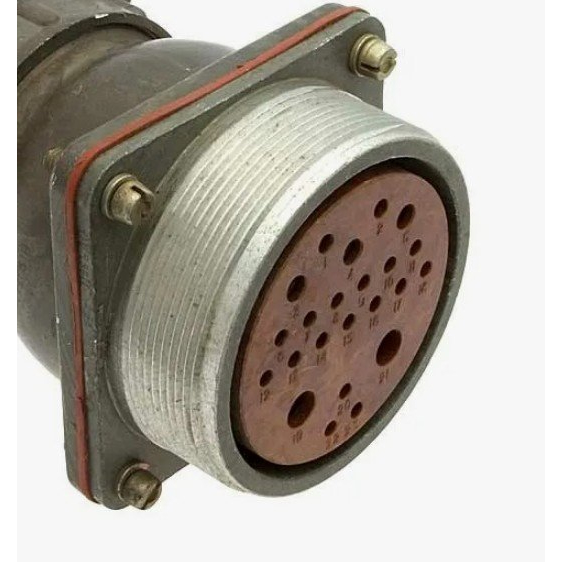

2РТТ55Б31Г33В э

Коротко: 2РТТ55Б31Г33В — это приборная (блочная) розетка из серии цилиндрических низкочастотных разъёмов 2РТТ, корпус условного размера 55, с 31 контактами в комплектации «33», всеклиматическое исполнение; предназначена для работы в низкочастотных электрических цепях постоянного и переменного тока (до ~3 МГц) и обеспечивает надёжное многократное сочленение в тяжёлых механических и климатических условиях.

Основные обозначения и расшифровка

• 2РТТ — семейство цилиндрических низкочастотных соединителей (с резьбовым сочленением).

• 55 — условный размер корпуса (диаметр/серия корпуса).

• Б — блочная (приборная) часть — розетка для монтажа в панель/корпус.

• 31 — общее число контактов в изделии.

• Г33 — код сочетания контактов (в конфигурации 33: 14 контактов Ø 1,5 мм, 14 контактов Ø 2,5 мм и 3 контакта Ø 3,5 мм).

• В — всеклиматическое исполнение (работа в широком диапазоне температур и климатических условий).

Электро‑ и меххарактеристики (типичные значения)

• Количество и диаметр контактов: 31 шт — 14×Ø1,5 мм, 14×Ø2,5 мм, 3×Ø3,5 мм.

• Контактное сопротивление (не более): около 2,5 мОм для Ø1,5 мм, 1 мОм для Ø2,5 мм, 0,75 мОм для Ø3,5 мм.

• Токовая нагрузка на один контакт: примерно 20 А (Ø1,5), 35 А (Ø2,5), 40 А (Ø3,5).

• Максимальное рабочее напряжение: до 700–850 В в зависимости от ТУ/исполнения; номинальная частота работы — до ~3 МГц.

• Сопротивление изоляции: от сотен до тысяч МОм (в разных источниках указывается 1000 МОм или 5000 МОм для нормальных климатических условий).

• Число сочленений/расчленений: не менее 500 циклов; минимальная наработка — порядка 1000 часов.

Климатические и прочностные параметры

• Температурный диапазон эксплуатации: примерно от −60 °C до +100 °C (в отдельных спецификациях — до +180 °C при сменах температур).

• Устойчивость к вибрации и ударам: рассчитаны на высокие ускорения (вплоть до сотен g и единиц тысячи g для одиночных ударов), выдерживают синусоидальную вибрацию в широком частотном диапазоне.

• Атмосферное пониженное давление: допускается работа при очень низком давлении (применения — авиация/космос/высокогорье в зависимости от ТУ).

Конструкция и монтаж

• Розетка блочная (приборная) без патрубка — провода обычно присоединяются пайкой (есть исполнение с патрубком/гайкой для кабеля).

• Контакты покрыты серебром (контактное покрытие — Ag) для надёжного контакта и коррозионной стойкости.

• Поляризация корпуса одношпоночная, резьбовая фиксация сочленённого положения.

Соответствия и совместимость

• Разъёмы 2РТТ по ТУ взаимосочленяемы с некоторыми сериями ШР и 2РТ-А по соответствующим ТУ (совместимость по механике и контактным группам уточнять по конкретным ТУ/сериям).

• Могут быть доступны варианты по ТУ и сертификаты соответствия у конкретных производителей (см. документы производителя/поставщика для подтверждения параметров и сроков службы).

Пример применения (иллюстрация)

• Используется в приборных панелях, системах связи и управления, промышленной и военной аппаратуре, где требуется многоконтактное соединение с высокой надёжностью в жёстких механических и климатических условиях.
