2РТТ48КПЭ26Ш29В

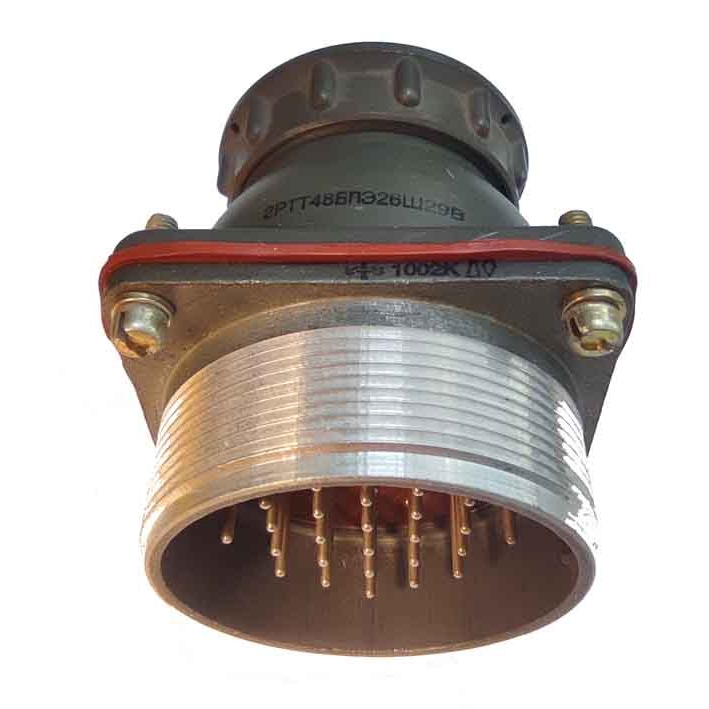

Коротко: 2РТТ48КПЭ26Ш29В — это кабельная вилка цилиндрического многоконтактного соединителя серии 2РТТ, размер корпуса 48, с 26 контактами, исполнение для экранированного кабеля и пайки проводов.

Описание и назначение

• Соединители 2РТТ — низкочастотные цилиндрические пыле- и брызгозащищённые разъёмы, применяемые для объемного монтажа и работы в электрических цепях до нескольких мегагерц; 2РТТ48КПЭ26Ш29В — именно вилка (кабельная часть) с прямым патрубком для экранированного кабеля.

Ключевые технические параметры

• Размер корпуса: 48, число контактов: 26, способ присоединения проводов — пайка.

• Номинальная частота (верхняя граница применения): до 3 МГц; рабочее напряжение — в типовых паспортах для серии указывают до 700…850 В в зависимости от исполнения и источника.

• Сопротивление изоляции в нормальных климатических условиях обычно не менее 1000 МОм; минимальная наработка (ресурс) — не менее 1000 часов; число сочленений — не менее 500 циклов.

Эксплуатационные и механические характеристики

• Рабочая температура у подобных исполнений: примерно от −60 до +100 °C, выдерживают значительные вибрационные и ударные нагрузки (приводятся большие значения ускорений для вибрации и ударов).

• Конструктивно предусмотрена поляризация изолятора и герметичность корпуса для защиты от пыли/брызг в соответствии с техническими условиями.

Материалы и монтаж

• Корпус — кабельный прямой патрубок с гайкой для экранированного кабеля; контакты — типично медные с покрытием (в документации указывают конкретное покрытие по исполнению). Монтаж контактов — пайка.

Стандарты и документы

• Для конкретных исполнений указываются ТУ производителя и наличие сертификата соответствия (ЕАЭС/сертификаты), номера и детали — в сопроводительной документации поставщика.

Пример применения

• Применяется в промышленной аппаратуре, системах связи и измерений с низкой и средней частотой сигналов, где требуется надежное виброустойчивое и экранированное подключение кабеля с 26 проводниками.
