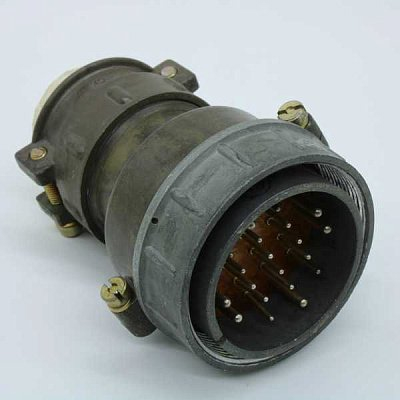

2РТТ48КПЭ20Ш28В

2РТТ48КПЭ20Ш28В — это цилиндрический низкочастотный кабельный штекерный соединитель серии 2РТТ с резьбовой фиксацией, предназначенный для работы в цепях постоянного, переменного и импульсного тока. Он выполнен под монтаж на кабель, имеет 20 контактов, прямой патрубок и гайку для экранированного кабеля.

Что означает маркировка

• 2РТТ — серия цилиндрических соединителей.

• 48 — условный размер корпуса.

• КПЭ — исполнение кабельной вилки с элементами для экранированного кабеля.

• 20 — число контактов.

• Ш28 — сочетание контактов / типоразмер контактной группы.

• В — исполнение вилки.

Основные характеристики

По доступным описаниям, для этого разъёма указаны такие параметры: серия 2РТТ, корпус 48, тип — вилка, соединение резьбовое, монтаж на кабель, 20 контактов, штырьковые контакты, прямой патрубок. Также он относится к низкочастотным цилиндрическим соединителям объемного монтажа и применяется в цепях постоянного и переменного тока, включая импульсные режимы.

Применение

Такой соединитель обычно используют в промышленной аппаратуре, приборах, блоках питания, системах управления и другой технике, где нужны надёжное разъёмное соединение и защита от случайного размыкания за счёт резьбовой фиксации. Для кабельного исполнения и экранированного кабеля он хорошо подходит там, где важны помехоустойчивость и механическая прочность соединения.

На что обратить внимание

При подборе важно проверять не только обозначение, но и:

• соответствие ответной части по серии и сочетанию контактов;

• тип контактов и распайку;

• исполнение под экран;

• климатическое и защитное исполнение по паспорту изделия.
