2РТТ48БПН26Ш29В

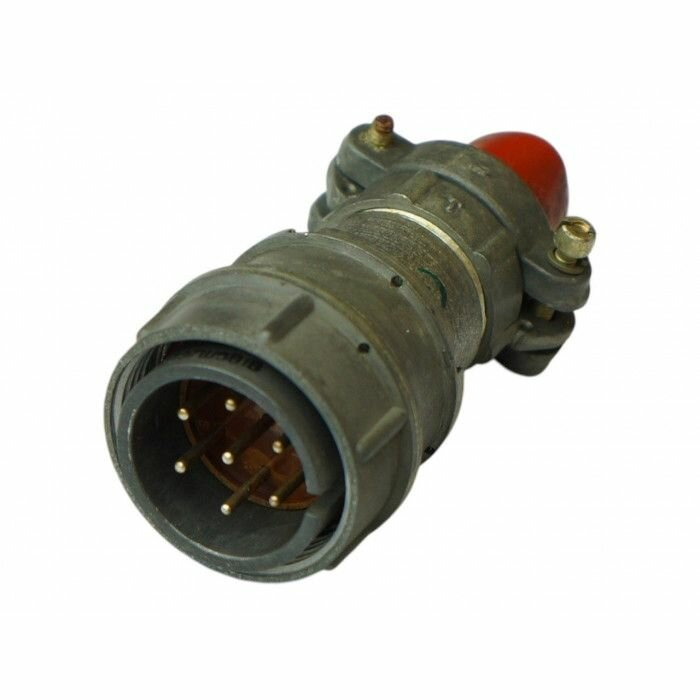

2РТТ48БПН26Ш29В — это отечественный цилиндрический низкочастотный соединитель серии 2РТТ, в данном исполнении: блочный, с прямым патрубком, с гайкой под неэкранированный кабель, на 26 контактов, с вилочной частью и всеклиматическим исполнением.

Что означает обозначение

• 2РТТ — тип соединителя.

• 48 — условный размер корпуса.

• Б — блочный корпус.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 26 — количество контактов.

• Ш — вилка.

• 29 — сочетание контактов, для этого варианта это 26 контактов диаметром 1,5 мм.

• В — всеклиматическое исполнение.

Основные параметры

• Рабочее напряжение: до 850 В (амплитудное значение цепи).

• Максимальная токовая нагрузка на одиночный контакт: до 20 А для контакта Ø 1,5 мм.

• Сопротивление контакта: не более 2,5 мОм .

• Сопротивление изоляции: не менее 5000 МОм .

• Ресурс сочленений: 500 циклов.

• Минимальная наработка: 1000 часов .

Условия эксплуатации

Соединитель рассчитан на работу в цепях постоянного и переменного тока, выдерживает вибрацию, удары и пониженное атмосферное давление. Диапазон рабочих температур указан как от -60 до +100 °C .

Практический смысл

По конструкции это разъем для надежного промышленного соединения, когда важны устойчивость к вибрации и стабильные электрические параметры. Встречается в исполнениях производства Элекон и в поставках по ТУ серии 2РТТ.
