2РТТ48БПЭ26Ш29В головы

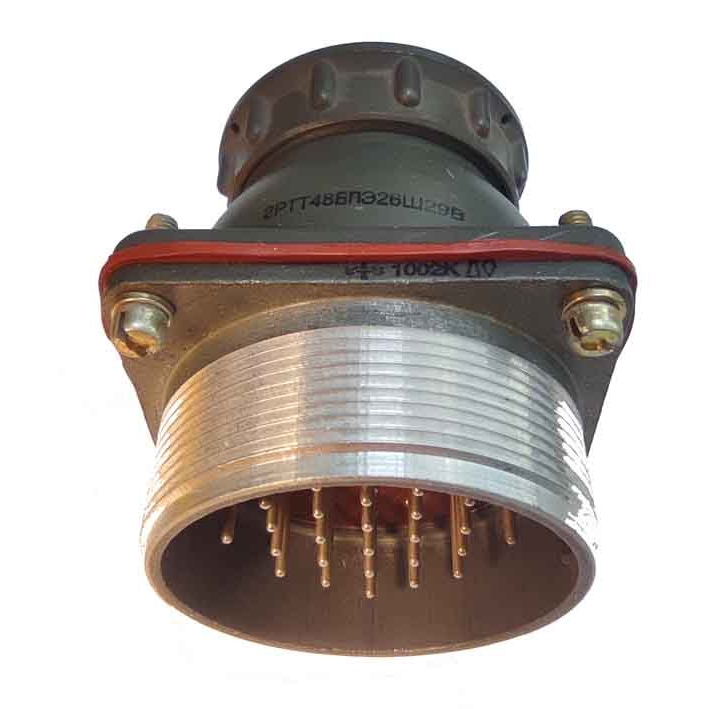

2РТТ48БПЭ26Ш29В — это многоконтактный цилиндрический низкочастотный разъём серии 2РТТ (вилка блочная приборная с прямым кабельным патрубком) на 26 контактов Ø1,5 мм, спроектированный для работы в цепях постоянного, переменного и импульсного тока при амплитудном напряжении до 850 В.

Назначение и совместимость

• Предназначен для соединения проводов и кабелей в составе аппаратов и блоков в различных отраслях промышленности; подходит для экранированных и неэкранированных кабелей.

• Взаимосочленяем с другими разъёмами серии 2РТ-А и с разъёмами типа ШР по соответствующим ТУ.

Конструкция и материалы

• Корпус — приборный (блочный), условный размер корпуса 48; корпус обычно из алюминиевого сплава или карболита в зависимости от исполнения, поверхность может быть оксидирована или иметь другое защитное покрытие.

• Контакты — латунные с серебряным покрытием (Ag) для улучшения контактных свойств и коррозионной стойкости.

• Поляризация корпуса — одношпоночная, сочленение — резьбовое (накидная гайка с резьбой M52×1,5 для типичных исполнений).

Электрические параметры

• Количество контактов: 26 (комбинация обозначается «26Ш29» — 26 штырьковых контактов с диаметром ø 1,5 мм).

• Максимальное рабочее (амплитудное) напряжение: до 850 В.

• Максимальный ток на контакт: до 20 А для контактов Ø1,5 мм; суммарная токовая нагрузка разъёма около 234 А (в зависимости от конкретной контактной схемы).

• Контактное сопротивление: порядка 2,5 мОм для контактов Ø1,5 мм.

Механические и климатические характеристики

• Ресурс сочленений: ~500 циклов «сочленение/расчленение» и минимальная наработка не менее 1000 часов в типовых спецификациях.

• Диапазон рабочих температур: примерно от −60 °C до +100 °C; всеклиматическое исполнение (класс «В») и высокая влажность эксплуатации допускаются в пределах ТУ.

• Вибрационная стойкость: синусоидальная вибрация 1–5000 Гц, ускорение до ~30 g; ударная стойкость — одиночные удары до ~1000 g, многократные до ~150 g (значения зависят от конкретного ТУ).

Монтаж и конструктивные размеры

• Тип монтажа: блочная (панельная) установка на корпус устройства; диаметр установочных отверстий и расстояния указаны в рабочих чертежах (например, шаг монтажа для корпуса 48).

• Габариты типичного исполнения: примерно 58×58×42 мм (длина×ширина×высота) для некоторых вариантов исполнения; точные размеры — по паспорту/чертежу производителя.

Особенности и эксплуатационные замечания

• Не является герметичным разъёмом (пылебрызгозащищённость зависит от исполнения), поэтому для особо влажных или герметичных применений выбирайте исполнение с уплотнительной втулкой или другую серию.

• Контакты извлекаемые у ряда вариантов — это облегчает ремонт и замену контактных вставок при обслуживании.

• Следует учитывать совместимость по ТУ при подборе кабельных/блочных пар (резьба, поляризация, тип контактов).

Пример применения

• Применяется в приборах и автоматике, силовой и сигнальной проводке блоков, в телекоммуникационном и транспортном оборудовании, где нужна высокая механическая надёжность и стойкость к вибрации.
