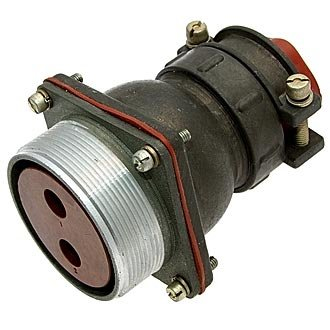

2РТТ48Б2Ш24В

2РТТ48Б2Ш24В — это блочный цилиндрический электрический соединитель серии 2РТТ, выполненный как вилка с 2 контактами, предназначенный для работы в цепях постоянного, переменного и импульсного тока. По маркировке он имеет корпус размера 48, сочетание контактов 24 и всеклиматическое исполнение «В».

Что означает обозначение

• 2РТТ — тип соединителя.

• 48 — условный размер корпуса.

• Б — блочный корпус.

• Ш — вилка.

• 2 — количество контактов.

• 24 — сочетание контактов, для этого исполнения это 2 контакта диаметром 9 мм.

• В — всеклиматическое исполнение.

Основные характеристики

• Количество контактов: 2, диаметр контакта 9 мм.

• Максимальная токовая нагрузка на один контакт: до 200 А.

• Суммарная токовая нагрузка: до 400 А.

• Напряжение: до 850 В по амплитудному значению.

• Материал контактов: серебро.

• Сопротивление контакта: не более 0,15 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

Конструктивные особенности

Соединитель относится к низкочастотным цилиндрическим разъемам с резьбовой фиксацией сочлененного положения и выполнен в негерметичном исполнении. Контакты рассчитаны на пайку, а корпус обычно металлический, с карболитовым изолятором.

Условия эксплуатации

Для этой модели заявлен широкий температурный диапазон: от −60 до +100 °C. Также указана стойкость к вибрациям, механическим ударам и пониженному атмосферному давлению, что делает изделие пригодным для жестких промышленных условий.

Где применяется

Такие соединители используют в промышленной аппаратуре, силовых цепях и электрических установках, где нужны большие токи, надежная фиксация и стойкость к внешним воздействиям. Если нужно, могу отдельно разобрать его цоколевку, ответную часть и аналоги .
