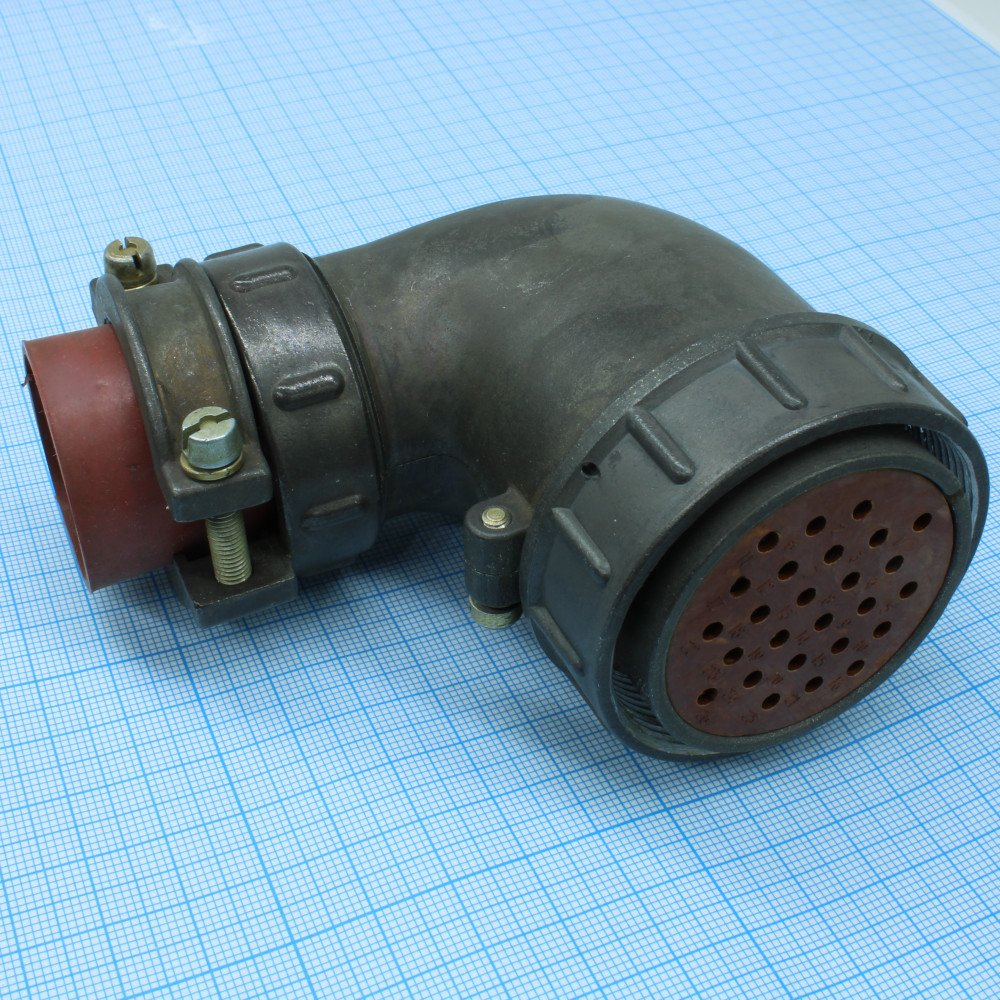

2РТТ48Б26Г29В

2РТТ48Б26Г29В — это пылевлагозащищённая цилиндрическая розетка серии 2РТТ, предназначенная для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В в зависимости от источника паспорта и исполнения.

Что означает обозначение

• 2РТТ — серия цилиндрических низкочастотных соединителей с резьбовой фиксацией и защитой от пыли и брызг.

• 48 — условный размер корпуса.

• Б — приборное исполнение, то есть розетка для монтажа на панель/блок.

• 26 — число контактов.

• Г29 — сочетание контактов/типоисполнение по контактной схеме.

• В — всеклиматическое исполнение.

Основные характеристики

• Тип: розетка, приборная.

• Количество контактов: 26.

• Способ присоединения проводов: пайка.

• Условный размер корпуса: 48.

• Диапазон рабочих частот: до 3 МГц.

• Рабочая температура: примерно от -60 до +100 °C.

• Срок сохраняемости: до 15–20 лет, в зависимости от паспорта/источника.

Эксплуатационные свойства

Соединитель рассчитан на тяжёлые условия: вибрации, многократные и одиночные ударные нагрузки, а также пониженное атмосферное давление.
Изолятор у таких соединителей обычно карболитовый, корпус металлический, а защита обеспечивается резьбовым сочленением и конструкцией уплотнения.
Для серии также указывают высокое сопротивление изоляции и ресурс по числу сочленений/расчленений не менее 500 циклов.

Где применяется

Такие розетки ставят в промышленной аппаратуре, блоках управления, приборах, силовых и сигнальных узлах, где нужна надёжная фиксация и стойкость к внешней среде.
