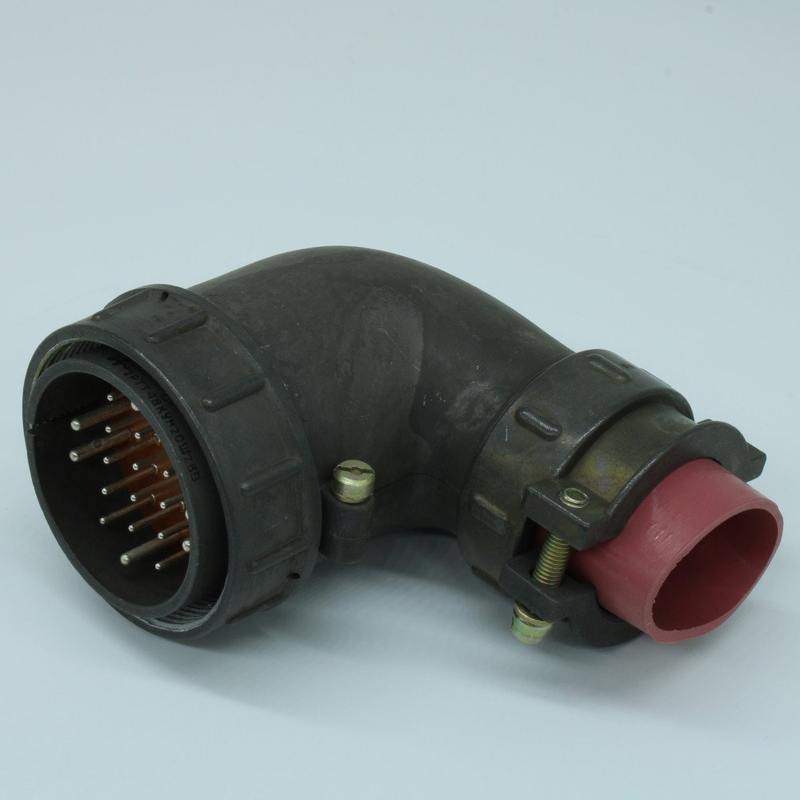

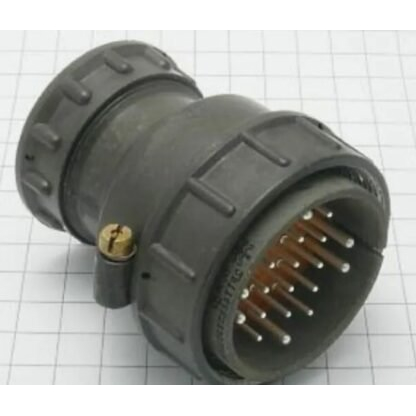

Разъем 2РТТ48КПЭ20Ш28В представляет собой кабельную вилку с цилиндрической формой, предназначенную для соединения электрических цепей. Этот разъем относится к категории теплостойких и пылебрызгозащищенных соединителей, что делает его подходящим для работы в различных условиях.

Основные характеристики

• Тип соединителя : 2РТТ
• Условный размер корпуса : 48
• Количество контактов : 20
• Сочетание контактов : 28
• Рабочее напряжение : до 850 В (амплитудное значение)
• Максимальная токовая нагрузка на контакт :
  • Для контактов диаметром 1,5 мм — до 20 А
  • Для контактов диаметром 2,5 мм — до 35 А
• Рабочая температура : от -60 °C до +100 °C
• Материал корпуса : металл
• Материал изолятора : карболит
• Покрытие контактов : серебро

Конструкция и применение

Разъем состоит из двух частей: вилки и розетки, которые могут использоваться как в приборном, так и в кабельном исполнении. вилки и розетки могут быть оснащены прямыми или угловыми патрубками. Соединение происходит с помощью резьбы, что обеспечивает надежную фиксацию.Этот разъем предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он широко применяется в электро- и радиоаппаратуре для соединения и разъединения проводов, кабелей и узлов.

Условия эксплуатации

Соединители 2РТТ48КПЭ20Ш28В разработаны для работы в различных климатических условиях. Они могут выдерживать вибрации в диапазоне частот от 1 до 5000 Гц и способны функционировать при повышенных и пониженных температурах окружающей среды. Разъемы также имеют высокое сопротивление изоляции, что делает их надежными в эксплуатации.В целом, разъем 2РТТ48КПЭ20Ш28В является универсальным решением для подключения электрических цепей в условиях, требующих устойчивости к внешним воздействиям.
