Назначение и общая характеристика

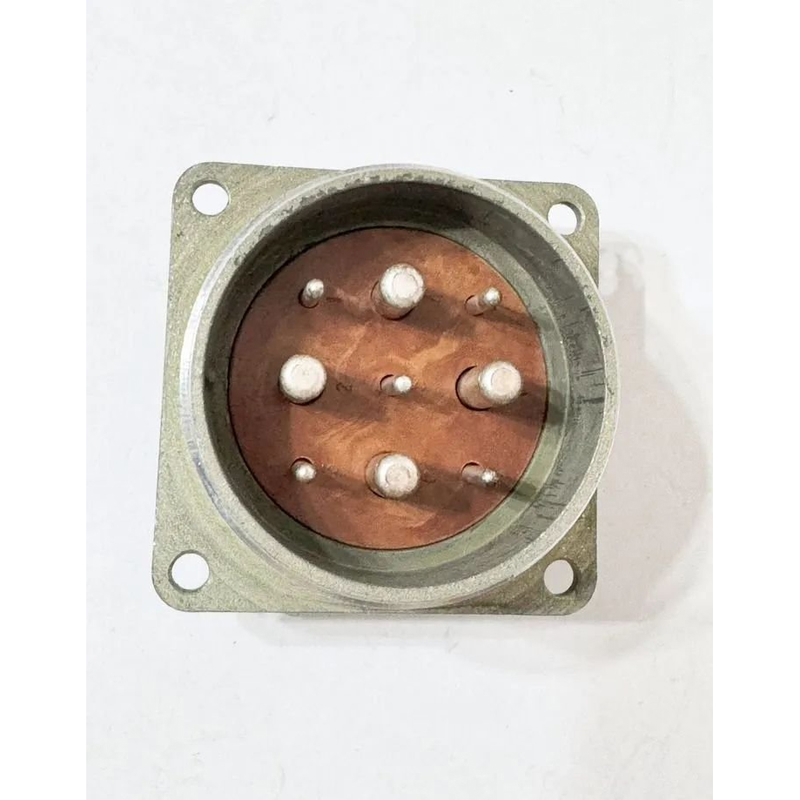

2РТТ48КУН9Ш27В — кабельная вилка, предназначенная для замены модели ШР48У9НГ7 ВИЛ К. Изделие относится к серии теплостойких пылебрызгозащищённых цилиндрических соединителей ручного соединения с внутренним объёмным монтажом. Артикул товара — 6679, категория — 2РТТ48.

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей постоянного и переменного тока с токовой нагрузкой до 200 А на контакт. Он рассчитан на общее применение в условиях повышенных температур и пыли, в том числе в аппаратуре с жёсткими климатическими требованиями.

Подтверждённые особенности и параметры

• Максимальное рабочее напряжение — 700 В, амплитудное значение — до 850 В.
• Максимальная рабочая частота — 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур — от минус 60 °C до плюс 180 °C.
• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц.
• Выдерживает пониженное давление до 1,3 × 10 Па по приведённым данным.
• Тип контактов — штыревой, число контактов — 9.
• Исполнение вилки — кабельное, неэкранированное.

Конструкция соединителя предусматривает ручное соединение и внутренний объёмный монтаж. Пылебрызгозащищённое исполнение и теплостойкие свойства серии определяют возможность применения изделия в условиях повышенной температуры и загрязнения среды.

Применение

Вилка используется для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Основное назначение — замена модели ШР48У9НГ7 ВИЛ К в составе существующих устройств и соединений. Изделие подходит для общего назначения в аппаратуре, к которой предъявляются требования по теплостойкости, защите от пыли и брызг, а также по устойчивости к вибрационным и климатическим воздействиям.

Благодаря токовой нагрузке до 200 А на контакт и рабочему напряжению до 700 В разъём может применяться в силовых и сигнальных цепях постоянного и переменного тока в пределах указанных параметров. Максимальная рабочая частота 3 МГц ограничивает область применения низкочастотными и силовыми цепями.

Расшифровка обозначения и нормативное соответствие

Обозначение 2РТТ48КУН9Ш27В расшифровывается следующим образом:

• 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
• 48 — условный размер корпуса.
• КУН — тип вилки: кабельная, неэкранированная.
• 9 — число контактов.
• Ш — штыревой контакт.
• 27 — диаметр установки в миллиметрах.
• В — вариант исполнения.

В предоставленных данных указано соответствие ТУ 364.120 или аналогичным стандартам, включая ГЕ0.364.120 ТУ. Сведения о производителе, комплектации, гарантии и стране производства в исходных данных не приведены, поэтому в описании они не указываются.
