Назначение товара

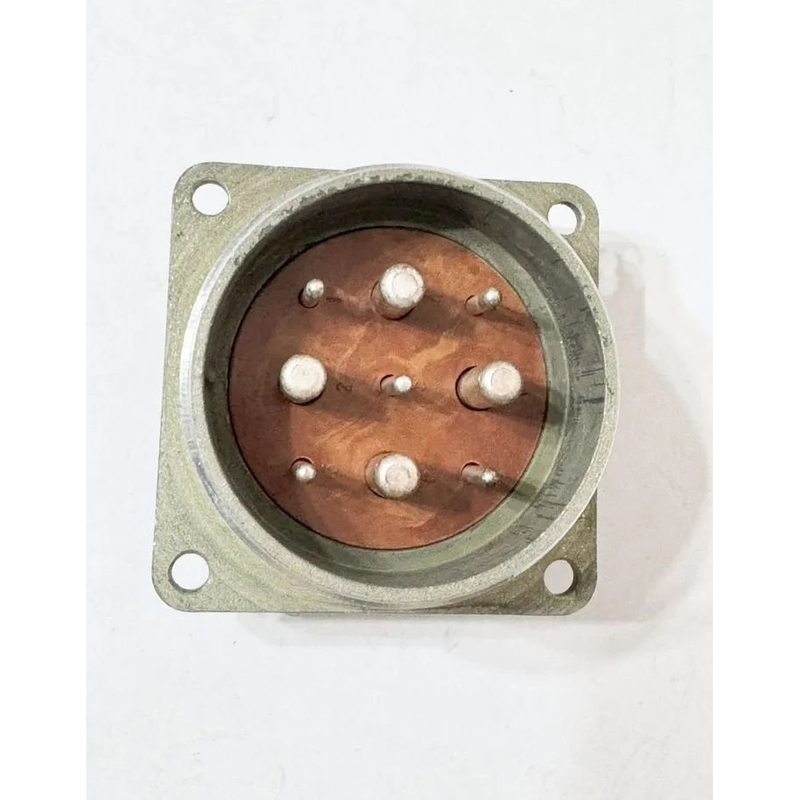

2РТТ48КУН9Ш27В — вилка кабельная, которая представлена как замена ШР48У9НГ7 ВИЛ К. Артикул изделия — 6678, категория — 2РТТ48. Изделие относится к серии теплостойких, пылебрызгозащищенных цилиндрических разъемов ручного соединения с внутренним объемным монтажом.

Основное назначение соединителя — работа в электрических цепях радиоэлектронной и радиотехнической аппаратуры, а также в цепях общего назначения. По данным описания, токовая нагрузка составляет до 200 А на контакт, рабочее напряжение — до 700 В, амплитудное значение — до 850 В.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РТТ48КУН9Ш27В содержит сведения о типе разъема, размере корпуса, исполнении вилки, числе контактов и присоединительных параметрах. Расшифровка обозначения приведена ниже.

• 2РТТ — тип разъема: теплостойкий, пылебрызгозащищенный, цилиндрический, нормальных габаритов.
• 48 — условный размер корпуса.
• КУН — кабельная вилка неэкранированная.
• 9 — число контактов.
• Ш — штыревой контакт.
• 27 — диаметр зажима 27 мм.
• В — вариант исполнения.

Таким образом, 2РТТ48КУН9Ш27В представляет собой неэкранированную кабельную вилку с девятью штыревыми контактами и диаметром зажима 27 мм. Конструкция рассчитана на ручное соединение и внутренний объемный монтаж.

Технические характеристики

В описании товара указаны следующие подтвержденные параметры:

• максимальное рабочее напряжение — до 850 В;
• рабочая частота — до 3 МГц;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• диапазон рабочих температур — от -60 до +180 °C;
• устойчивость к синусоидальной вибрации — в пределах 1–5000 Гц;
• токовая нагрузка — до 200 А на контакт;
• рабочее напряжение цепей — до 700 В при амплитудном значении до 850 В.

Изделие соответствует ТУ 364.120 или ГЕ0.364.120 ТУ. Производитель в предоставленных данных не указан.

Применение и условия эксплуатации

Вилка 2РТТ48КУН9Ш27В применяется в составе радиоэлектронной и радиотехнической аппаратуры, а также в электрических цепях общего назначения. Она может использоваться как замена ШР48У9НГ7 ВИЛ К в случаях, когда требуется кабельное подключение с девятью штыревыми контактами и диаметром зажима 27 мм.

Теплостойкое исполнение и диапазон рабочих температур от -60 до +180 °C определяют применение изделия в условиях повышенных температур. Пылебрызгозащищенное исполнение серии и устойчивость к синусоидальной вибрации в пределах 1–5000 Гц дополняют условия эксплуатации, указанные для данной серии разъемов.

Для подключения важно учитывать токовую нагрузку до 200 А на контакт и напряжение до 700 В с амплитудным значением до 850 В. Соединение выполняется вручную, монтаж — внутренний объемный.
