Назначение и область применения

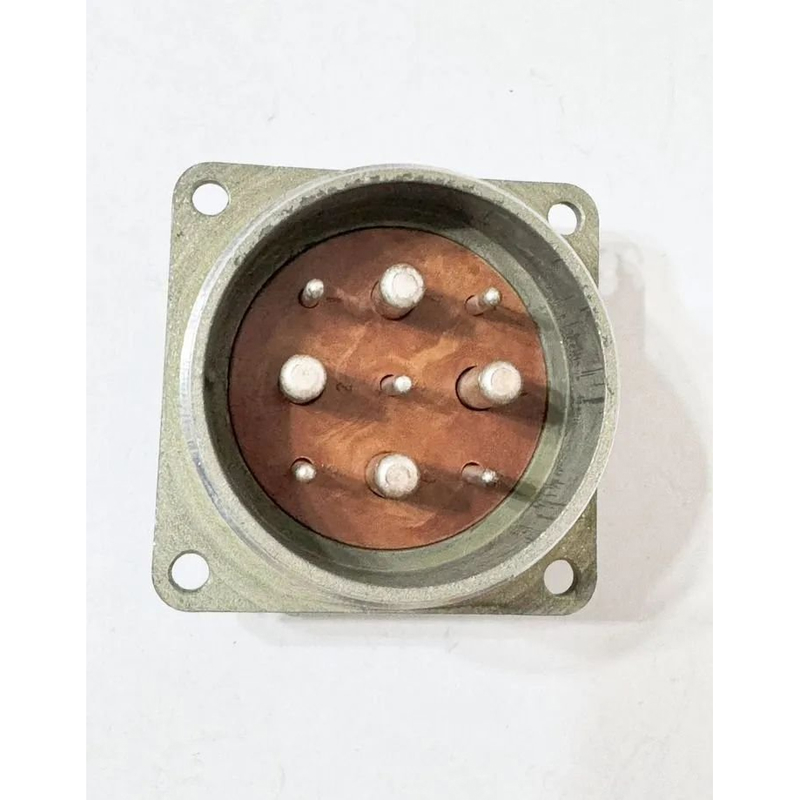

2РТТ48КУН9Ш27В Элекон «5» — цилиндрический низкочастотный соединитель производства АО «Завод Элекон», выполненный в виде кабельной вилки с прямым патрубком для неэкранированного кабеля. Изделие относится к серии 2РТТ с условным размером корпуса 48 и предназначено для электрических цепей постоянного и переменного тока частотой до 5000 Гц при напряжении до 850 В.

Соединитель применяется в ответственных соединениях промышленных и специальных систем, где требуется высокая механическая прочность, стабильный контакт и устойчивость к внешним воздействиям. Резьбовой метод сочленения и объёмный монтаж обеспечивают надёжную фиксацию в составе кабельных сборок.

Конструкция и электрические параметры

В корпусе из алюминиевого сплава А-22 размещена вставка из карболита. Соединитель имеет 9 контактов: 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм. Контакты выполнены с серебряным покрытием Ag. Рабочий ток достигает 35 A для мелких контактов и 100 A для крупных. Сопротивление контактов составляет не более 1 мОм, в описании также указано значение 0,3 мОм.

• Тип изделия: кабельная вилка с прямым патрубком.
• Серия и типоразмер: 2РТТ, условный размер корпуса 48.
• Количество контактов: 9, включая 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм.
• Покрытие контактов: серебро Ag.
• Корпус: алюминиевый сплав А-22; вставка: карболит.
• Сочленение: резьбовое; монтаж: объёмный.
• Цвет: тёмно-серый; масса: 260 г; габариты: около 59,5 на 92 мм.

Условия эксплуатации и надёжность

Изделие работает в диапазоне температур от минус 60 до плюс 100 °C при влажности до 98 процентов при температуре плюс 25 °C. Исполнение всеклиматическое, категория В. Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 м/с², звуковое давление 170 дБ, одиночные удары до 10000 м/с² и многократные удары до 1500 м/с².

Ресурс составляет 500 циклов сочленения, срок хранения — 15 лет, наработка при температуре плюс 80 °C — не менее 1000 часов. Вид приемки «5»-ВП, ПЗ по ТУ ГЕ0.364.120. Изделие соответствует военным стандартам и применяется в надёжных соединениях для промышленных и специальных систем.

Учётные данные

Артикул изделия — 50904. В карточке товара указаны приемка «5» и год 2015. Название товара — 2РТТ48КУН9Ш27В Элекон «5».
