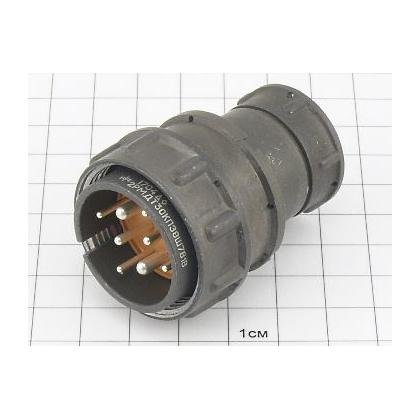

2РТТ48КУН9Г27В — это цилиндрический низкочастотный разъём серии 2РТТ, произведённый АО « завод Элекон» в 2015 году с видом приемки «5» (ВП, ПЗ по нормам ГЕ0.364.120 ТУ).

Характеристики

• Тип разъёма: Цилиндрический, низкочастотный
• Тип сочленения: Байонетный
• Тип корпуса: Кабельная вилка
• Количество контактов: 9
• Тип контактов: Гнездовые (female)
• Условный размер корпуса: 48
• Способ монтажа: На кабель, под пайку
• Покрытие корпуса: Никель
• Тип хвостовика: Прямой кабельный зажим
• Вид приёмки: «5» (ВП, ПЗ) — для аппаратуры повышенной надежности и качества, соответствует требованиям военно-промышленного комплекса
• Рабочее напряжение: до 700 В (амплитудное значение)
• Рабочий ток на контакт: От 1,5 А до 25 А (в зависимости от калибра контактов)
• Диапазон рабочих температур: От -60°C до +100°C (для общеклиматического исполнения)
• Устойчивость к внешним воздействующим факторам: Повышенная вибрация, многократные и одиночные удары, повышенная влажность до 98% при +35°C, соляной туман, пониженное (до 6,7 Па) и повышенное (до 294 кПа) атмосферное давление, воздействие плесневых грибов.
• Минимальное количество циклов сочленения-расчленения: 500
• Степень защиты: IP67 (в сочленённом состоянии)

Производитель

АО « завод Элекон» выпускает соединители общего назначения для электрических цепей.

Применение

Предназначен для радиоэлектронной и радиотехнической аппаратуры, работает в цепях постоянного и переменного тока (до 3 МГц).

• Авиационная и космическая техника
• Военная техника и вооружение
• Судостроение и морская техника
• Железнодорожный транспорт
• Промышленное оборудование
• Системы управления и автоматизации
• Измерительная и испытательная аппаратура
• Стационарные и переносные средства связи
