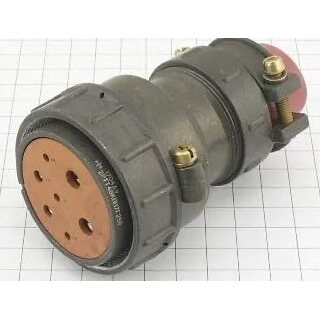

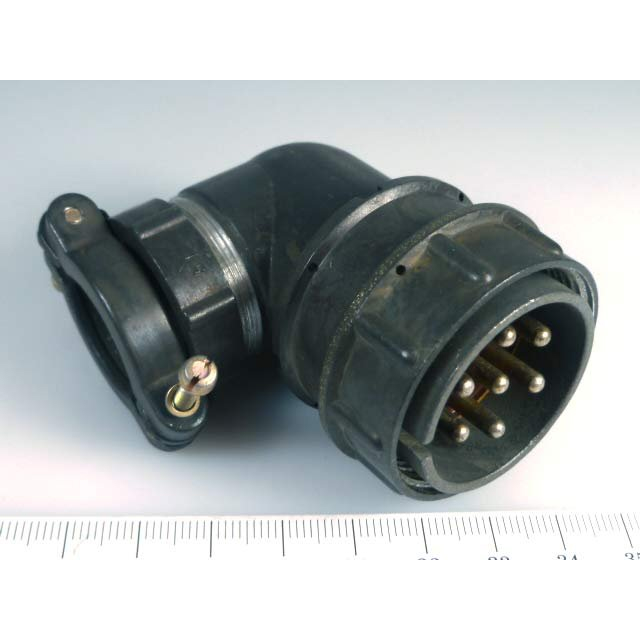

2РТТ48КУН7Ш25В 2015г «5» Элекон

Цена:

4300 ₽

В наличии: 90 шт.

Производитель: Элекон

Технические характеристики

2РТТ48КУН7Ш25В — это вилка кабельная из серии соединителей 2РТТ от российского производителя АО «Завод Элекон» (обозначение «Элекон “5”» обычно относится к конкретной серии/партии или типу продукции на складе).

Соединитель 2РТТ предназначен для теплостойкого, пылебрызгозащищенного соединения цепей с токовой нагрузкой на один контакт до 200 А и амплитудным напряжением до 850 В. 2РТТ48КУН7Ш25В — это кабельная вилка, то есть часть разъёма, которая крепится к кабелю и соединяется с соответствующей розеткой.

2РТТ — тип разъема: теплостойкий, пылебрызгозащищенный цилиндрический коннектор.
48 — условный размер корпуса из ряда стандартных габаритов (16, 20, …, 48 и т.д.).
КУН7Ш25В — код, указывающий тип контактов, их количество/диаметр и всеклиматическое исполнение.

В 2РТТ48КУН7Ш25В используется сочетание семи контактов:

3 контакта диаметром 1,5 мм,
2 контакта диаметром 3,5 мм,
2 контакта диаметром 5,5 мм.
Контакты выполняются с серебряным покрытием, обеспечивающим низкое сопротивление контакта (до нескольких мОм в зависимости от диаметра) и высокую надежность соединения. Максимальная токовая нагрузка на отдельные контакты — до 10 А (Ø 1,5 мм), 50 А (Ø 3,5 мм) и 100 А (Ø 5,5 мм), суммарно по всем контактам — до 330 А. Амплитудное значение напряжения в цепи — до 850 В.

Соединитель выполняется в всеклиматическом исполнении и предназначен для работы во внутреннем объемном монтаже, включая аппаратуру, эксплуатируемую в сложных условиях.
Рабочая температура среды — до +100 °C.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Разъём рассчитан на многократные сочленения‑расчленения: не менее 500 циклов, а также имеет гарантированную минимальную наработку порядка 1000 часов.

Конструкция 2РТТ48КУН7Ш25В обеспечивает работу при значительных механических воздействиях:

синусоидальная вибрация в диапазоне частот 1–5000 Гц с ускорением до 300 м/с² (около 30g);
одиночный механический удар с ускорением до 10 000 м/с² (около 1000g);
многократные удары с ускорением до 1500 м/с² (150g).

Если уточнишь, для чего именно планируется применение (например, военная техника, промышленное оборудование, авиация), можно более предметно описать, насколько 2РТТ48КУН7Ш25В подходит под вашу задачу.

Описание

Назначение

2РТТ48КУН7Ш25В — кабельная вилка из серии цилиндрических соединителей 2РТТ российского производства АО «Завод Элекон». Изделие предназначено для теплостойкого, пылебрызгозащищённого соединения электрических цепей с токовой нагрузкой на один контакт до 200 А и амплитудным напряжением до 850 В. Как кабельная часть разъёма вилка крепится на кабеле и сочленяется с ответной розеткой. Артикул товара — 50900, категория — 2РТТ48.

Конструкция и расшифровка обозначения

Обозначение соединителя построено по принятой для серии 2РТТ схеме, в которой каждая часть кода указывает на определённые конструктивные признаки:

2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый цилиндрический коннектор.
48 — условный размер корпуса из ряда стандартных габаритов (16, 20 и далее до 48).
КУН7Ш25В — код, указывающий тип контактов, их количество и диаметр, а также всеклиматическое исполнение.

В вилке 2РТТ48КУН7Ш25В используется сочетание семи контактов: три контакта диаметром 1,5 мм, два контакта диаметром 3,5 мм и два контакта диаметром 5,5 мм. Контакты выполняются с серебряным покрытием, которое обеспечивает низкое переходное сопротивление (до нескольких мОм в зависимости от диаметра) и высокую надёжность соединения.

Технические характеристики

Максимальная токовая нагрузка на контакт диаметром 1,5 мм — до 10 А.
Максимальная токовая нагрузка на контакт диаметром 3,5 мм — до 50 А.
Максимальная токовая нагрузка на контакт диаметром 5,5 мм — до 100 А.
Суммарная токовая нагрузка по всем контактам — до 330 А.
Амплитудное значение напряжения в цепи — до 850 В.
Рабочая температура окружающей среды — до +100 °C.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Количество циклов сочленения и расчленения — не менее 500.
Гарантированная минимальная наработка — порядка 1000 часов.

Устойчивость к механическим воздействиям

Конструкция вилки рассчитана на работу при значительных механических нагрузках:

синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (около 30g);
одиночный механический удар с ускорением до 10 000 м/с² (около 1000g);
многократные удары с ускорением до 1500 м/с² (150g).

Применение

Соединитель выполняется во всеклиматическом исполнении и предназначен для внутреннего объёмного монтажа, в том числе в аппаратуре, эксплуатируемой в сложных условиях. Сочетание теплостойкости, пылебрызгозащищённости и стойкости к вибрациям и ударам делает вилку пригодной для ответственных цепей, где требуется надёжное разъёмное соединение при повышенных температурах и механических нагрузках. Совместимость обеспечивается сочленением с ответной розеткой соответствующего типоразмера серии 2РТТ48.

Приёмка и год выпуска

Товар имеет приёмку «5». Год выпуска — 2015. Указанные сведения относятся к конкретной поставляемой позиции с артикулом 50900.
