Назначение

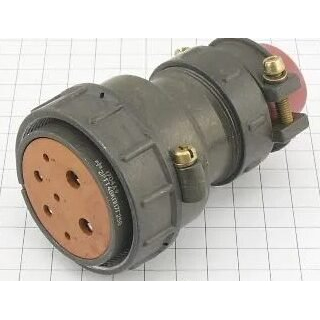

2РТТ48КУН7Г2В «5» — цилиндрический низкочастотный электрический разъём серии 2РТТ всеклиматического исполнения. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре, в цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В. В имеющемся описании амплитудное значение указано в диапазоне 700–850 В. Товар относится к категории 2РТТ48, артикул — 6667.

Конструктивно разъём состоит из кабельной части и блочной части, которые монтируются пайкой. Обозначение КУ соответствует кабельной части с прямым патрубком для неэкранированного кабеля. В обозначении также указано 7 контактов, а буква Г обозначает розетку. Изделие имеет резьбовое соединение и пылебрызгозащищённый металлический корпус.

В карточке товара указана приёмка «5». Это подтверждённая характеристика VirtueMart для данной позиции. Сведения о производителе в структурированном поле не указаны; в имеющемся описании приведены данные о заводе «ЭЛЕКОН» и соответствии ТУ ГЕ0.364.120ТУ.

Подтверждённые особенности и технические параметры

Разъём рассчитан на эксплуатацию в широком диапазоне внешних воздействий. Контакты имеют серебряное покрытие. Размер корпуса по имеющемуся описанию составляет 48 мм. Ниже перечислены основные параметры, указанные для данной модели.

Электрические и эксплуатационные характеристики

• Рабочая температура — от минус 60 °C до плюс 100 °C, кратковременно до плюс 180 °C.
• Вибрация — в диапазоне 1–1000 Гц при ускорении до 100 м/с², что соответствует 10g.
• Одиночные удары — до 10000 м/с², что соответствует 1000g.
• Многократные удары — до 1500 м/с², что соответствует 150g.
• Наработка — минимум 1000 часов.
• Количество соединений-расчленений — 500.
• Срок хранения — 15 лет.
• Сопротивление изоляции — не менее 1000 МОм.

Перечисленные значения относятся к подтверждённым данным имеющегося описания. Они характеризуют разъём как изделие для аппаратуры, работающей в жёстких климатических и механических условиях.

Применение

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей переменного и постоянного тока частотой до 3 МГц. Его используют там, где требуется цилиндрическое резьбовое соединение, пайка контактов и защищённый металлический корпус. Всеклиматическое исполнение и диапазон рабочих температур от минус 60 °C до плюс 100 °C допускают применение в составе оборудования, подвергающегося вибрациям и ударам в пределах указанных значений.

Модель подходит для кабельного монтажа с неэкранированным кабелем через прямой патрубок КУ и для соединения с блочной частью. Приёмка «5» указана в характеристиках товара и может учитываться при подборе позиции для аппаратуры с соответствующими требованиями к приёмке.
