Назначение

2РТТ48КУН7Г25В «Элекон» — цилиндрический низкочастотный кабельный разъём российского производства, входящий в серию 2РТТ. Он предназначен для соединения электрических цепей в радио- и электронной аппаратуре. Серия 2РТТ относится к низкочастотным цилиндрическим соединителям, рассчитанным на работу в цепях постоянного и переменного тока.

Модель относится к категории 2РТТ48, производитель — Элекон, артикул — 50899. По типу части исполнение «Г» означает розетку, а обозначение «КУН» указывает на кабельный корпус с угловым патрубком для неэкранированного кабеля.

Подтверждённые особенности

В конструкции предусмотрено 7 контактов. В имеющемся описании серии отмечено, что контакты могут иметь разные диаметры — например, 1,5 мм, 3,5 мм и 5,5 мм; для каждого диаметра указаны свои максимальные токовые нагрузки. Конкретное сочетание контактов зависит от исполнения соединителя.

Электрические параметры включают максимальное рабочее напряжение до 850 В амплитудного значения. Токовые нагрузки на одиночные контакты могут составлять от единиц до сотен ампер в зависимости от диаметра и исполнения; в описании приведён ориентир 10–200 А на контакт для отдельных вариантов серии. Эти значения относятся к разным исполнениям и не означают, что каждый контакт рассматриваемой модели одновременно рассчитан на максимальную величину.

Корпус изготавливается из алюминиевого сплава с оксидным или аналогичным покрытием, обеспечивающим коррозионную стойкость. Контакты обычно имеют серебряное или аналогичное покрытие, которое способствует низкому переходному сопротивлению — порядка единиц миллиом на отдельный контакт. Механическая фиксация выполнена резьбовым сочленением, что обеспечивает надёжное соединение и защиту от случайного разъединения.

Сведения карточки товара

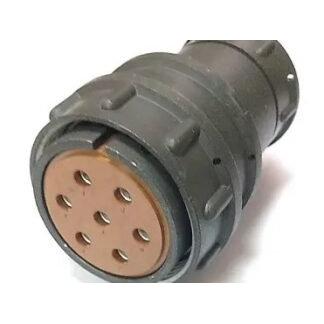

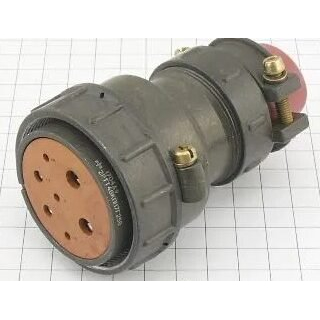

• Название: 2РТТ48КУН7Г25В Элекон «5».
• Артикул: 50899.
• Категория: 2РТТ48.
• Производитель: Элекон.
• Приёмка: «5».
• Год: 2015.
• Тип части: розетка, исполнение КУН — кабельный корпус с угловым патрубком для неэкранированного кабеля.
• Количество контактов: 7.

Применение

Соединитель применяется в радиоэлектронной аппаратуре, стационарных и переносных устройствах, где требуется надёжное силовое или слаботочное соединение при повышенных требованиях к вибрации и стабильности контакта. Резьбовое сочленение и кабельное исполнение делают его пригодным для монтажа в составе оборудования с неэкранированным кабелем.

Основные сценарии использования:

• коммутация электрических цепей в радио- и электронной аппаратуре;
• подключение кабельных линий в стационарных устройствах;
• соединение цепей в переносной аппаратуре;
• применение в условиях, где важны стабильность контакта и устойчивость к вибрационным нагрузкам.

При подборе необходимо учитывать фактическое исполнение контактов, их диаметры и допустимые токовые нагрузки, а также рабочее напряжение конкретной цепи. Для рассматриваемой модели в карточке указаны приёмка «5» и год 2015.
