Назначение и область применения

Соединитель 2РТТ48КУН2Ш24В производства ОАО «Завод Элекон» представляет собой цилиндрический низкочастотный электрический соединитель пылебрызгозащищённого исполнения. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Такое сочетание параметров позволяет применять изделие в составе ответственных электрических соединений, где требуется стабильная передача сигнала и питания.

По данным описания, соединитель используется в авиации, судостроении и промышленных системах — там, где к коммутационным элементам предъявляются повышенные требования по надёжности. Изделие относится к категории 2РТТ48 и выпускается в рамках серии, соответствующей стандартам 2РТТ. Артикул товара — 50898.

Конструктивные и электрические особенности

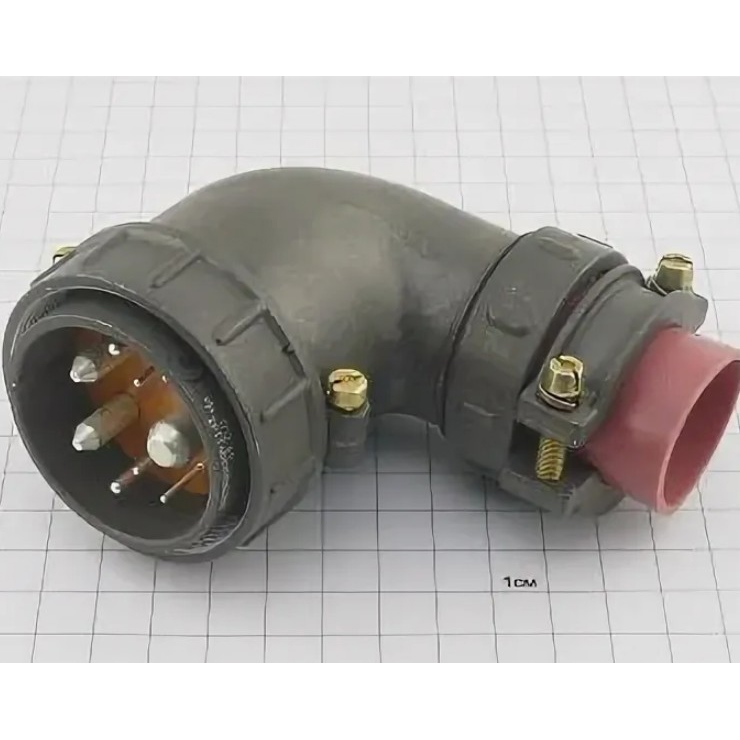

2РТТ48КУН2Ш24В является кабельной вилкой. В обозначении КУН отражена кабельная конструкция с угловым патрубком, неэкранированным монтажом и гайкой фиксации. Корпус имеет условный размер 48 мм, а общее количество контактов составляет 24, что соответствует индексу 2Ш24В. Материал контактов — серебро, сопротивление изоляции — не менее 5000 МОм.

Ключевые параметры изделия, указанные в описании:

• максимальная токовая нагрузка — до 400 А;
• рабочее амплитудное напряжение — до 850 В;
• частота переменного тока — до 3 МГц;
• количество контактов — 24;
• условный размер корпуса — 48 мм;
• материал контактов — серебро;
• сопротивление изоляции — не менее 5000 МОм.

Конструкция рассчитана на кабельное подключение с угловым патрубком и фиксацией гайкой. Пылебрызгозащищённое исполнение обеспечивает защиту от пыли и брызг, однако изделие относится к негерметичному типу. Это важно учитывать при выборе места установки и способа защиты соединителя в составе оборудования.

Надёжность и условия эксплуатации

Соединитель рассчитан на 500 циклов сочленения-расчленения. Минимальная наработка составляет 1000 часов. Изделие выдерживает синусоидальную вибрацию с частотой 1–5000 Гц при ускорении до 300 м/с², что соответствует 30 g. Эти характеристики подтверждают пригодность модели для эксплуатации в условиях повышенных механических нагрузок.

Всеклиматическое исполнение расширяет область применения соединителя. При этом для сохранения работоспособности важно соблюдать штатные условия монтажа, не нарушать целостность корпуса и контактов, а также учитывать негерметичность конструкции при воздействии влаги.

Приемка и учетные данные

В характеристиках товара указана приемка «5», год выпуска — 2015. Название модели — 2РТТ48КУН2Ш24В Элекон «5», артикул — 50898, производитель — ОАО «Завод Элекон». Изделие относится к категории 2РТТ48 и предназначено для надёжного соединения электрических цепей в сложных условиях эксплуатации.
