Назначение соединителя

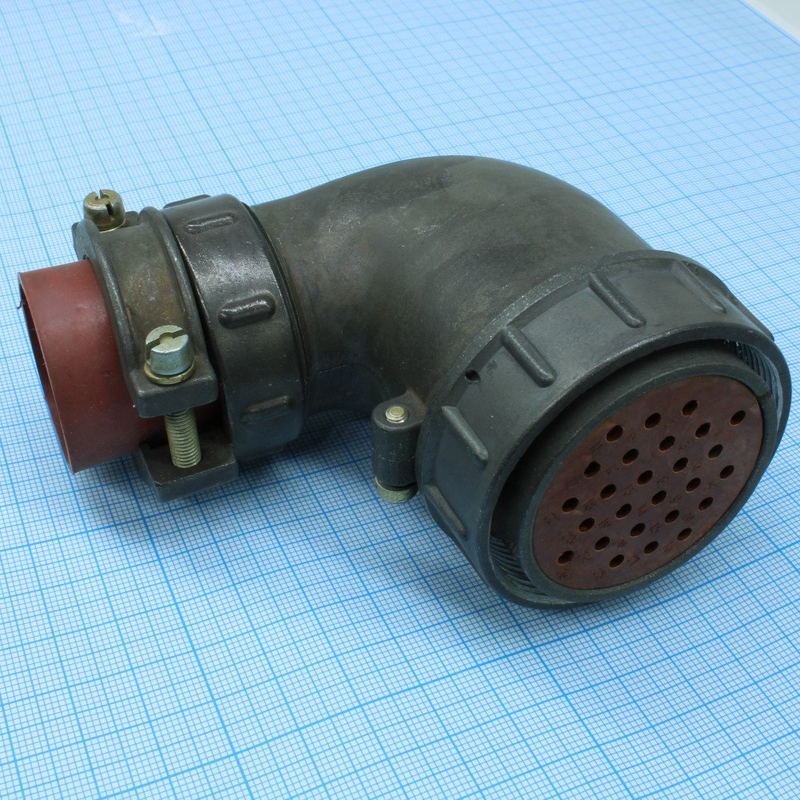

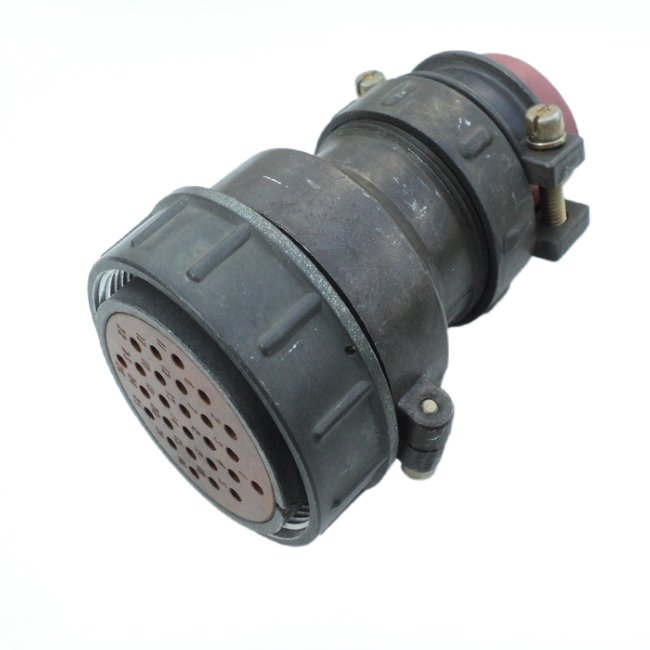

2РТТ48КУН26Ш29В — низкочастотный цилиндрический соединитель серии 2РТТ производства предприятия Элекон. Изделие предназначено для соединения и разъединения электрических цепей в аппаратуре, а также для коммутации цепей постоянного и переменного тока в составе ответственных узлов. По конструкции это промышленный круглый разъём, который обеспечивает стабильный электрический контакт и надёжную механическую фиксацию сочленённого положения.

Артикул позиции — 80120, категория — 2РТТ48, производитель — Элекон. Изделие относится к линейке 2РТТ и выпускается в специализированном исполнении под конкретную схему подключения, что подтверждается условным обозначением контактной конфигурации в маркировке.

Обозначение и особенности серии

В маркировке серии 2РТТ зашиты тип соединителя, условный размер корпуса, число контактов и вариант исполнения. Для этой серии доступны корпуса разных размеров, а диапазон по контактам широкий — от 1 до 47. Конкретное исполнение 2РТТ48КУН26Ш29В относится к варианту с условным размером корпуса 48 и контактной конфигурацией 26Ш29В.

Для серии 2РТТ характерны следующие подтверждённые особенности:

• резьбовая фиксация сочленённого положения;
• всеклиматическое исполнение;
• теплостойкость;
• пылебрызгозащищённость.

Соединители серии рассчитаны на работу в широком диапазоне климатических условий и выдерживают рабочую температуру примерно от минус 60 до плюс 100 градусов Цельсия. Для серии указывается рабочее напряжение до 700–850 вольт в зависимости от исполнения и рабочий ток на контакт до 200 ампер по серийным данным. Точные параметры конкретного исполнения зависят от буквенного суффикса и года выпуска.

Применение

Такие соединители устанавливают в промышленной, радиотехнической и специальной аппаратуре, где требуются надёжная фиксация, устойчивость к вибрации и стабильный электрический контакт. Это не бытовой разъём, а именно промышленный круглый соединитель для ответственных узлов, поэтому его применяют в составе оборудования, к которому предъявляются повышенные требования по надёжности и стойкости к внешним воздействиям.

Область применения охватывает коммутацию цепей постоянного и переменного тока в аппаратуре различного назначения, включая узлы, работающие в сложных климатических условиях. Всеклиматическое исполнение и пылебрызгозащищённость позволяют использовать изделие там, где обычные разъёмы не обеспечивают нужного уровня защиты.

Что важно проверить при подборе

Перед подбором аналога или ответной части стоит уточнить ряд параметров, от которых зависит совместимость и работоспособность соединения. К ним относятся:

1. число контактов и их расположение;
2. тип вилки или розетки и направление сочленения;
3. вариант монтажа;
4. климатическое исполнение и приёмка;
5. совместимость с ответной частью по серии и размеру корпуса.

Судя по обозначению, исполнение 2РТТ48КУН26Ш29В является вариантом с условным размером корпуса 48 и контактной конфигурацией 26Ш29В, то есть специализированным исполнением под конкретную схему подключения. В открытых карточках у продавцов по близким позициям серия и производитель подтверждаются, однако точные параметры часто зависят от буквенного суффикса и года выпуска, поэтому перед закупкой ответной части рекомендуется сверять маркировку и документацию на конкретную партию.
