Назначение и область применения

Соединитель 2РТТ48КУН26Ш29В относится к серии низкочастотных цилиндрических кабельных разъёмов 2РТТ и предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной, контрольно-измерительной и промышленной аппаратуры. Изделие рассчитано на работу при частоте до 3 МГц и напряжении до 850 В амплитудного значения, что позволяет применять его в силовых и сигнальных линиях средней мощности.

Благодаря пылебрызгозащитному исполнению разъём может использоваться в условиях повышенной запылённости, при попадании брызг и кратковременном воздействии влаги, а устойчивость к вибрационным и ударным нагрузкам делает его пригодным для монтажа на подвижных узлах, в бортовом оборудовании и на промышленных установках, работающих с механическими воздействиями.

Конструктивные особенности

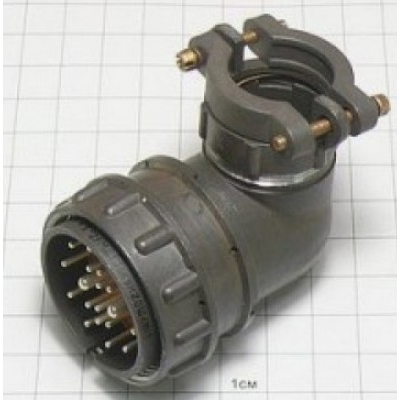

2РТТ48КУН26Ш29В представляет собой кабельную вилку с угловым патрубком и резьбовой гайкой для фиксации. Угловая компоновка корпуса упрощает подвод кабеля в ограниченных пространствах, а резьбовое соединение обеспечивает надёжное сочленение с ответной частью и предотвращает самопроизвольное расчленение при тряске и вибрации. Монтаж выполняется неэкранированным кабелем по схеме объёмного монтажа, что позволяет подключать многожильные кабельные сборки без применения дополнительных переходников.

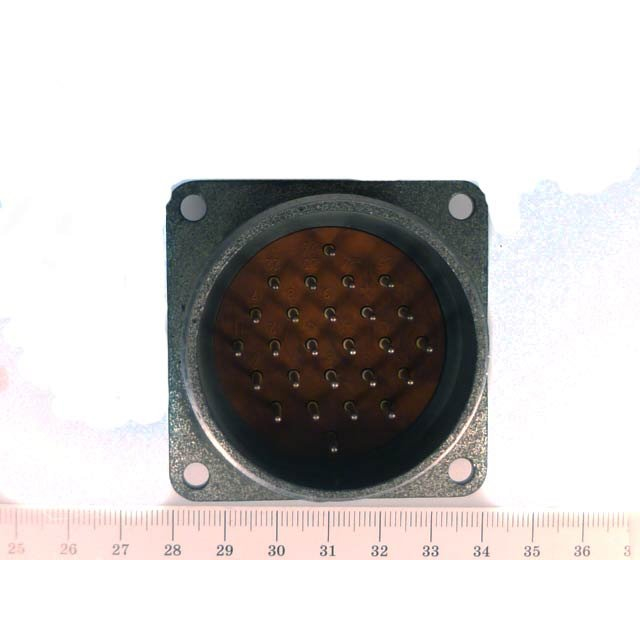

В исполнении 2РТТ48КУН26Ш29В предусмотрено 26 контактов диаметром около 1,5 мм. Такое количество контактных элементов обеспечивает многополюсное подключение и передачу большого числа сигналов или цепей питания через одно разъёмное соединение.

Электрические параметры

• Рабочий диапазон частот — до 3 МГц
• Максимальное напряжение — 850 В амплитудного значения
• Число контактов — 26
• Диаметр контактов — около 1,5 мм
• Сопротивление контактов — не более 2,5 мОм
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, для отдельных модификаций серии 2РТТ до 5000 МОм

Механические и эксплуатационные характеристики

Разъём рассчитан на многократные циклы сочленения и расчленения — не менее 500 циклов, что подтверждает его пригодность для оборудования, требующего периодического обслуживания, замены узлов или перекоммутации линий. Минимальная наработка изделия составляет порядка 1000 часов, что обеспечивает стабильную работу в течение длительного времени при соблюдении заявленных условий эксплуатации.

Изделие сохраняет работоспособность при синусоидальной вибрации в широком диапазоне частот и при значительных ускорениях, а также устойчиво к механическим ударам. Конструкция корпуса и резьбового соединения предотвращает ослабление контакта при вибрационных нагрузках, а пылебрызгозащитное исполнение снижает риск загрязнения контактных поверхностей в сложных производственных условиях.

Комплектация и применение

Данное исполнение предназначено для монтажа на кабель и не включает в себя ответную часть соединителя. В каталоге указано наличие 11 штук. Разъём применяется в электронных блоках, измерительных стендах, промышленных системах управления и другом оборудовании, где требуется многоконтактное разъёмное соединение с защитой от пыли и брызг, а также с устойчивостью к механическим воздействиям.

Артикул изделия — 80121. Категория товара — 2РТТ48. Производитель не указан.
