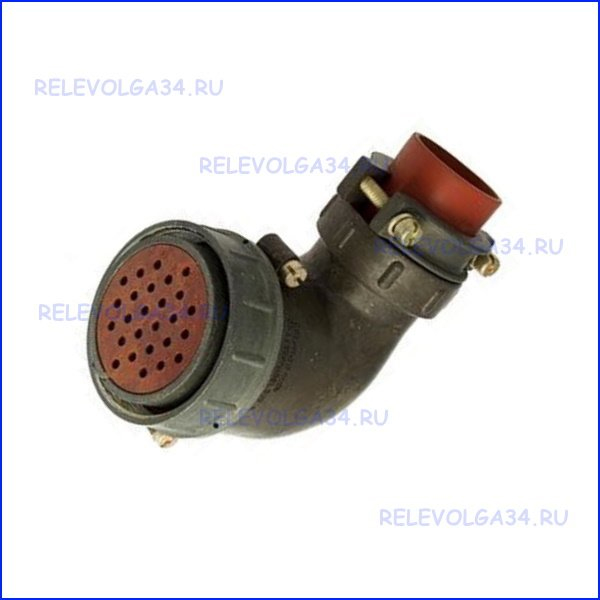

2РТТ48КУН26Г29В 2015г «5» Элекон

Цена:

4300 ₽

В наличии: 24 шт.

Производитель: Элекон

Технические характеристики

2РТТ48КУН26Г29В — это цилиндрический низкочастотный разъём производства завода «Элекон» (Казань), серия 2РТТ с приёмкой «5» (ВП, ПЗ по ТУ ГЕ0.364.120).

Разъём представляет собой пылебрызгозащищённую розетку кабельного монтажа с условным размером корпуса 48 и контактным набором 29В (гибридный: комбинация контактов разного диаметра, например, Ø2,5 мм и Ø5,5 мм).
Номинальное напряжение достигает 850 В, рабочий ток — от 20 до 200 А в зависимости от диаметра контактов (для Ø2,5 мм — 35 А, для Ø5,5 мм — 100 А).
Сопротивление контактов не превышает 0,3–1 мОм, сопротивление изоляции — 5000 МОм.

Корпус выполнен из алюминиевого сплава с оксидированием, вставка — из карболита, кожух прямой для неэкранированного кабеля, сочленение резьбовое.
Тип контактов — гнездо (female), покрытие — серебро (Ag), цвет изделия — тёмно-серый, габариты примерно 59,5×92 мм.
Герметичность отсутствует, масса около 260 г.

Рабочий диапазон температур — от -60 до +100 °С, влажность до 98% при +25 °С, климатическое исполнение В (всеклиматическое).
Разъём выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 10000 м/с² (одиночные), ресурс — 500 циклов соединения, срок хранения — 15 лет.
Предназначен для электрических цепей постоянного и переменного тока в промышленных и специальных приложениях.

Описание

2РТТ48КУН26Г29В

2РТТ48КУН26Г29В: 26-контактная кабельная розетка для надёжных соединений

Соединитель 2РТТ48КУН26Г29В представляет собой цилиндрическую низкочастотную кабельную розетку серии 2РТТ. Изделие предназначено для ручного разъёмного соединения электрических цепей в аппаратуре, промышленном оборудовании, системах управления, измерительных комплексах и других устройствах, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.

Расшифровка обозначения

Маркировка 2РТТ48КУН26Г29В содержит основные конструктивные признаки соединителя:

Обозначение	Значение
2РТТ	Теплостойкий пылебрызгозащищённый цилиндрический соединитель нормальных габаритов
48	Условный размер корпуса
К	Кабельное исполнение корпуса
У	Угловой патрубок для ввода кабеля
Н	Концевая гайка для неэкранированного кабеля
26	Количество контактов
Г	Розетка, или гнездовая часть соединителя
29	Вариант сочетания и расположения контактов
В	Всеклиматическое исполнение

Для исполнения с сочетанием контактов 29 применяется 26 контактов диаметром 1,5 мм.

Конструкция и способ подключения

2РТТ48КУН26Г29В выполнен в кабельном исполнении с угловым патрубком. Такое решение помогает компактно организовать вывод кабеля из корпуса соединителя и уменьшить изгибающую нагрузку на жилы при ограниченном монтажном пространстве.

Сочленение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация исключает неправильную ориентацию при подключении. Контакты имеют серебряное покрытие, а присоединение проводников производится пайкой. Конструкция рассчитана на применение с неэкранированным кабелем.

Основные технические параметры

Для 2РТТ48КУН26Г29В указываются следующие характеристики:

Количество контактов — 26.
Диаметр контактов — 1,5 мм.
Предельный ток на один контакт — до 20 А.
Допустимая суммарная токовая нагрузка — до 234 А.
Амплитудное значение напряжения цепи — до 850 В.
Сопротивление контакта — не более 2,5 мОм.
Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.
Ресурс соединений и разъединений — до 500 циклов.
Минимальная наработка — 1000 часов.
Рабочий температурный диапазон — от −60 °C до +100 °C.

Соединитель относится к негерметичным исполнениям и рассчитан на эксплуатацию во всеклиматических условиях. Он может применяться в цепях постоянного и переменного тока, включая сигнальные и силовые линии, при частоте до 3 МГц.

Где применяется 2РТТ48КУН26Г29В

Розетка 2РТТ48КУН26Г29В востребована в оборудовании, где требуется передать значительное число электрических цепей через единый многоконтактный разъём. Типичные области использования:

Промышленные шкафы управления и автоматики.
Контрольно-измерительная и испытательная аппаратура.
Электротехнические комплексы с кабельными жгутами.
Транспортная, энергетическая и специальная техника.
Системы связи, телеметрии и сигнализации.
Оборудование, эксплуатируемое при вибрации, ударах и температурных перепадах.

Серия 2РТТ обладает стойкостью к синусоидальной вибрации в диапазоне 1–5000 Гц, а также к одиночным и многократным механическим ударам, что делает такие соединители подходящими для оборудования с повышенными требованиями к надёжности.

Что учитывать при подборе

При выборе ответной части необходимо сопоставить не только серию и размер корпуса, но и число контактов, сочетание контактов 29 , тип сочленяемой части, поляризацию, конструкцию патрубка и назначение кабеля. Для данной розетки требуется совместимая вилка серии 2РТТ с соответствующей контактной схемой.

Перед применением в новой конструкции следует сверять присоединительные размеры, схему нумерации контактов, допустимую нагрузку каждой цепи и требования конкретной конструкторской документации. Это особенно важно при распределении силовых, сигнальных и управляющих линий внутри одного 26-контактного соединения.
