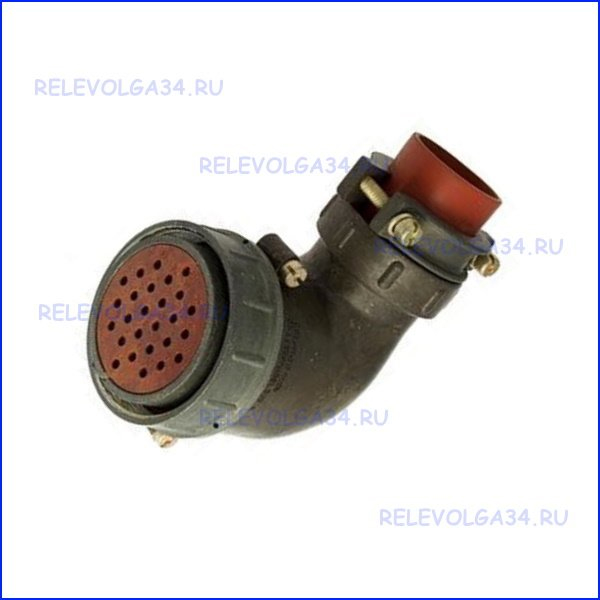

2РТТ48КУН26Г29В 82г «5»

Цена: ПОД ЗАКАЗ

В наличии: 374 шт.

Технические характеристики

2РТТ48КУН26Г29В «5»

2РТТ48КУН26Г29В «5» — это пылебрызгозащищенный цилиндрический низкочастотный электрический соединитель, рассчитанный на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Маркировка «5» в обозначении обычно указывает на год изготовления — 2015‑й год, т.е. разъём собран на производстве «Элекон» в указанном году.

Назначение и область применения

Разъём 2РТТ48КУН26Г29В используется для подключения кабелей к приборам и устройствам в электро‑, радио‑ и контрольно‑измерительной технике, в том числе в конструкциях, работающих в сложных климатических условиях. Соединитель относится к серии 2РТТ, предназначен для всеклиматического исполнения и допускает монтаж как внутри аппаратуры, так и с экранированными/неэкранированными кабелями.

Конструкция и тип исполнения

2РТТ48КУН26Г29В — кабельный угловой пылебрызгозащищённый соединитель с резьбовым соединением корпуса и 26 контактами. Контакты выполнены, как правило, из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую стойкость к коррозии.

Монтаж и электрические характеристики

Монтаж контактов осуществляется пайкой, что типично для соединителей серии 2РТТ. Максимальное рабочее напряжение составляет до 850 В, сопротивление изоляции не менее 1000 МОм, что позволяет применять разъём в высоковольтных и чувствительных низкочастотных цепях.

Климатические и эксплуатационные условия

Рабочий диапазон температур обычно задаётся от примерно −60 до +100 °С, что даёт возможность использования в условиях широкого диапазона климатических и промышленных нагрузок. Соединитель рассчитан на большое число сочленений (порядка нескольких сотен), что повышает его ресурс при многократной разборке и сборке в монтажных и сервисных работах.

Мы можем дополнительно расшифровать структуру условного обозначения 2РТТ48КУН26Г29В и подробно разобрать, что означают каждая буква и цифра в индексе.

Описание

2РТТ48КУН26Г29В

2РТТ48КУН26Г29В: 26-контактная кабельная розетка для надёжных соединений

Соединитель 2РТТ48КУН26Г29В представляет собой цилиндрическую низкочастотную кабельную розетку серии 2РТТ. Изделие предназначено для ручного разъёмного соединения электрических цепей в аппаратуре, промышленном оборудовании, системах управления, измерительных комплексах и других устройствах, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.

Расшифровка обозначения

Маркировка 2РТТ48КУН26Г29В содержит основные конструктивные признаки соединителя:

Обозначение	Значение
2РТТ	Теплостойкий пылебрызгозащищённый цилиндрический соединитель нормальных габаритов
48	Условный размер корпуса
К	Кабельное исполнение корпуса
У	Угловой патрубок для ввода кабеля
Н	Концевая гайка для неэкранированного кабеля
26	Количество контактов
Г	Розетка, или гнездовая часть соединителя
29	Вариант сочетания и расположения контактов
В	Всеклиматическое исполнение

Для исполнения с сочетанием контактов 29 применяется 26 контактов диаметром 1,5 мм.

Конструкция и способ подключения

2РТТ48КУН26Г29В выполнен в кабельном исполнении с угловым патрубком. Такое решение помогает компактно организовать вывод кабеля из корпуса соединителя и уменьшить изгибающую нагрузку на жилы при ограниченном монтажном пространстве.

Сочленение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация исключает неправильную ориентацию при подключении. Контакты имеют серебряное покрытие, а присоединение проводников производится пайкой. Конструкция рассчитана на применение с неэкранированным кабелем.

Основные технические параметры

Для 2РТТ48КУН26Г29В указываются следующие характеристики:

Количество контактов — 26.
Диаметр контактов — 1,5 мм.
Предельный ток на один контакт — до 20 А.
Допустимая суммарная токовая нагрузка — до 234 А.
Амплитудное значение напряжения цепи — до 850 В.
Сопротивление контакта — не более 2,5 мОм.
Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.
Ресурс соединений и разъединений — до 500 циклов.
Минимальная наработка — 1000 часов.
Рабочий температурный диапазон — от −60 °C до +100 °C.

Соединитель относится к негерметичным исполнениям и рассчитан на эксплуатацию во всеклиматических условиях. Он может применяться в цепях постоянного и переменного тока, включая сигнальные и силовые линии, при частоте до 3 МГц.

Где применяется 2РТТ48КУН26Г29В

Розетка 2РТТ48КУН26Г29В востребована в оборудовании, где требуется передать значительное число электрических цепей через единый многоконтактный разъём. Типичные области использования:

Промышленные шкафы управления и автоматики.
Контрольно-измерительная и испытательная аппаратура.
Электротехнические комплексы с кабельными жгутами.
Транспортная, энергетическая и специальная техника.
Системы связи, телеметрии и сигнализации.
Оборудование, эксплуатируемое при вибрации, ударах и температурных перепадах.

Серия 2РТТ обладает стойкостью к синусоидальной вибрации в диапазоне 1–5000 Гц, а также к одиночным и многократным механическим ударам, что делает такие соединители подходящими для оборудования с повышенными требованиями к надёжности.

Что учитывать при подборе

При выборе ответной части необходимо сопоставить не только серию и размер корпуса, но и число контактов, сочетание контактов 29 , тип сочленяемой части, поляризацию, конструкцию патрубка и назначение кабеля. Для данной розетки требуется совместимая вилка серии 2РТТ с соответствующей контактной схемой.

Перед применением в новой конструкции следует сверять присоединительные размеры, схему нумерации контактов, допустимую нагрузку каждой цепи и требования конкретной конструкторской документации. Это особенно важно при распределении силовых, сигнальных и управляющих линий внутри одного 26-контактного соединения.
