Назначение и область применения

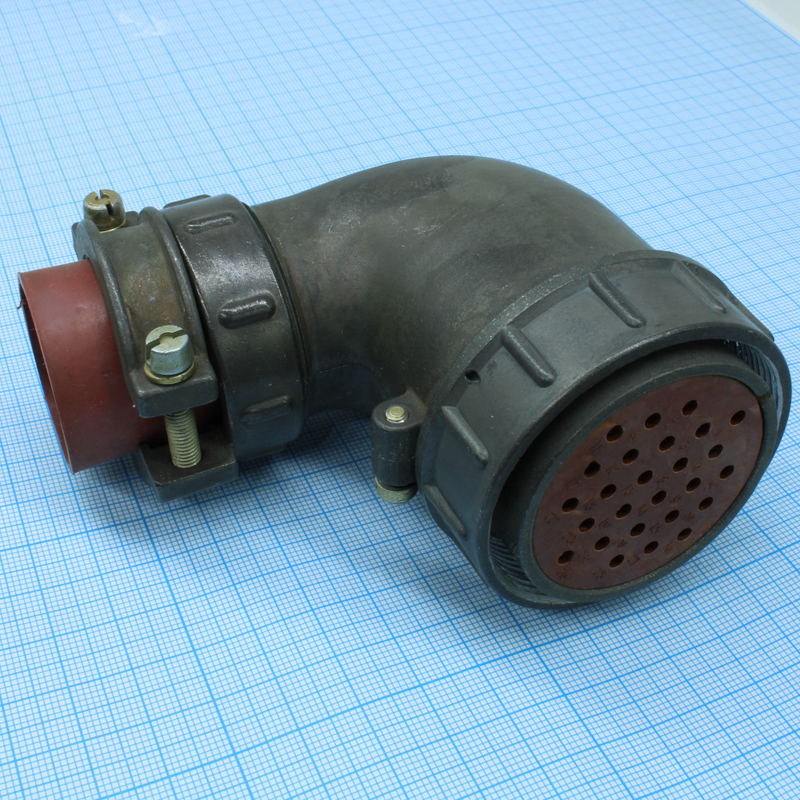

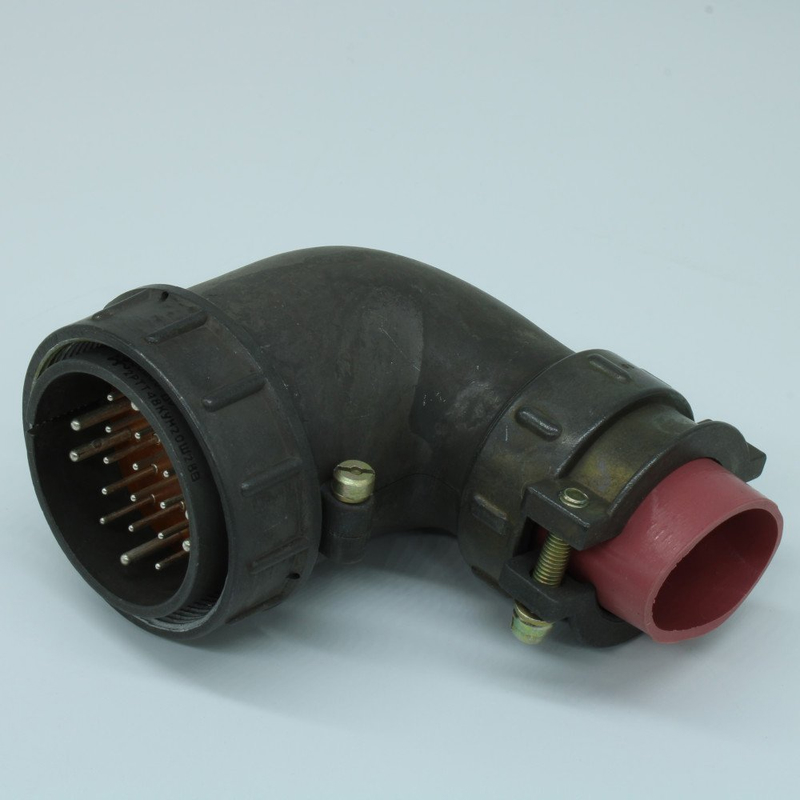

2РТТ48КУН20Ш28В Элекон «5» — цилиндрический низкочастотный пылебрызгозащищённый соединитель производства АО «Завод Элекон». Это кабельная вилка серии 2РТТ с условным размером корпуса 48, предназначенная для соединения электрических цепей постоянного и переменного тока. Изделие относится к категории 2РТТ48 и имеет артикул 50894.

Соединитель применяется в бытовых и промышленных условиях для надёжного соединения в сложных схемах, включая работу на частотах до нескольких кГц. В характеристиках товара указаны приёмка «5» (ВП, ПЗ) и год 2015.

Конструкция и подтверждённые особенности

Вилка имеет 20 контактов. Конкретный набор 28В определяет типы контактов, например комбинацию диаметров. Корпус выполнен из алюминиевого сплава, изолятор — из карболита, покрытие контактов — серебро. Метод сочленения — резьбовой, монтаж — объёмный для кабеля.

• Тип: цилиндрический низкочастотный пылебрызгозащищённый соединитель.
• Исполнение: кабельная вилка серии 2РТТ, условный размер корпуса 48.
• Количество контактов: 20.
• Набор контактов: 28В.
• Материал корпуса: алюминиевый сплав.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.
• Способ сочленения: резьбовой.
• Монтаж: объёмный для кабеля.

Электрические и механические параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока и обеспечивает высокое сопротивление изоляции и низкое контактное сопротивление. Ресурс составляет 500 циклов соединения. Изделие устойчиво к вибрациям, ударам и влажности до 98% при +25 °C.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100 °C. Соединитель имеет всеклиматическое исполнение и может применяться в бытовых и промышленных условиях. Указанные свойства относятся к пылебрызгозащищённому исполнению и приведены в описании товара.

Исполнение, соответствие и применение в схемах

Модель 2РТТ48КУН20Ш28В Элекон «5» соответствует ТУ ГЕ0.364.120. Приёмка «5» (ВП, ПЗ) указана в характеристиках товара. Соединитель предназначен для надёжного соединения в сложных схемах, включая цепи постоянного и переменного тока, и может использоваться на частотах до нескольких кГц.

Благодаря резьбовому сочленению и объёмному монтажу для кабеля вилка применяется в составе кабельных соединений. Корпус из алюминиевого сплава, карболитовый изолятор и серебряное покрытие контактов относятся к подтверждённым конструктивным особенностям. При подборе и эксплуатации следует учитывать количество контактов, набор 28В, условный размер корпуса 48 и температурный диапазон от -60 до +100 °C.
