Назначение

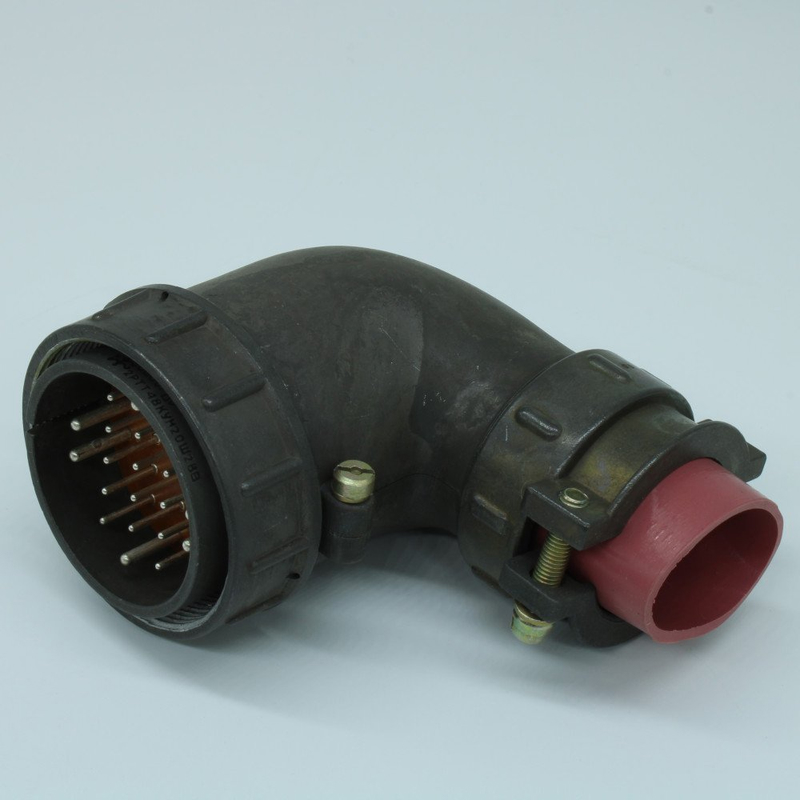

2РТТ48КУН20Г28В Элекон «5» — цилиндрический низкочастотный разъём производства АО «Завод Элекон» (Россия). Это кабельная вилка с резьбовым соединением, предназначенная для подключения в электрических цепях постоянного и переменного тока. Конструкция рассчитана на применение в составе кабельных соединений, где требуется разъём с 20 контактами и прямым патрубком для неэкранированного кабеля.

Модель относится к типоразмеру 48 и имеет вид приёмки «5». В описании указано всеклиматическое исполнение, а также возможность работы при повышенной влажности, вибрации и температуре от минус 60 до плюс 100 градусов Цельсия. Разъём негерметичный, что необходимо учитывать при выборе условий эксплуатации.

Конструкция и подтверждённые особенности

Разъём выполнен в виде кабельной вилки с резьбовым соединением. Корпус изготовлен из алюминиевого сплава, изолятор — из бакелита. Применена одношпоночная поляризация, а контакты выполнены штыревыми, с серебряным покрытием и предназначены для пайки. Патрубок типа КУН — прямой, рассчитан на неэкранированный кабель.

• Типоразмер: 48.
• Число контактов: 20, сочетание 28.
• Диаметры контактов: от 1,5 до 3,5 мм.
• Покрытие контактов: серебряное, монтаж пайкой.
• Корпус: алюминиевый сплав.
• Изолятор: бакелит.
• Поляризация: одношпоночная.
• Герметичность: разъём негерметичный.

Резьбовое соединение обеспечивает механическую фиксацию ответных частей, а прямой патрубок КУН предназначен для ввода неэкранированного кабеля. Штыревые контакты с серебряным покрытием рассчитаны на пайку, что определяет способ монтажа проводников.

Электрические параметры

Рабочий ток на контакт достигает 20 А, максимальное напряжение — 850 В. Сопротивление контактов составляет от 0,3 до 1 мОм в зависимости от диаметра контакта. Сопротивление изоляции — не менее 5000 МОм. Такие параметры указаны для данной модели и определяют её применение в цепях постоянного и переменного тока с соответствующими нагрузками.

Условия эксплуатации и ресурс

Разъём заявлен как всеклиматическое исполнение. Он предназначен для работы при температуре от минус 60 до плюс 100 градусов Цельсия, а также в условиях повышенной влажности и вибрации. Ресурс составляет 500 циклов соединения. Поскольку изделие негерметичное, при эксплуатации следует учитывать это ограничение и не рассчитывать на защиту от проникновения влаги или пыли сверх указанных условий.

Идентификация и приёмка

Артикул товара — 50893, категория — 2РТТ48, производитель — Элекон. Вид приёмки «5» указан с обозначением ВП и ПЗ по ТУ ГЕ0.364.120. В характеристиках товара год обозначен как 2015; в описании модель отнесена к модификации 2015 года. Страна производства — Россия.
