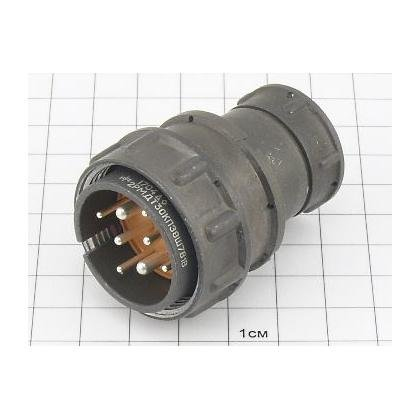

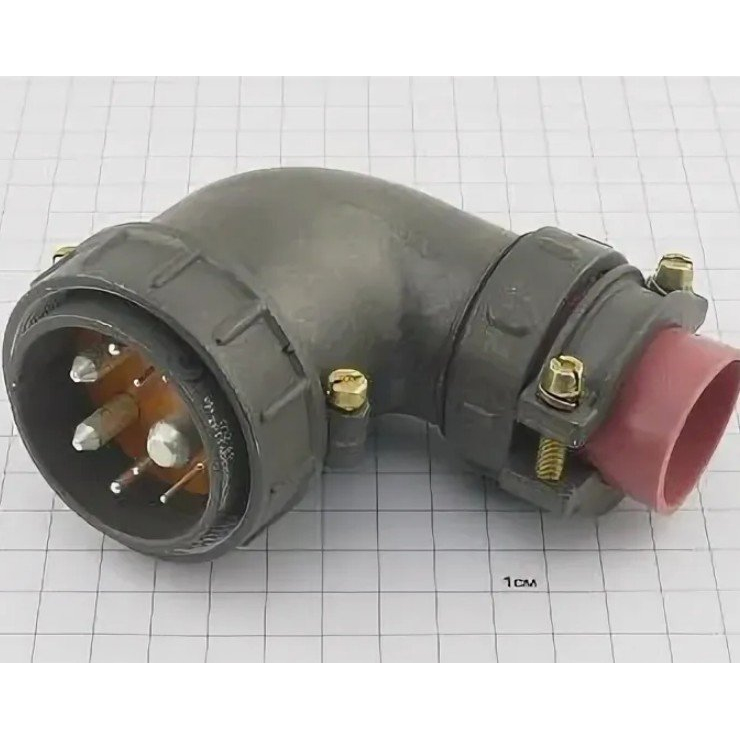

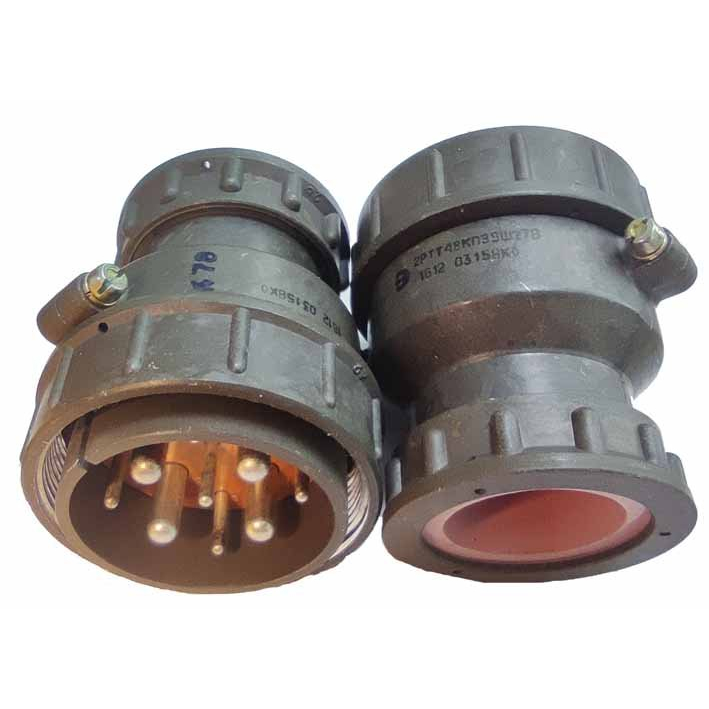

2РТТ48КУЭ9Ш27В — это цилиндрический пылевлагозащищённый разъём вилка, соответствующий ТУ 6313-022-61929916-2015 с видом приемки «5» (ВП, ПЗ).

Характеристики

• Тип разъёма: Цилиндрический, пылевлагозащищенный, вилка (кабельная часть).
• Соответствие стандартам: ТУ 6313-022-61929916-2015, ГЕ0.364.120 ТУ (для серии 2РТТ).
• Вид приёмки: «5» (ВП, ПЗ) — военный приёмочный контроль, что гарантирует повышенную надёжность, долговечность и устойчивость к экстремальным условиям эксплуатации.
• Тип сочленения: Резьбовое, обеспечивает надёжное механическое крепление и герметичность соединения.
• Количество контактов: Серия 2РТТ предлагает широкий диапазон контактных групп, обычно от 2 до 61 контакта, что позволяет подобрать разъём для различных схемных решений.
• Электрические параметры (зависят от исполнения и типоразмера контактов):
  • Рабочее напряжение: До 700 В.
  • Рабочий ток: До 25 А на контакт.
  • Рабочая частота: Для переменного тока до 3 МГц.
• Климатическое исполнение: Устойчивость к воздействию повышенной влажности, соляного тумана, атмосферного давления, а также резких перепадов температур.
• Диапазон рабочих температур: От -60°C до +100°C (для некоторых исполнений до +125°C).
• Степень защиты: В сочленённом состоянии обеспечивает степень защиты до IP67 от пыли и влаги.
• Механическая износостойкость: Не менее 500 циклов сочленения-расчленения.
• Материалы: Корпус изготавливается из алюминиевого сплава с защитным покрытием, изоляторы из высококачественных диэлектрических материалов.

Применение

Предназначен для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры, включая цепи постоянного, переменного (до 3 МГц) и импульсного тока. Благодаря своей пылевлагозащищенности, широкому диапазону рабочих температур и высокому классу приёмки, разъёмы серии 2РТТ, включая модель 2РТТ48КУЭ9Ш27В, широко используются в:

• Авиационной и космической технике: В бортовых системах управления, навигации, связи и другом оборудовании самолётов, вертолётов и космических аппаратов.
• Военной технике: В наземных, морских и воздушных комплексах, радиолокационных станциях, средствах связи, системах управления вооружением, где требуется надёжность в экстремальных условиях.
• Промышленном оборудовании: Для подключения датчиков, исполнительных механизмов и блоков управления в автоматизированных системах, станках, роботизированных комплексах, работающих в условиях повышенной запыленности и влажности.
• Железнодорожном транспорте: В системах сигнализации, управления движением, а также в оборудовании подвижного состава, где важна устойчивость к вибрации и атмосферным воздействиям.
• Судостроении и морской технике: В электрооборудовании судов и подводных аппаратов, подверженных воздействию морской воды и влаги.
• Нефтегазовой отрасли: В оборудовании для буровых установок и эксплуатационных объектов, где требуется высокая степень защиты от внешних факторов.

Завод-производитель

АО «завод Элекон» (Россия) выпускает такие соединители серии 2РТТ по нормам ГЕ0.364.120 ТУ.

Указание 2015г «5»

Соответствует ТУ 6313-022-61929916-2015 (общепромышленное исполнение), где «5» обозначает вид приемки «ВП, ПЗ» (военный приёмочный контроль, проверка качества).
