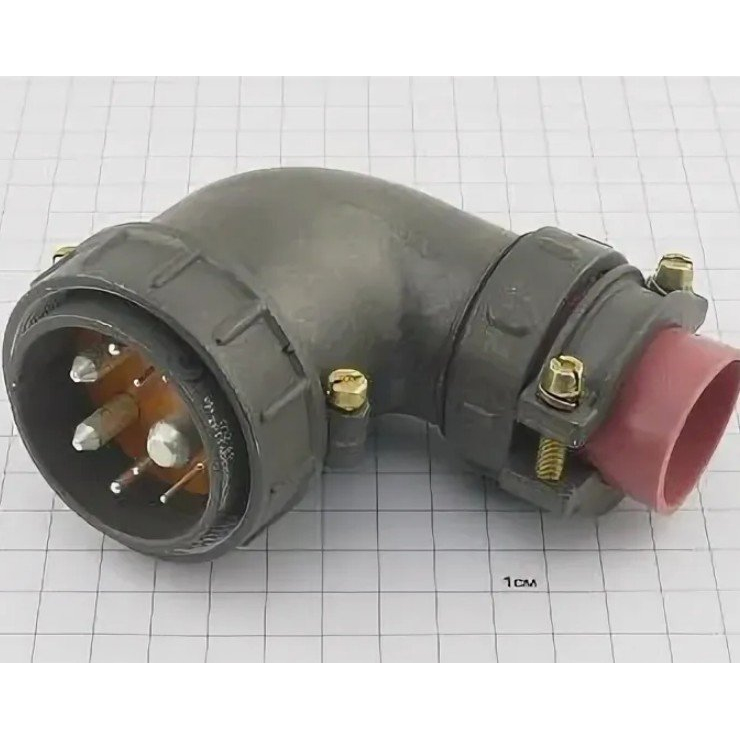

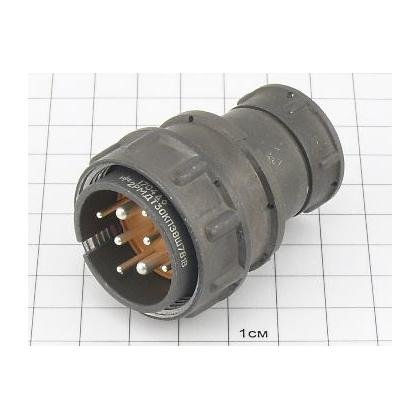

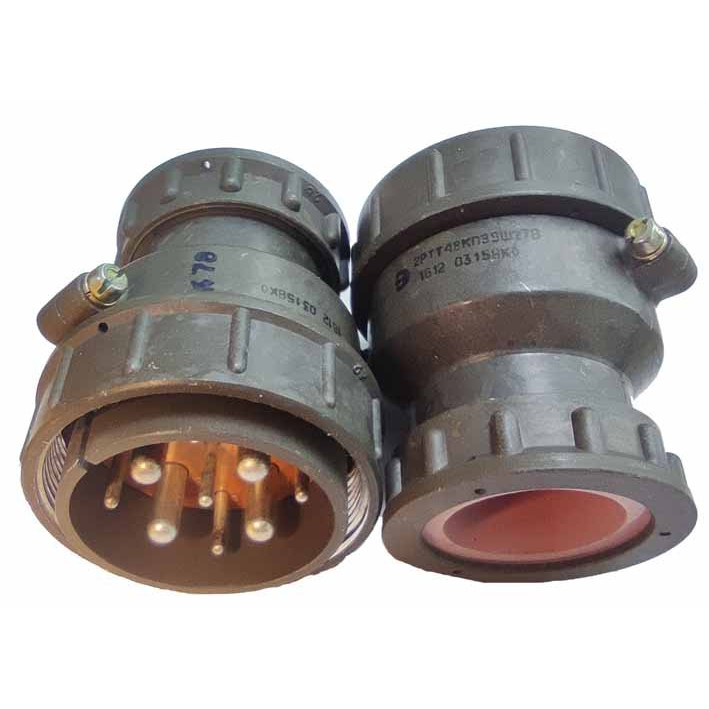

2РТТ48КУЭ9Ш27В: герметичный разъём для ответственных соединений

2РТТ48КУЭ9Ш27В — цилиндрический электрический разъём серии 2РТТ, предназначенный для создания надёжных разъёмных соединений в цепях питания, управления, сигнализации и передачи данных. Такие соединители применяют в оборудовании, где особенно важны механическая прочность, устойчивость к вибрациям, защита контактов от внешних воздействий и стабильность электрических параметров в течение длительной эксплуатации.

Конструкция разъёма ориентирована на использование в промышленной автоматике, транспортной технике, энергетических установках, системах связи, измерительных комплексах и специализированной аппаратуре. Исполнение с резьбовым сочленением помогает обеспечить плотную фиксацию ответной части и снизить риск самопроизвольного расстыковывания при вибрации или ударных нагрузках.

Особенности разъёмов серии 2РТТ

Разъёмы 2РТТ относятся к многоштырьковым цилиндрическим соединителям. Их ключевая задача — объединить несколько электрических цепей в одном компактном, механически защищённом интерфейсе.

Для изделий данного класса характерны:

• металлический корпус, рассчитанный на эксплуатацию в сложных условиях;

• резьбовое соединение частей разъёма;

• многоконтактная компоновка;

• направляющие элементы, исключающие неправильную ориентацию при стыковке;

• возможность применения в сигнальных, управляющих и силовых цепях — в пределах параметров конкретных контактов;

• стойкость к вибрациям, механическим нагрузкам и многократным циклам сочленения;

• конструктивная пригодность для монтажа на панель, корпус оборудования или кабельную сборку — в зависимости от исполнения.

Маркировка 2РТТ48КУЭ9Ш27В содержит сведения о серии, габарите корпуса, конструктивном исполнении и контактной части. Для точного подбора ответного разъёма, кабельных вводов, защитных крышек и монтажной оснастки необходимо сверять полную расшифровку обозначения с технической документацией на конкретную модификацию.

Где применяется 2РТТ48КУЭ9Ш27В

Разъём востребован в системах, где требуется быстрое разъединение кабельных линий без нарушения надёжности соединения. Его можно использовать как межблочный интерфейс между шкафом управления, датчиковыми линиями, исполнительными механизмами и внешним оборудованием.

Типовые области применения:

• промышленное электрооборудование и автоматизированные комплексы;

• системы управления электроприводами;

• измерительная и испытательная аппаратура;

• приборостроение;

• транспортные и мобильные технические системы;

• телеметрические и коммуникационные устройства;

• распределительные шкафы и пульты управления;

• оборудование, работающее при вибрации, запылённости и температурных перепадах.

Многоконтактная конструкция особенно удобна, когда в одном кабеле необходимо объединить питание, дискретные сигналы, цепи управления и контрольные линии. Это упрощает монтаж, уменьшает количество отдельных соединений и делает обслуживание оборудования более удобным.

На что обратить внимание при подборе

При выборе разъёма 2РТТ48КУЭ9Ш27В важно учитывать не только совпадение буквенно-цифровой маркировки, но и все электрические и механические параметры конкретной сборки.

Проверке подлежат:

• тип контактной части: штыревая или гнездовая;

• число контактов и схема их расположения;

• габарит корпуса;

• тип соединения с ответной частью;

• способ монтажа: кабельный, приборный, фланцевый или иной;

• тип хвостовика, патрубка либо кабельного ввода;

• допустимый ток и напряжение для применяемых контактов;

• сечение и тип подключаемого кабеля;

• требования к защите от влаги, пыли, масел и коррозии;

• температурный диапазон и условия вибрационной нагрузки;

• необходимость экранирования и правильного подключения экрана кабеля.

Нельзя подбирать ответную часть только по внешнему диаметру корпуса или числу контактов. Даже визуально похожие разъёмы могут различаться кодировкой, расположением ключа, типом контактов, присоединительным исполнением и допустимыми электрическими нагрузками.

Монтаж и эксплуатация

Надёжность соединения 2РТТ48КУЭ9Ш27В во многом зависит от качества монтажа. Перед установкой рекомендуется проверить чистоту контактных поверхностей, отсутствие деформации штырей или гнёзд, состояние резьбы и корректность разделки кабеля. Контакты должны быть подключены способом, предусмотренным конструкцией изделия: пайкой, обжимом или другим регламентированным методом.

При монтаже следует исключить:

• чрезмерное натяжение кабеля на вводе;

• перекос при соединении частей разъёма;

• загрязнение контактной группы;

• повреждение изоляции жил;

• использование неподходящего сечения проводника;

• нарушение последовательности контактов по схеме подключения;

• неполную затяжку резьбового соединения.

Для оборудования, работающего в условиях вибрации или перемещения, полезно предусмотреть разгрузку кабеля от механического усилия. Это снижает нагрузку на контакты и повышает долговечность всей кабельной сборки.

Значение точной маркировки

Обозначение 2РТТ48КУЭ9Ш27В важно сохранять полностью во всех конструкторских, эксплуатационных и ремонтных документах. Замена одного символа в маркировке может означать другое расположение контактов, иную контактную часть, вариант корпуса или способ монтажа. Для технически ответственных систем корректная идентификация разъёма помогает избежать ошибок при комплектации, ремонте и изготовлении кабельных жгутов.

2РТТ48КУЭ9Ш27В представляет собой решение для формирования прочного и обслуживаемого многоконтактного соединения. При правильном подборе ответной части, соблюдении схемы распайки и требований к условиям эксплуатации такой разъём обеспечивает устойчивую работу электрических цепей в составе промышленного и специализированного оборудования.
