Назначение

Разъем 2РТТ48КУЭ9Ш26В производства «Элекон» предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РТТ — теплостойких пылебрызгозащищенных цилиндрических разъемов общего назначения. Модель выполнена как кабельная вилка и применяется при внутреннем объемном монтаже.

Разъем рассчитан на работу в нормальных и усложненных климатических условиях. Его применяют в промышленной и специальной аппаратуре, где требуется сохранять контакт при воздействии пыли, брызг и вибрации. Благодаря всеклиматическому исполнению он подходит для оборудования, эксплуатируемого в широком диапазоне температур и при повышенной влажности.

Расшифровка обозначения

Маркировка 2РТТ48КУЭ9Ш26В описывает тип, размер корпуса, исполнение корпуса и контактной системы:

• 2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем.
• 48 — условный размер корпуса, ориентировочно 48 мм.
• К — кабельный корпус с патрубком для вывода кабеля.
• У — угловой патрубок, удобный при монтаже в ограниченном пространстве.
• Э9 — вид сочетания контактов, определяющий количество и диаметр контактов в данной модификации.
• Ш26 — вариант контактной системы и компоновки контактов.
• В — всеклиматическое исполнение для широкого диапазона температур и повышенной влажности.

Конструктивные и эксплуатационные особенности

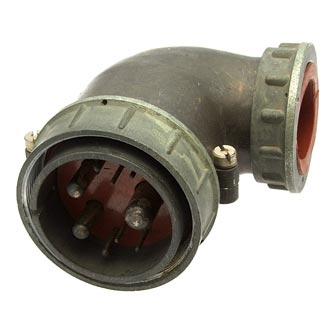

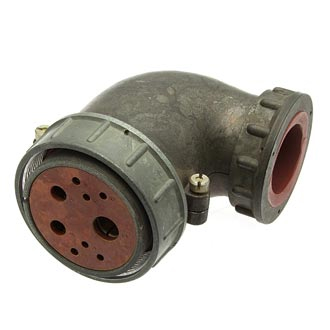

Разъем имеет цилиндрический корпус с кабельным патрубком углового типа. Такая компоновка упрощает укладку кабеля и позволяет использовать разъем в стесненных условиях монтажа. Пылебрызгозащищенное исполнение снижает риск загрязнения контактной группы и попадания влаги при эксплуатации.

Серия 2РТТ относится к разъемам общего назначения, но применяется и в специальной аппаратуре. Для нее важны механическая стойкость к вибрации и способность выдерживать многократное сочленение и расчленение. В предоставленных сведениях для типоразмера 2РТТ48 указаны допустимое напряжение до 700 В, амплитудное значение до 850 В и сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях. Эти параметры относятся к серии и помогают оценить область применения, однако окончательный режим работы определяется документацией на конкретное оборудование.

Контактная система рассчитана на соединение силовых и управляющих цепей. Токовая нагрузка зависит от диаметра контактов; в описании серии отмечено, что для крупных контактов она может достигать десятков ампер. Контакты, как правило, имеют серебряное покрытие. Для мобильных и виброопасных объектов важна стойкость к вибрации в диапазоне примерно от 1 до 5000 Гц, указанная для серии.

Применение

Разъем 2РТТ48КУЭ9Ш26В подходит для внутреннего объемного монтажа в радиоэлектронной и радиотехнической аппаратуре. Его используют в промышленном оборудовании, силовых и управляющих цепях, а также в специальной аппаратуре, работающей в условиях пыли, брызг и вибрации. Угловой кабельный вывод делает модель удобной для установки в ограниченных пространствах.

Учетные сведения

• Артикул: 50915.
• Категория: 2РТТ48.
• Производитель: «Элекон».
• Приемка: «5».
• Год: 2015.
