Назначение и область применения

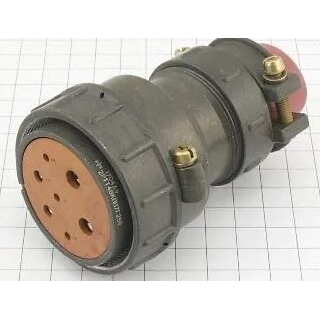

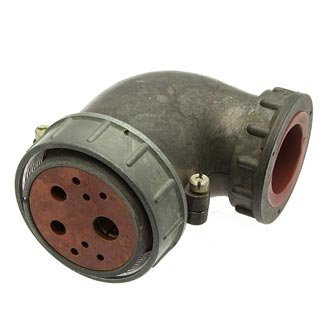

Соединитель 2РТТ48КУЭ9Г27В относится к семейству 2РТТ — это цилиндрический низкочастотный кабельный разъём пылебрызгозащищённого исполнения. Такие разъёмы применяются во многих видах электронной и радиоэлектронной аппаратуры, где требуется надёжное соединение и разъединение электрических цепей.

Изделие предназначено для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Область применения охватывает оборудование, работающее в жёстких условиях эксплуатации, включая технику всеклиматического исполнения.

Буква «К» в шифре указывает, что это кабельная розетка, а «УЭ» — разновидность конструктивного исполнения (патрубок для экранированного кабеля).

Технические характеристики

Электрические параметры

• Напряжение: до 850 В (амплитудное значение).
• Частота коммутируемых цепей: до 3 МГц.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Типовая рабочая нагрузка на контакты диаметром 2,5 мм: около 25–35 А.
• Типовая рабочая нагрузка на контакты диаметром 5,5 мм: до примерно 100 А.

Конструкция контактного набора

Условный номер контактного набора «27» означает наличие 5 контактов диаметром 2,5 мм и 4 контактов диаметром 5,5 мм. Посадка контактов выполнена в виде гнёзд, подключение кабеля производится методом пайки.

Конструктивное исполнение и материалы

Корпус изготовлен из алюминиевого сплава (часто марки А-22), а изоляционная вставка — из карболита. Разъём имеет прямой патрубок для экранированного кабеля. Фиксация сочленённого положения осуществляется резьбовой гайкой. Монтаж считается объёмным (внутренним).

Условия эксплуатации и надёжность

Климатическое исполнение

Изделие выпускается во всеклиматическом исполнении «В». Оно сохраняет работоспособность в диапазоне температур окружающей среды примерно от минус 60 °C до плюс 100 °C и при повышенной влажности до 98 % при температуре плюс 25 °C.

Механическая стойкость

• Допустимые ускорения при вибрации: до сотен метров на секунду в квадрате.
• Допустимые ускорения при многократных ударах: до примерно 1500 метров на секунду в квадрате.
• Ресурс по сочленению–расчленению: порядка 500 циклов.
• Минимальная наработка при максимальной рабочей температуре около плюс 80 °C: не менее 1000 часов.
• Срок сохраняемости при хранении: до 15 лет.

Приёмка и учётные данные

Для данного товара указана приёмка «5». Год выпуска — 2010. Артикул изделия: 20595. Категория: 2РТТ48.

Разъём 2РТТ48КУЭ9Г27В сочетает высокие электрические параметры, стойкость к климатическим и механическим воздействиям, что делает его пригодным для ответственных применений в электронной и радиоэлектронной аппаратуре.
